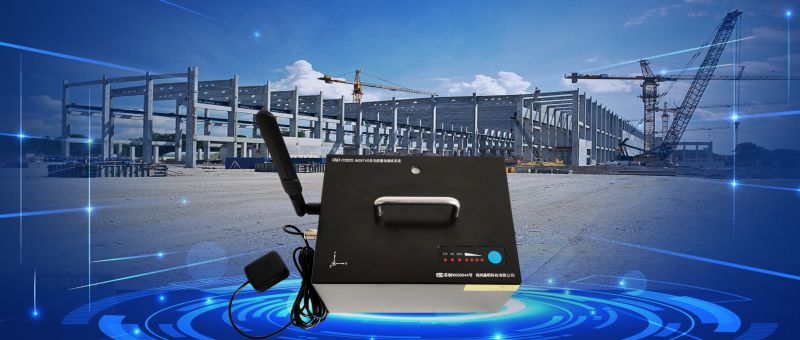

背景工程抗震设计是地震区建筑物设计中的重要内容，地脉动测试则是其中一项很重要的工作，地脉动测试可以防止特殊的地震效应发生，避免建筑物自振周期与场地脉动一致，在地震发生时，地基与建筑物产生共振或类共振。除此之外，地脉动测试在其他非地震区域也有非常重要的作用。在工业厂房方面，很多大型高精度加工设备对地基的振动要求很高，如果本身地基的振动超出高精度加工设备工作要求的本底振动，将会直接导致加工精度的降低。所以在安装这些高精度加工设备前，必须对厂房的地面振动进行测试，如果超出安装条件允许的振动范围，必须对地基加以特殊处理。地脉动是由场地周围自然震源（风、海浪等）和人工震源（机器振动源、交通工具等）所产生的，是地面一种稳定的非重复性的随机波动，频率低，振幅小。一般在测试中，在同一土层中应至少布置3个测点，每个测点按相互垂直的X、Y、Z方向布置拾振器，拾振器之间的距离需保持接近。选择测试系统时，在满足以上特点和需求的前提下选择更加适合自己测试场景的测试系统。地脉动测试系统推荐JM3874G多功能振动测试系统是一套建筑桥梁振动、模态测试分析系统，每台仪器内置3个高精度超低频拾振器（垂直、水平方向可选），利用GPS同步、4G远程无线传输数据，可以分布式测量微弱的脉动信号。系统特点★每台内置3个高精度超低频拾振器。★体积小巧，直接放置于测点位置即可。★内嵌硬件积分电路，可直接实现位移的测量，能够实现超低频（低至 0.072Hz）大位移（1000mm）振动测量。★GPS定位和精确授时，实现多台仪器分布式同步功能，可实现模态分析和振动传播特性的研究。★ 内置1GB FLASH，保证了测试数据的完整性同时提供了离线测试功能。★同时具有4G无线和总线通讯功能，适用于各种应用场景。

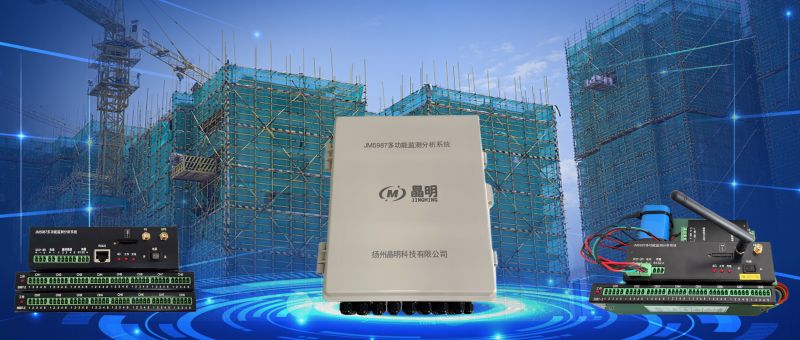

背景随着经济的发展和城市化进程的加快，大型复杂工程项目的建设日益增多,高支模系统作为此类工程的模板支撑体系得到了越来越广泛的应用。但在实际施工过程中，高支模板制成体系的工艺相对复杂，在混凝土浇筑过程中和浇筑后一段时间内，由于受压可能发生一定的沉降和位移，如变化过大可能发生垮塌事故，危险性高。近年来，高支模系统坍塌事故频发，严重威胁大型建筑的施工安全。为了及时反映高支模支撑系统的变化情况，预防事故的发生，安全监测是高大模板支撑体系不可缺失的部分。高支模安全监测系统主要对高大支模板支撑系统的模板沉降、支架变形和立杆轴力的实时监测，可以实现实时监测、超限预警、危险警报，趋势预测的监测目标。除了感知高支模外围情况，通过传感器还可以监测支模体系的变化。当监测值超过预警值时，预警信号及时通知现场项目负责人、安全监督员，监测人员再通过人工监测等方式排除影响安全的不利因素，并及时通知现场作业人员停止施工，迅速撤离。高支模监测数据采集系统推荐JM5987多功能监测分析系统由防水机箱、主控模块(内置4G/GPRS)、任意组合的两种测量模块(应变模块、多功能模块)、电源模块、避雷模块、等组成。主控模块与测量模块可以分布式布置，能够满足大型结构测点多且分散的监测需求，可采集振弦、应变、电阻、电流、电压、开关、数字量输出的传感器信号。具有实时采集、定时采集、测量数据存贮、自动休眠等功能。系统特点★开放式结构，模块化组合，测量精度高，系统稳定可靠，具有较强的抗环境电磁干扰和抗工频干扰的能力。★内嵌 4G 无线模块，无视传输距离，可实现单点和群点的任意组合。★内置大容量锂电池，自带供电管理系统，不采集时进入超低耗电休眠模式，外接太阳能供电系统，可对电池电量和太阳能板供电电压实时监测，保证现场供电系统安全可靠★系统节省了信号传输电缆和通讯电缆，测量数据实时上传云平台及客户端网页。当数据达到预警值，系统可会立刻通知到客户手机。应用范围图片源于网络■建筑、桥梁等大型土木结构、工程机械、港口机械等大型设备的长期在线监测。

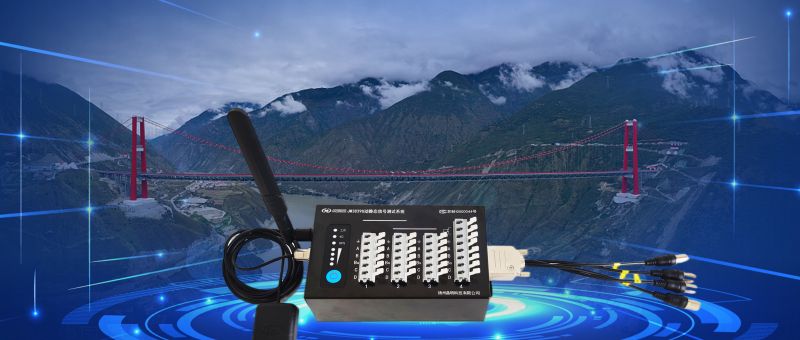

桥梁动载试验桥梁在动载试验过程中，一般通过测定刹车、跑车时的激振，对其载荷进行判定。很多桥梁在动载试验过程中具有跨度大，测点分散，单一区域测点少的特点，因此在动载试验的过程中尽可能的选择无线采集仪器，以节省繁琐的布线施工程序和不必要的成本浪费。同时，多台无线采集仪器在工作中也要保证数据的同步性。动载试验仪器推荐JM3839G是一款支持静态和低速动态信号的无线测试分析系统。单台仪器4个通道，可测量应力应变、振动、温度、索力等多种信号。系统支持以太网及4G远程无线测试。特别适合测点分布相对分散的工程测试场合。系统特点★千兆以太网或4G通讯，长时间实时、无间断记录多通道信号。★仪器每个通道采用独立24bits ADC，具有较高的信噪比，每个通道同步采集，多台仪器组网时也可通过GPS保证所有通道的同步性。★内置可充电锂电池组，无需外接电源即可连续工作8小时。★内置大容量存储器，支持在线、离线测试，重新上电可继续上次测量。应用场景图片源于网络■桥梁、土木、机械等工程试验现场的结构力学性能测试。

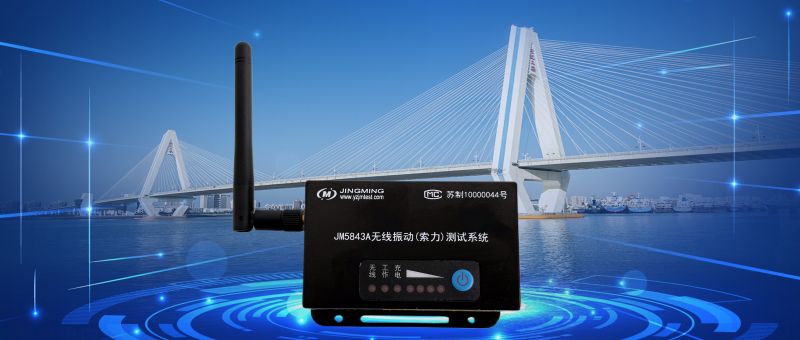

斜拉桥索力测试我国交通运输事业的飞速发展，为道路和桥梁的建设提供了良好的基础，随着桥梁施工方法的不断创新，大跨径的斜拉桥、悬索桥等结构桥梁在交通中承担着非常重要的作用。而拉吊索作为索结构桥梁的生命线，其索力是否处在合理的范围内将直接影响结构的整体受力状态和线形的平顺程度，所以对拉索的索力进行定时的测试是斜拉桥、下承式拱桥和悬索桥等带索桥梁日常维护的重要内容。拉吊索的索力检测有压力测试法、压力传感器测定法、磁通量测定法及振动频率法等多种方法，每种方法有各自的特点。振动频率法检测索力是在人工或环境激励下，利用加速度传感器拾取斜索的随机振动信号，再利用相应的数据采集仪器，识别拉索的振动数据，使用相关软件对数据进行接收、分析、处理，之后得到斜拉索的振动频率。该方法因为其精度高、测定简单、测试设备可重复利用的特点，成了现阶段工程界较受欢迎的索力测量方法之一。虽然此种方法得到的基频具有较高的精度，但是在其测量基频时，一般在安装传感器时都需要进行复杂的布线施工，往往对现场实际测试增加大量的工作量和不必要的成本浪费。所以在选用振动频率法测量索力时，内置加速度传感器的无线索力采集设备成为了现在工程界深受欢迎的索力测试仪器。索力测试仪器推荐JM5843A是扬州晶明自主研发的一款无线振动测试仪。仪器内置高性能加速度传感器，±2g满量程，多挡量程程控设置，内置大容量可充电锂电池，支持ZigBee或WiFi无线通讯，配套索力测试分析软件，特别适合大中型桥梁的索力测试。系统特点★体积小巧，方便携带，可使用磁力座固定安装★内置可充电锂电池，无需外接电源即可连续工作超过12小时，适用各种工程试验现场★ZigBee无线或WiFi无线通讯可选，有效减少现场工作量，提高现场测试安全，适用于高危行业测试场合★ 内置1G存储，支持在线、离线测试，保证数据的完整性应用场景图片源于网络■斜拉桥、悬索桥、系杆拱桥和施工中的缆索等索的基频、索力的测量。一般结构的振动加速度测量。

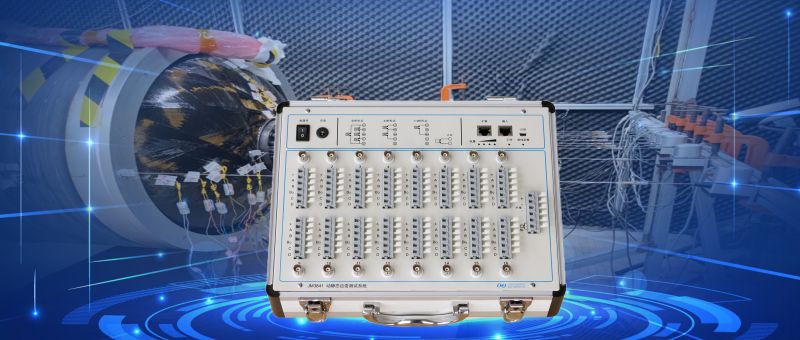

背景复合材料由于其质量轻同时具有非常高的比强度和比模量的特点，在航空工业和武器工业的应用非常广泛。同时复合材料的耐腐蚀特性也使这种新材料在飞机和汽车行业的应用能够极大的提高燃油的经济性。近年来复合材料的优势特性至今其他材料无法比拟，也使得它的应用由航空、航天等军用领域，逐步向传统的民用工业领域扩展。例如，在汽车、轮船以及能源化石等都已经开始使用碳纤维复合材料。在这些应用中，复合材料的力学应变性能成为其设计中的重要指标。我司JM3841动静态信号测试系统曾在碳纤维复合材料发射装置中，通过设计力学性能测试实验，对碳纤维复合材料进行抗拉性能测试和形变测试，结果表明很小的弯曲变形都会导致大的局部应力，碳纤维复合材料在静载下对尺寸效应较敏感，力学性能会对碳纤维片材的极限抗拉强度产生影响。因此对复合材料进行检测试验不仅可以对其设计提供数据依据，更对复合材料在使用过程中的寿命、稳健性和安全性提供有力保障。复合材料检测仪器推荐JM3841动静态信号测试系统是一款支持静态和低速动态的高性能测试系统，单台仪器16通道，多台仪器可组网同步测试。仪器支持USB总线通信、ZigBee或WiFi无线通讯。系统可完成应变应力、桥式传感器、电压、IEPE、热电阻、热电偶、三线变阻器、4-20mA变送器等信号测试。系统特点★内置可充电锂电池组，电池满足航空运输规范，便于航空携带，适用各种工程试验现场。★支持Zigbee、WiFi、USB、总线通讯，与计算机实时通讯可长时间实时、无间断记录多通道信号，所有通道并行同步工作。★每通道独立设置测量内容，通道间完全隔离，不会产生干扰。★ 采用分布式结构，进口优质按压端子，方便了现场接线工作。应用场景图片源于网络■土木、电子电器、汽车工业、机械工程、轨道交通、船舶工业、兵器工业等领域的结构性能、动力学性能测试。

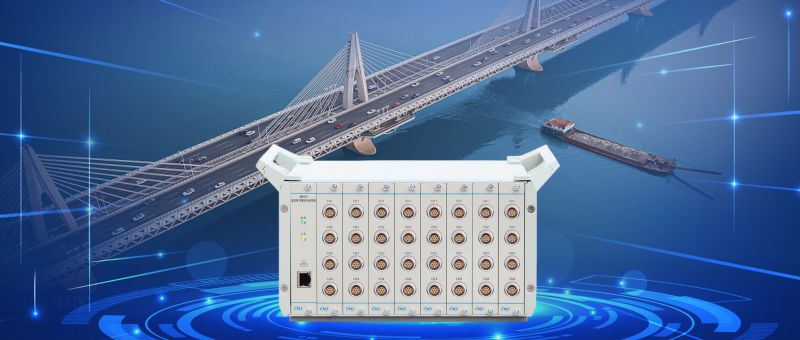

背景无论是轮船、飞机等大型设备，还是桥梁、建筑等土木结构，在其工作或服役期间，不可避免的会遭受各类冲击载荷的影响，此时其内部结构在各类冲击载荷作用下能否正常工作，将直接影响该设备或土木结构的可靠性和安全性。为此，针对其重要部位，往往需要进行冲击试验，冲击试验可以很好的对各类结构性能的可靠性起到预检作用，通过冲击试验可以使一些不良后果得到预先的控制。近年来，随着人们对产品可靠性认知和工业水平的不断提高，可靠性试验将会越来越受到重视。因此，有关冲击试验的研究对各行各业的发展都有着非常重要的现实意义。网络冲击试验的过程中，冲击测试系统是不可或缺的重要内容。冲击是因力、位置、速度和加速度等参量急剧变化而激起的系统瞬态运动。其特点是冲击激励参量的幅值变化快，持续时间短。所以冲击测试系统需要捕捉和分析瞬态加速度信号，这就要求冲击测试系统必须具有很高的采样频率。冲击测试系统推荐JM5962是一款高性能的动态信号测试分析系统。单台设备32CH，可支持多台设备同步并行工作。仪器采样速度可达256KHz。仪器内置高精度放大器、A/D转换器等优选电路，工作稳定可靠，可完成应变应力、电压、IEPE等信号的调理和数据的采集。系统特点★标准3U机箱设计，可直接安装于标准机柜内组成多测点的动态信号测试系统。★千兆以太网通讯。所有通道同步并行采样，采样速率可达256KHz/通道。★进口雷莫接插件，大大提高信号输入的可靠性和操作的便捷性。★ 每通道独立放大器，24位A/D转换器，低通滤波器，消除通道间串扰影响，提高系统的抗干扰能力。应用场景图片源于网络■机械、土木、轨道交通、船舶工业等领域的结构力学、动力学性能测试。适用于冲击、碰撞、噪声等高动态范围的数据采集分析。
