湖南株洲齿轮箱测试
发布时间:2022-09-28 浏览:148次
湖南株洲齿轮箱测试


现场使用我公司动态产品JM5938A多台同步采集齿轮箱应变,目的是为了测试齿轮箱在转动过程中,齿轮啮合时的应变应力,根据测点的数据可以分析出齿轮箱是否存在断齿裂纹以及啮合不均匀等情况,现场主要7个工况: 初始值(静止状态)、20%载荷、40%载荷、60%载荷、80%载荷、100载荷(1)、100%载荷(2);每个工况持续1小时,每个工况只采集1分钟,采样频率为1KHz;每个工况采集的数据保存一份Excel格式数据,同时保存一份测试数据的趋势变化图(jpg格式);

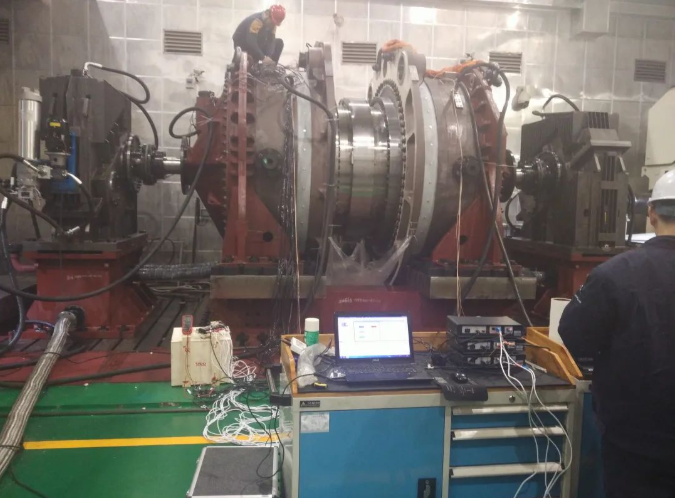

现场图片

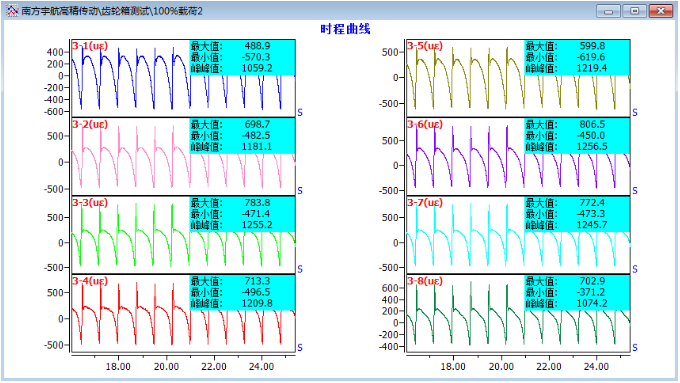

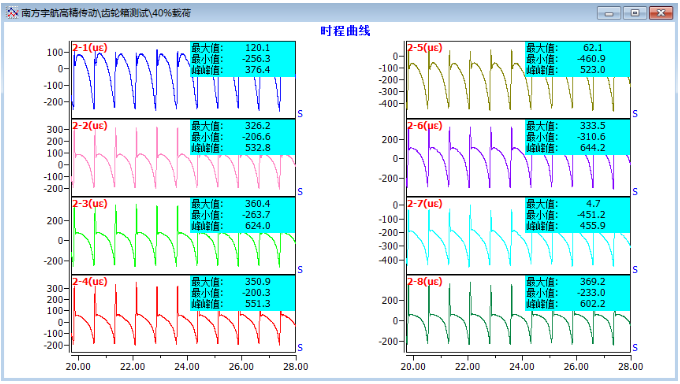

现场数据
