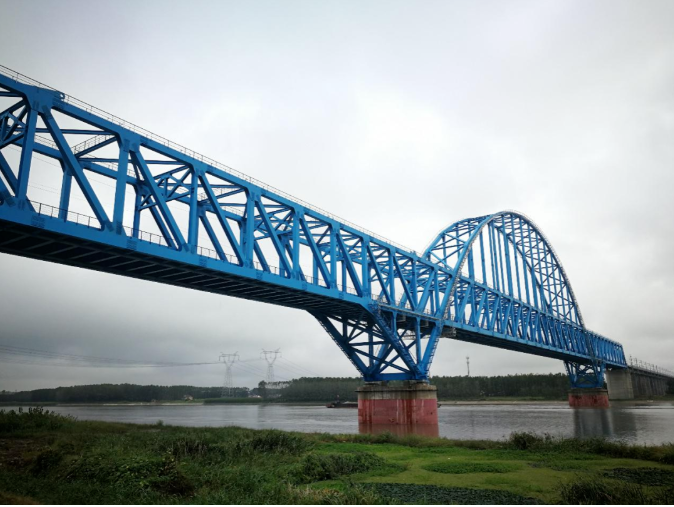

灌河特大桥位于连盐铁路田楼~响水站间，三跨连续钢桁拱桥全长470m，铁路等级I级，双线铁路，线间距4.4m，桥上平坡、直线。连盐铁路设计速度：客车200km/h、货车120km/h。
该项目使用扬州晶明科技有限公司JM3850A无线振弦测试系统、JM3818A无线静态应变仪测定桥梁结构关键构件的应变及结构的整体和局部变位，以了解关键构件的实际内力，以及桥跨中点的挠度、活动支座的纵横向水平位移等，可以判断结构在静载作用下的实际工作状态。
钢桁梁应力、 拱肋应力吊杆、压杆应力、钢桥面板应力、挠曲线、活动支座位移、梁端转角、横梁应力共237个测点位置，配套JM3850A主机22台,从机6台共224测点测应力应变，JM3818A3台共24测点测挠度移。

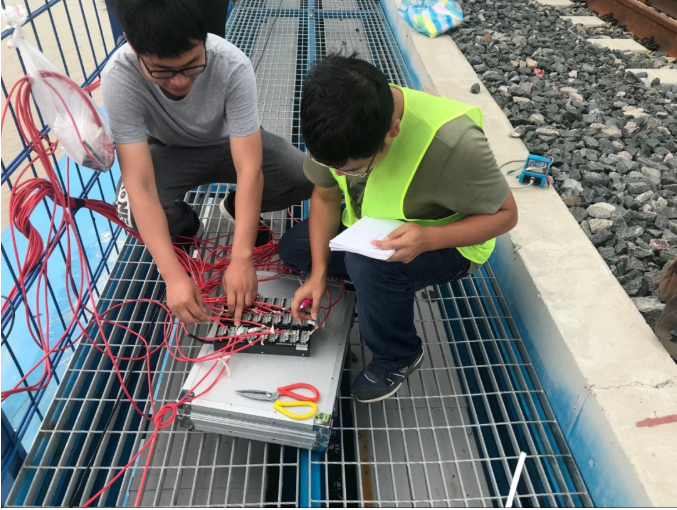

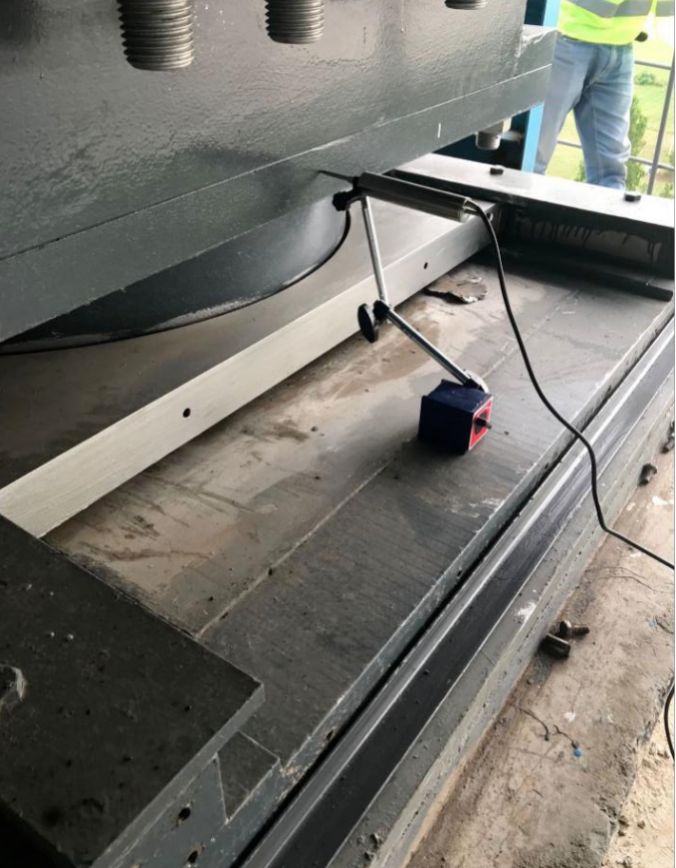

现场图片
