一、概述

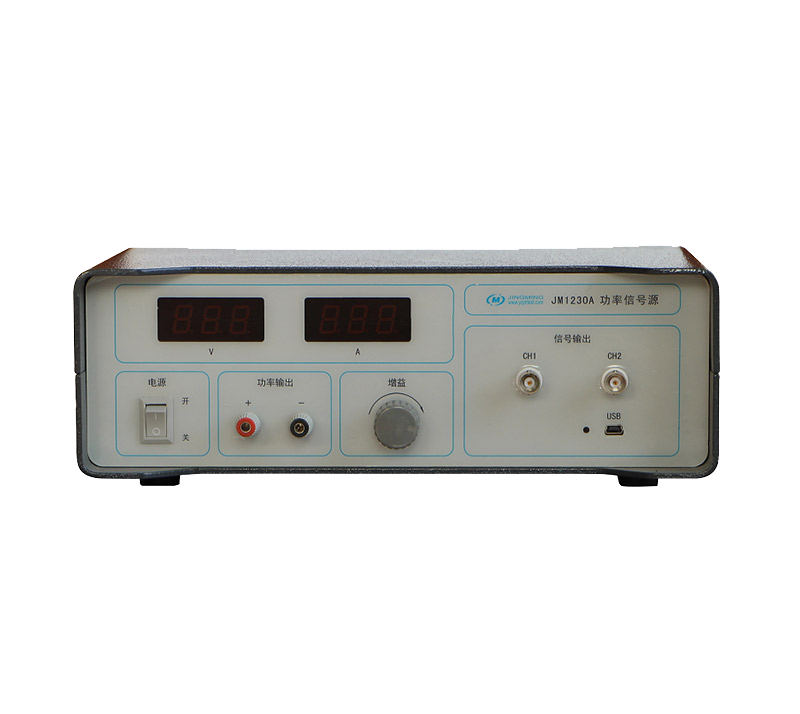

JM1230A功率信号源采用USB2.0接口，可编程产生两路独立信号输出，可生成正弦波、方波、三角波、扫频信号、纯随机、伪随机、猝发随机、快速扫频、脉冲(半正弦、锯齿)、函数信号、合成信号、文件等各种信号。仪器自带功率放大器，可直接驱动20N以内的激振器用于教学或科研。

仪器信号源部分采用USB接口供电，可通过配套软件生成各种信号，且具有很高的精度及稳定性。

仪器功放部分可选择仪器自身生成的CH1信号或外接信号作为输入信号。

仪器采用数码管直观显示功率输出的电压及电流。

二、应用范围

各类教学、校准、测试、实验等场合

科学研究

闭环控制系统

三、技术指标

1.数字信号源

a)大输出信号：±10Vp

b)大输出电流：±5mA

c)通道数：2，CH1、CH2独立输出

d)DA位数：16bits

e)精度：优于0.1% @满量程的10%以上

f)频响：DC～50kHz

g)更新率：2MSPs

h)输出方式：两通道同步输出

i)输出接口：BNC

j)通讯接口：USB2.0

k)供电：USB

l)可编程输出正弦波、方波、三角波、随机、脉冲等各类信号

m)配套计算机软件

2.功放

a)输入信号：内接CH1或外接，开关选择

b)增益：21

c)大输出功率：50W

d)电压、电流显示： 数码管

e)电压、电流显示精度：优于1%Rd±1

f)功率信号输出接口：接线柱

g)供电：AC220V/50Hz

3.仪器

a)尺寸（W×D×H，mm，含脚垫）：285×210×101

b)重量（kg）：4.2
