一、概述

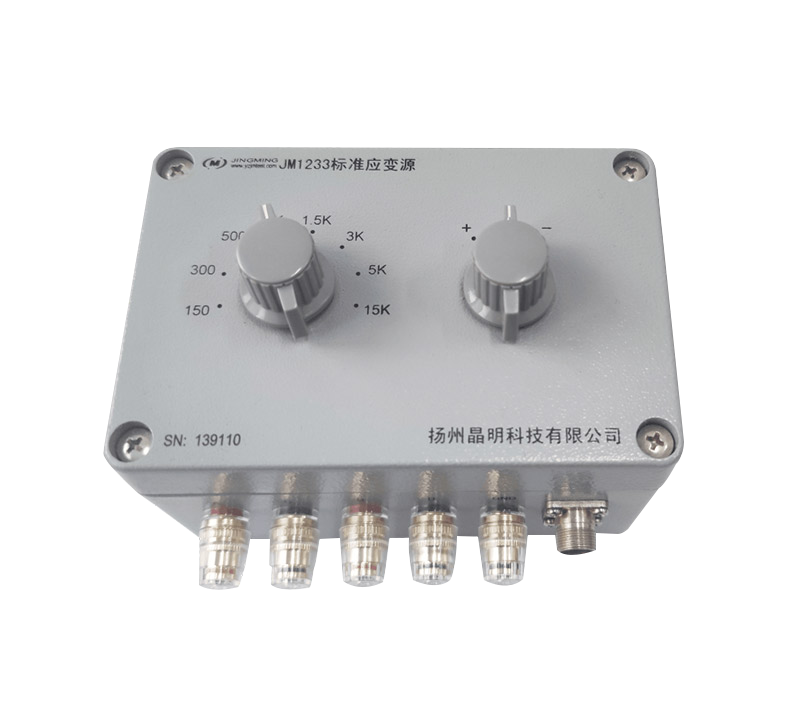

JM1233标准应变源主要完成对静态电阻应变仪的读数据差、灵敏度系数误差，动态应变仪的灵敏度系数误差、标定误差，振幅特性误差、衰减误差等校验功能。主要用于各类动静态电阻应变仪的标定及校准，具有精度高、稳定性好、线性度好、温度和湿度影响小等特点。
二、技术指标
桥路方式 | 全桥（双工作片） |
桥路标称电阻（Ω） | 350Ω（其他桥臂电阻可按要求制作） |
测量范围（με） | 0、150、300、500、1K、1.5K、3K、5K、15K |
灵敏度系数（K） | 2.0 |
基本误差 | 测量值的±0.05%±0.1με |
大工作电压 | 10V |
工作频率 | 0~10KHz |
外形尺寸（L*W*H） | 150mm*100mm*80mm |
三、接线说明
A----桥压正端
C----桥压负端
B----信号正端
D----信号负端
GND---接地端子（屏蔽）
