JM3882/JM3883动静态信号测试分析系统
返回列表
公司为用户提供传感器、信号源、功率放大器、激振器、信号调理及数据采集分析等全套测试分析设备,并可根据客户实际需求进行产品研发、定制等服务,是业内产品和服务较齐全的厂家之一,为客户提供“一站式”生产、研发、服务的完整解决方案。 作为一家技术型生产企业,公司拥有一批的技术研发团队,并且每年在研发领域投入了大量的资金,以保证为客户提供高品质的产品和系统解决方案。 公司始终关注国内外无线测控新技术和新发展,是国内较早运用ZigBee通讯协议推出无线遥测系统的厂家之一。我们的无线应变、无线振动、无线振弦等系列产品,具有体积小巧、传输距离远、安装方便、供电灵活、采集同步、同区域互不干扰、软件、使用便捷等应用特点,长期以来深受用户喜爱和信赖。
咨询服务热线:
400-658-2198
产品详情

一、概述

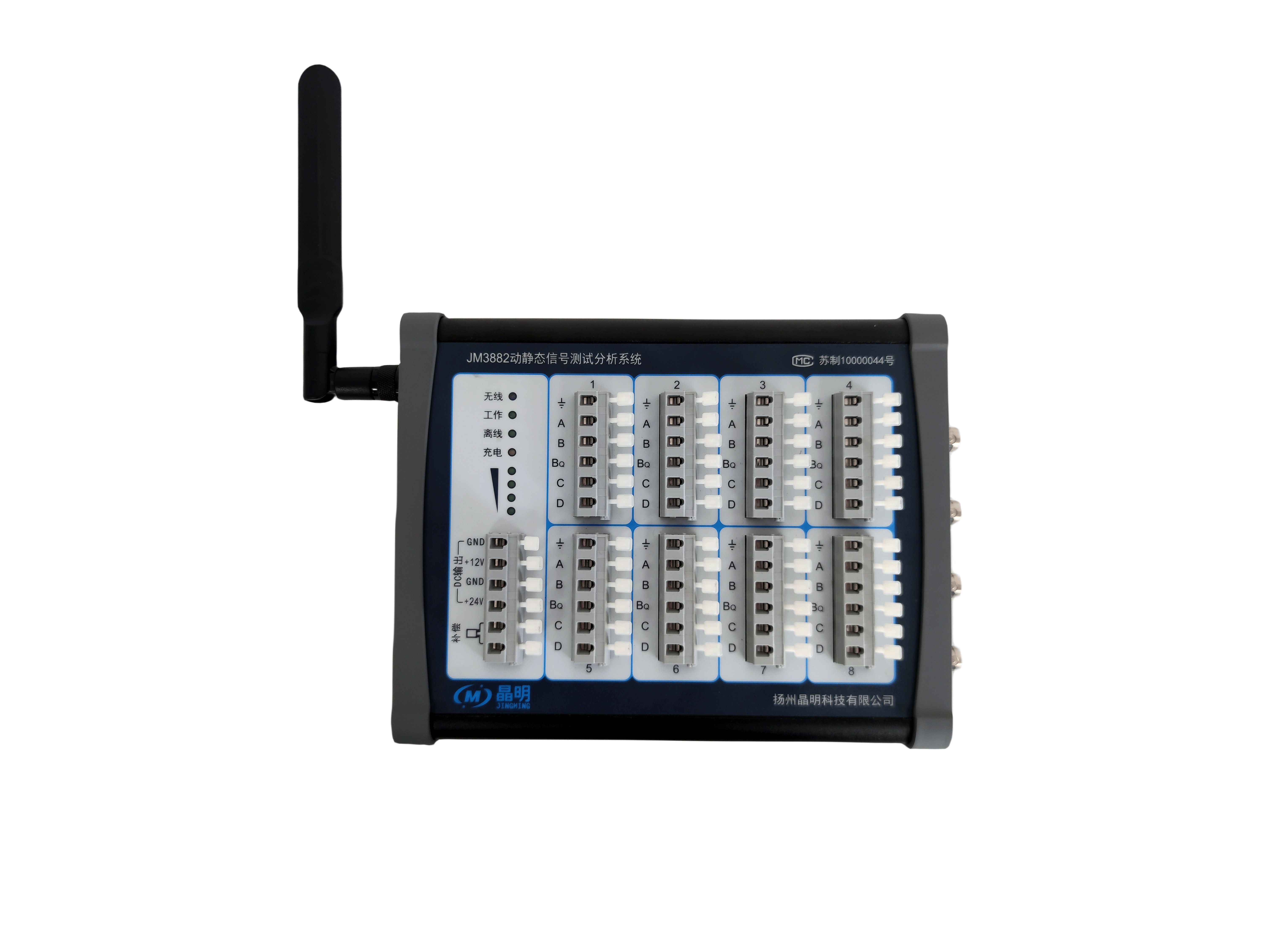

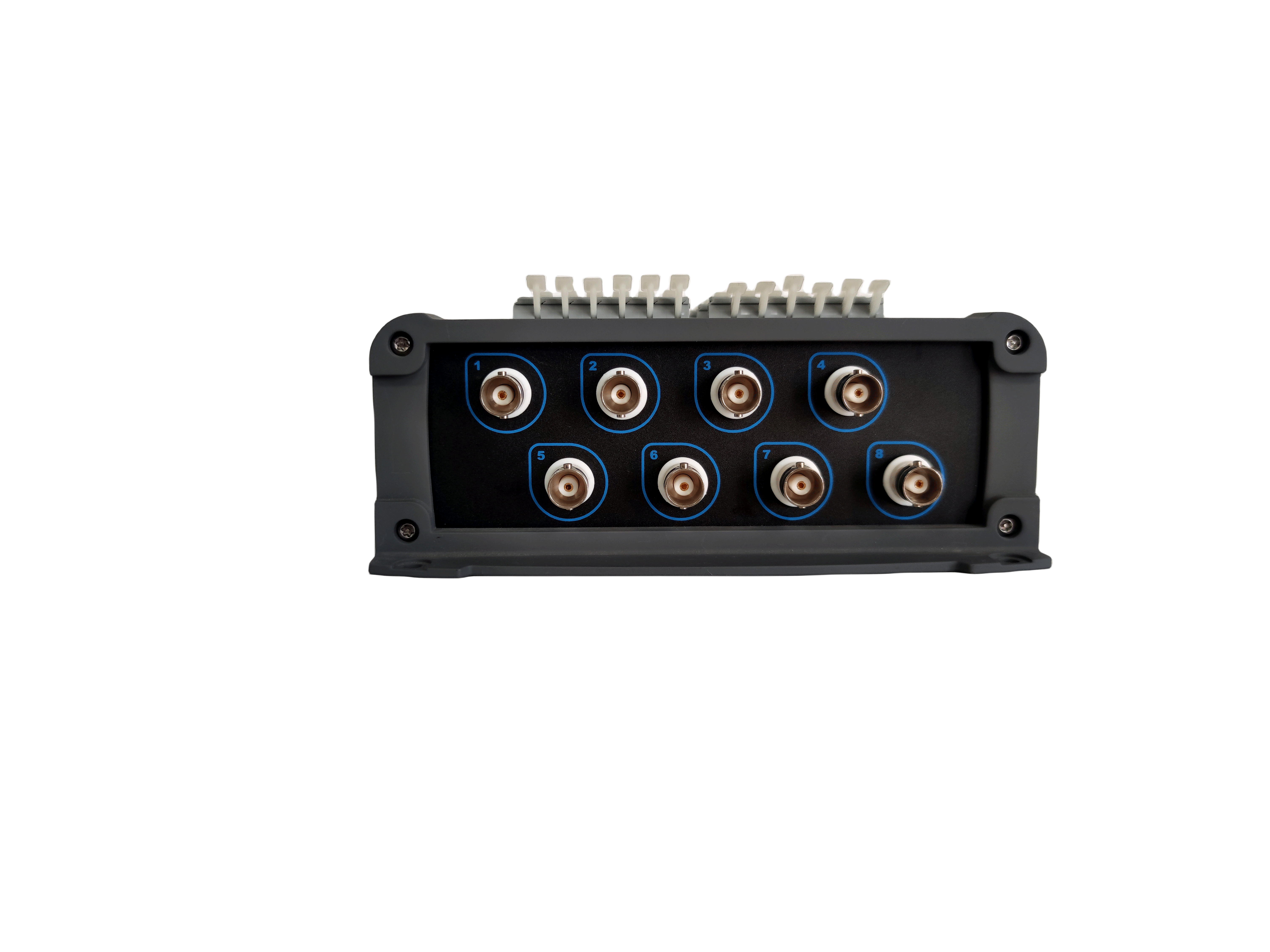

JM3882/JM3883动静态信号测试分析系统是一款支持静态和低速动态应变测试的高性能应变仪,特别适合测点分布相对分散的工程测试场合,所有测点同步进行采集。系统支持以太网本地及WIFI无线测试。仪器内置锂电池工作,也支持边充电边工作,并且直流供电的范围很宽,使用十分便捷;仪器每个测点桥路独立设置,每台仪器有一个补偿片接入端子,可在软件中分别为每个测点选择补偿片,现场测试方式更加灵活。每个测点设有应变接线端子和BNC输入端子,可接应变片、拾振器、IEPE型传感器、各种桥式传感器,可以测量应力应变、加速度、温度、力等信号,广泛应用于桥梁、建筑的检测试验和疲劳试验现场。差分电压输入时通过端子BD接入,单端电压和IEPE输入时通过BNC接入。仪器每个通道采用独立24bits ADC,具有较高的信噪比,保证每个通道同步采集,多台仪器组网时也能保证所有通道的同步性。

二、应用范围

l研究院、高校、企业的实验室进行科研实验;

l 航空航天、土木工程、电子电器、汽车工业、机械工程、轨道交通、船舶工业、兵器工业等领域结构性能、动力学性能等测试,体积小巧,便于携带,适用于现场测试场合

三、系统特点

l体积小巧,电池满足航空运输规范,便于航空携带,适用各种工程试验现场

l内置可充电锂电池组,无需外接电源即可连续工作6小时

l内置多功能适调器,无需外挂调理模块,可完成应力应变、桥式传感器、电压(支持差分电压)、IEPE、热电阻、热电偶、三线变阻器、4-20mA等信号的测试

l程控设置提供DC12V/24V传感器供电

l千兆以太网和WiFi通讯,与计算机实时通讯可长时间实时、无间断记录多通道信号,所有通道并行同步工作,采集频率达2Khz

l每通道独立设置测量内容,通道间完全隔离,不会产生干扰

l采用分布式结构,进口优质按压端子,方便了现场接线工作

l全电子化、程控化设计

l极高的交、直流精度和良好的交流幅频特性

四、系统组成


单台通过网线连接示意图

多台有线连接3

多台有线连接示意图

JM3882WiFi系统图2

WiFi连接示意图

五、主要性能指标

1.测点数:8/台、16点/台

2.采集频率:2KHz

3.应变量程:±100000με±33333με±10000με±3333με

4.分辨率:0.02με

5.测量误差:±0.2% FS±1με

6.平衡方式:硬件平衡,16bit-DAC

7.平衡范围:±25000με

8.供桥电压:2Vdc

9.输出电源: DC12VDC24V

10.应变接口:进口按压端子

11.应变片阻值:50  20000Ω

12.桥路形式:全桥、半桥、1/4桥无补偿、1/4公共补偿、三线制,每通道可独立设置。

13.电压/IEPE

a) 输入范围:±10V、±3.33V、±1V、±330mV、±100mV、±33mV、±10mV可设置

b) 频率下限:电压输入时为DC(0Hz)IEPE输入时为0.2Hz1Hz程控切换
