一、概述

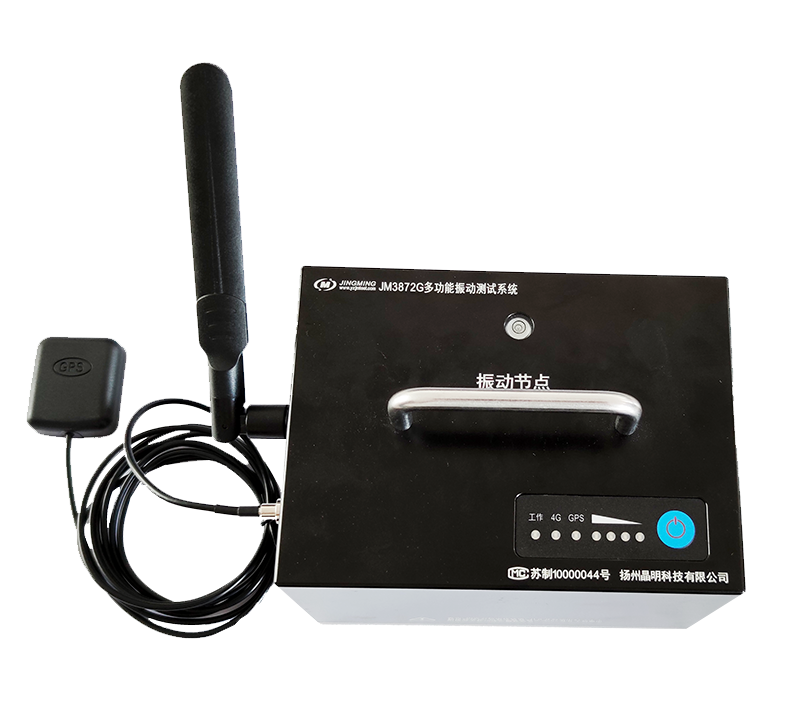

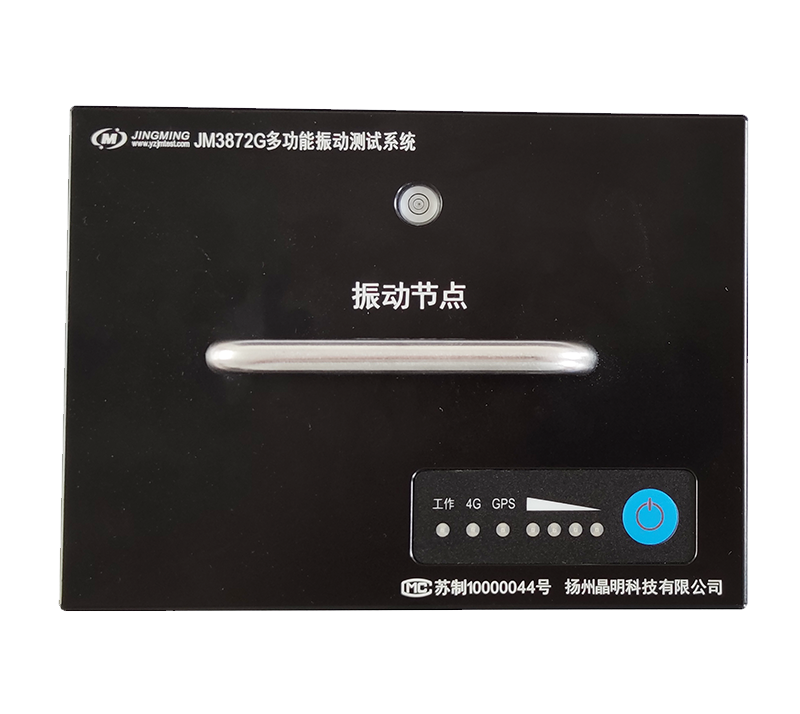

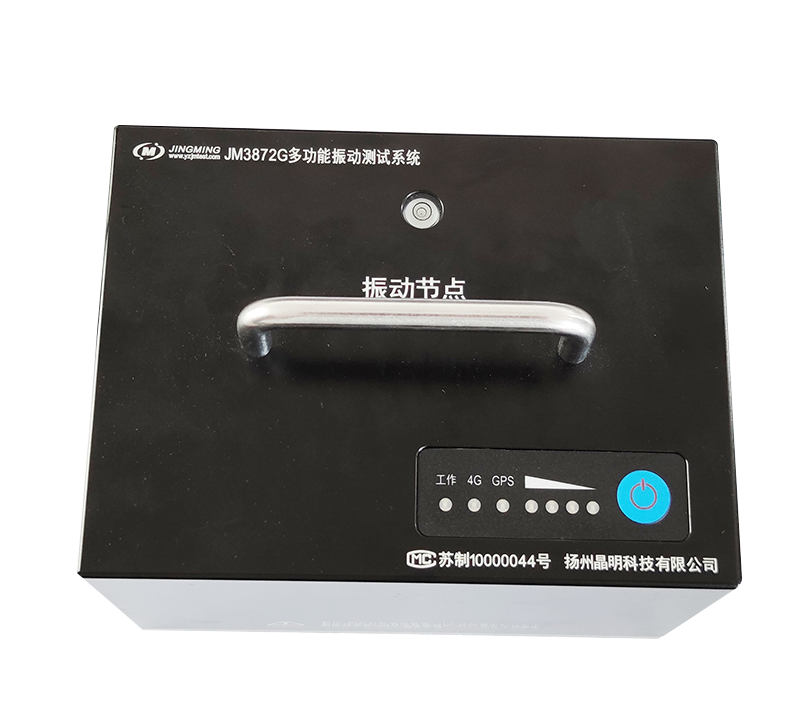

JM3872G/JM3873G/JM3874G多功能振动测试系统是一套建筑桥梁动载、模态测试分析系统，利用4G远程无线传输数据，广泛应用于桥梁、大型建筑及大型机械设备等不易实现人工激励的结构的实验模态分析。

二、应用范围

桥梁、大型建筑及大型钢桁架结构等的不测力法实验模态分析

配合模态分析软件，方便、准确的获得各种桥梁及大型建筑的振型、固有频率、阻尼比等数据

三、系统特点

每台内置一个991B（941B可选）单向拾振器（垂直、水平选一），此拾振器克服了传统传感器运输时抗冲击差、使用前需要调零的缺点。另外扩1路外接通道，可接拾振器或电压信号

体积小巧，方便携带，直接安装于测点附近

内嵌一次硬件积分电路，可直接实现位移的测量，能够实现超低频（低至 0.072Hz）大位移（1000mm）振动测量

内置1GB FLASH，支持在线、离线测试

通讯方式为4G+总线，4G传输不受距离限/制

GPS自身精确定位和精确授时，实现多台无线同步

自带水平仪，方便调节水平

系统可设置固定参考通道，在平稳振动时移动其他采集器，多次采集数据，不增加硬件投入，就可达到实验要求的任意多测点数

全电子化、程控化设计、直观的工作状态指示

内置大容量可充电锂电池，可连续工作24小时以上

专/业的无线配置及采集分析软件

四、系统组成

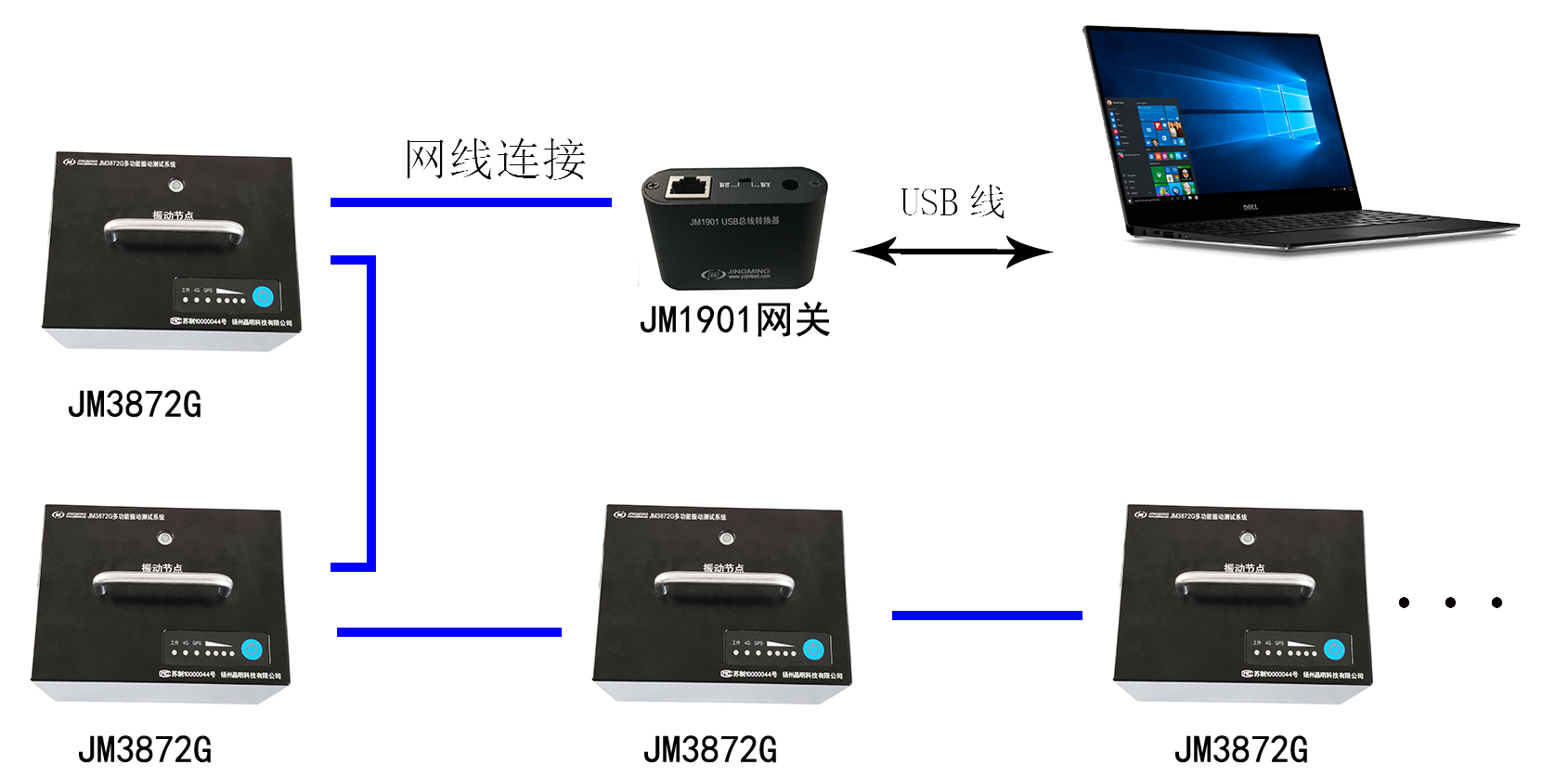

总线连接示意图

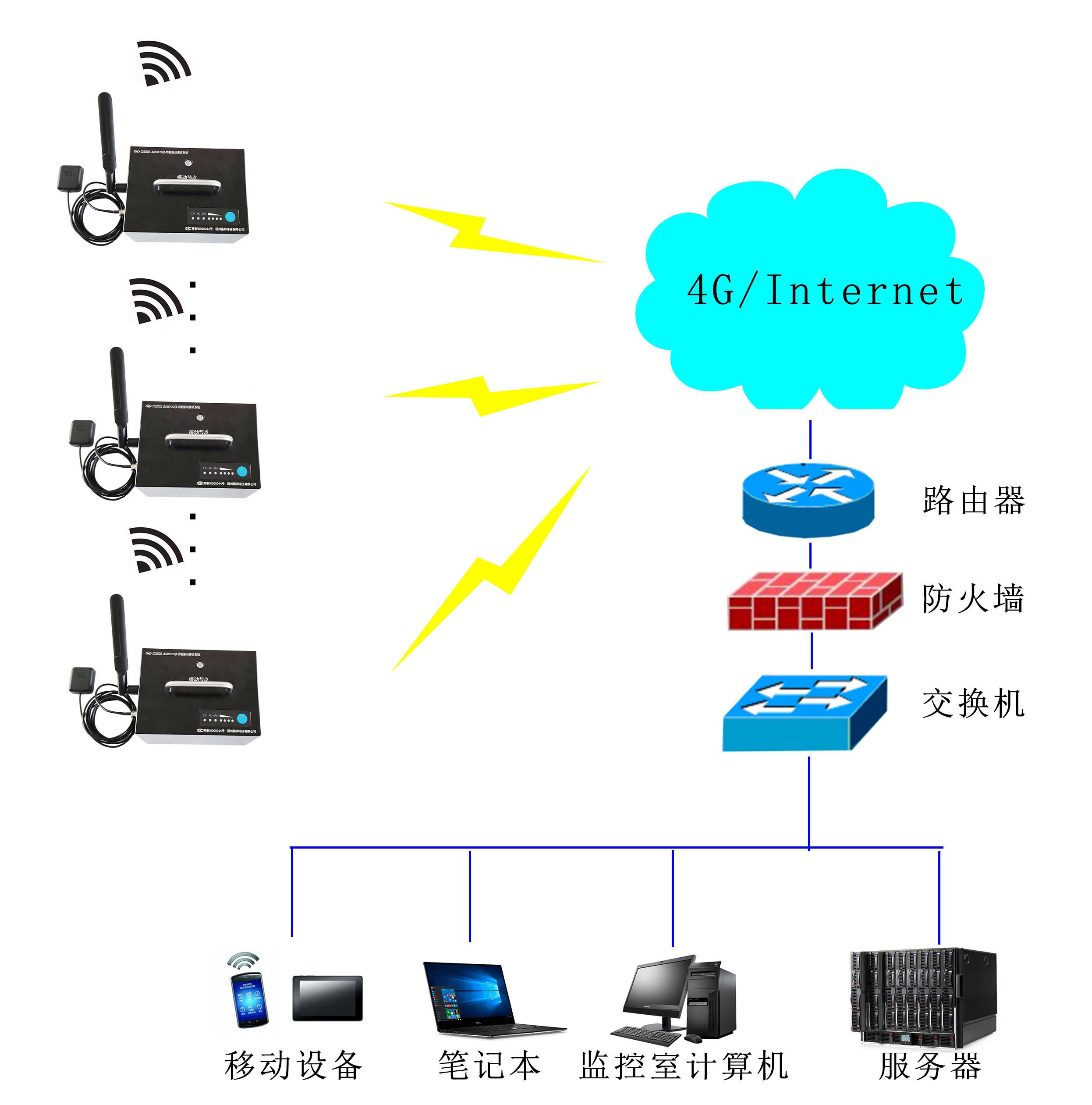

4G远程连接示意图

五、主要性能指标

1.通道数：2（1路内置拾振器+1路外接电压通道）;3（2路内置拾振器+1路外接电压通道）;3（3路内置拾振器+两个水平一个垂直）

2.工作电源：内置可充电锂离子电池

3.电池容量：11.1V/5AH采集

4.可边充电边工作

5.内置拾振器

量程：加速度、小速度、中速度、大速度可软件程控

通道序号： CH1:Z向；CH2:外接电压

6.信号耦合方式：DC 或AC，程控设置；AC频率下限0.03Hz

7.增益分挡：*1、*3、*10、*30、*100、*300、*1000、*3000，每通道独立设置

8.频率示值和分辨率误差：<0.01%

9.增益精度：±0.3%

10.量程：±5Vp

11.积分：每通道独立设置

精度：±3%

频率范围：0.07～100Hz

12.滤波器：

衰减率：-12dB/oct

分挡：10、30、100、300Hz 每通道独立设置

13.输入阻抗：>1MΩ

14.AD位数：24bits

15.采样模式：过采样模式

16.采样速率：高1024Hz/CH，多挡可设置

17.采样方式：每通道独立ADC并行同步采集

18.工作模式：在线或离线

19.内置存储器容量：1GB

20.离线测试数据存储形式：文件

21.离线测量文件数：512max

22.尺寸（长*宽*高mm）：160*118*109

23.重量：3.9Kg

24.功耗：0.5W

25.4G+总线+ZigBee(选配）传输，4G传输不受距离

26.总线（选配）

总线类型： RS422

接口类型：网口

传输距离：500米（节点之间），具有总线驱动功能
