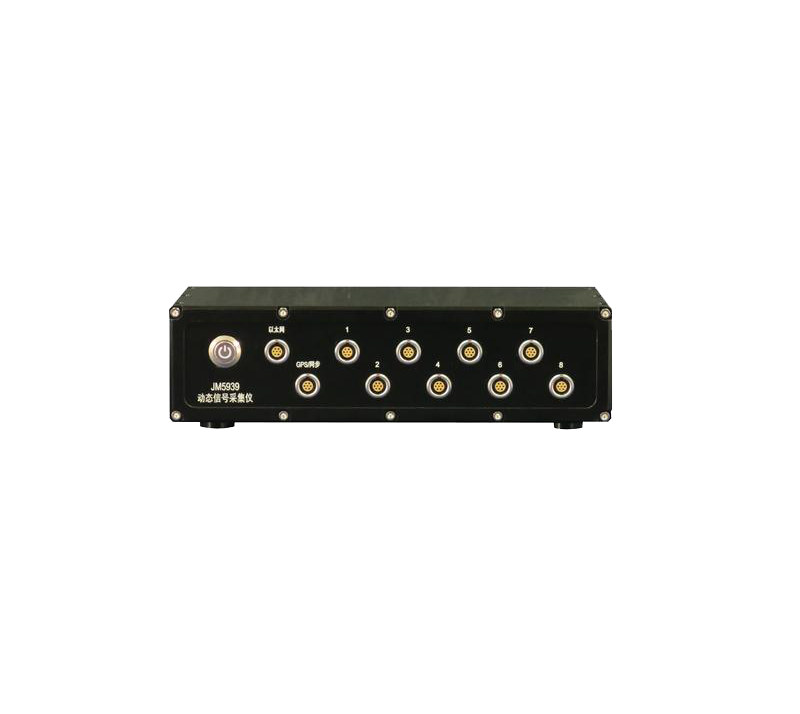

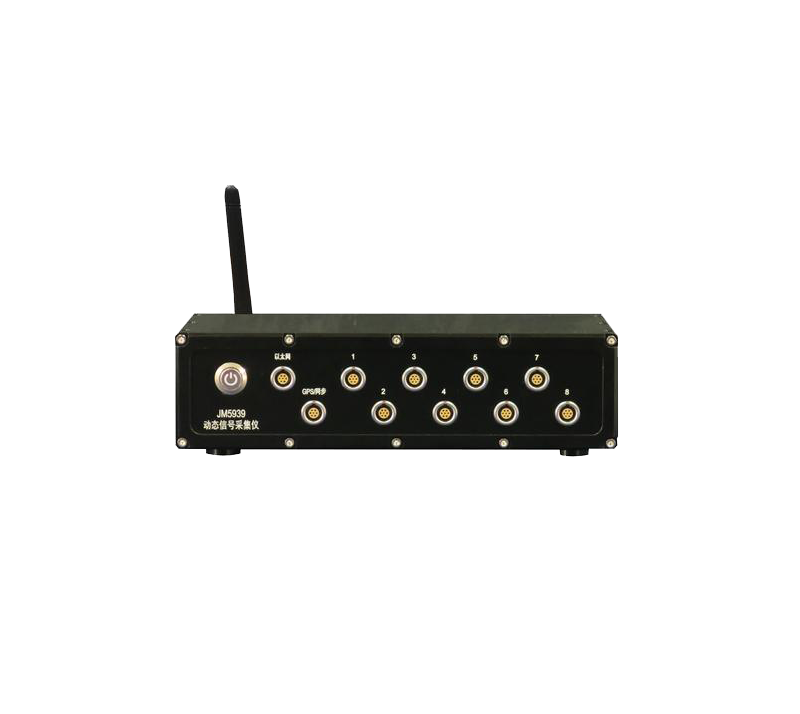

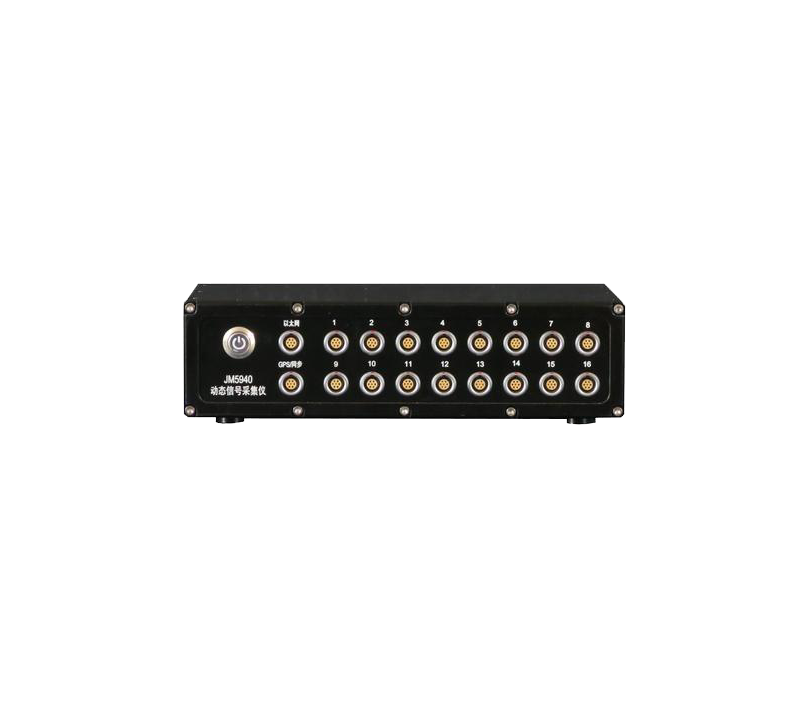

一、概述
JM5939/JM5940是一款高性能集信号调理及数据采集分析的坚固型多功能动态信号测试分析系统。系统采用WiFi网络和计算机进行通讯，完成信号的调理和数据的采集。单台设备支持16CH（JM5940）或8CH（JM5939），系统支持8台设备同时工作，每通道内置独立的24bit ADC，保证每通道以不低于2kHz的采样率同步采样，这一性能使系统既适用于一般的信号采集应用，也适用于较高要求的如模态测试等试验场合。
系统主机配以 LEMO插座外接前置器组成多功能数据采集系统。系统可选配应变、电荷、4～20mA、电压、IEPE等多种前置器，很方便构成多功能信号测试系统。
二、应用范围
汽车工业、机械工程、轨道交通、船舶工业、兵器工业等领域结构动力学性能等测试；
集成度高，适用于在强振、宽温、高湿等极限环境下进行测试和检测工作
三、系统特点
外接前置器，可完成应力应变、电压及IEPE等信号的测试
采集频率2kHz/CH，WiFi实时传输数据
每通道独立电压放大器，24位A/D转换器，低通滤波器，消除通道间串扰影响，提高系统的抗干扰能力
进口雷莫接插件：输入接插件采用进口接插件，大大提高了信号输入的可靠性，操作也十分方便内置智能化管理可充锂电池供电或者外部电源供电
准确的采样速率：先进的数字频率合成技术产生高精度、高稳定度的采样脉冲，保证了多通道采样速率的同步性、准确性和稳定性
具备100g抗冲击、-20℃～+60℃工作温度范围、IP65防护等级
系统采用模块化设计，具有较高的可靠性及可维护性
采用多种创新性设计，具有较高的性能
系统具有较强的兼容性和工程适应性
全电子化、程控化设计
系统具有较强的可扩充性
四、系统组成

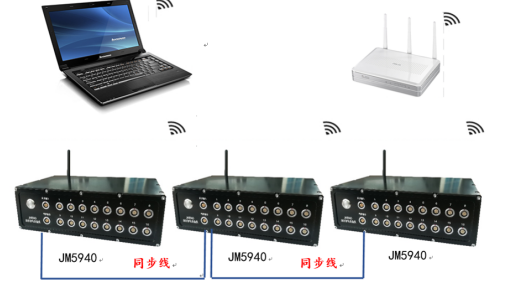

有线连接路由器示意图

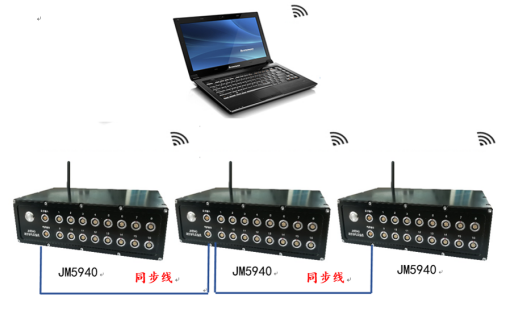

无线连接路由器示意图

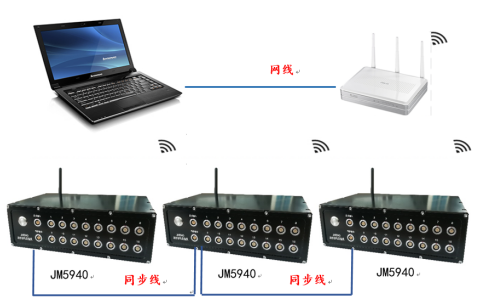

自建WiFi网络连接示意图
五、主要性能指标
采集器主要性能指标
1.通道数：16（JM5940）/8（JM5939）
2.AD位数：24 bits
3.采样方式：并行同步采样
4.采样速率：高2kHz/CH，多档可设置
5.精度：优于0.3%
6.数据接口：WIFI
7.输入信号类型：适配前置器
8.输入信号接口：LEMO插座
9.增益：x1、x3、x10、x30、x 100、x300、x1000多档可设置
10.模拟滤波器
11.截止频率（Hz，-3±1dB）：10、30、100、300、1k、3k、10k、pass
12.衰减率：约-12dB/oct
13.频率示值与频率分辨率误差：优于0.01%
14.动态范围：＞100dB
15.通道间干扰：优于100dB
16.内置SD卡容量：8G
17.采样触发方式：手动触发、定时触发、内触发（信号触发）
18.采样长度：取决于设置或硬盘容量
19.自动识别所配调理单元，并完成相关调理控制功能
20.采用过采样技术，大大降低了对前置滤波器的要求，提升了系统的可靠性及精度，在45%采样率以下平坦度优于0.02dB，55%以上衰减率大于100dB
21.配套功能完善的采集控制软件
22.工作电源：11.1V/9AH锂电池（JM5939）,11.1V/9AH锂电池（JM5940）
23.正常工作温度范围：-20℃～+70℃
24.工作湿度：<85%
25.外形尺寸（L×W×H，mm）：245×165（不含接地端子）×90（含脚垫）
26.重量：1.5kg（JM5939主机），2kg（JM5940主机）
JM3823A应变前置器
1.适用应变片阻值范围：50～10000Ω
2.供桥电压：2V、5V
3.供桥电压精度：±0.1%
4.供桥电流：50mAmax
5.桥路形式：全桥、半桥、1/4桥（120欧应变片，支持无补偿及三线制）
6.增益：1倍、100倍
7.精度：优于0.3%
8.硬件平衡：16bitDAC
JM5853电荷前置器
1.输入阻抗：大于10^11Ω
2.增益：0.1、10mV/pC程控设置
3.精度：优于0.3%
4.大带宽：0.3Hz～100kHz
5.噪声：不大于5x10-3pC
JM3824B V/I/IEPE前置器
1.兼容电压输入
电压输入量程：±10V
精度：优于0.3%
大带宽：0.3Hz～100kHz
噪声：不大于5uVrms
2.兼容两线制或三线制4～20mA传感器
3.兼容IEPE输入
IEPE工作电源：24V/4mA
电压输入量程：±10V
精度：优于0.3%
大带宽：0.3Hz～100kHz
噪声：不大于5uVrms
4.兼容变送器输入
变送器工作电源：24V或15V可设置/50mA
电压输入量程：±10V
精度：优于0.3%
大带宽：0.3Hz～100kHz
噪声：不大于5uVrms
