一、概述

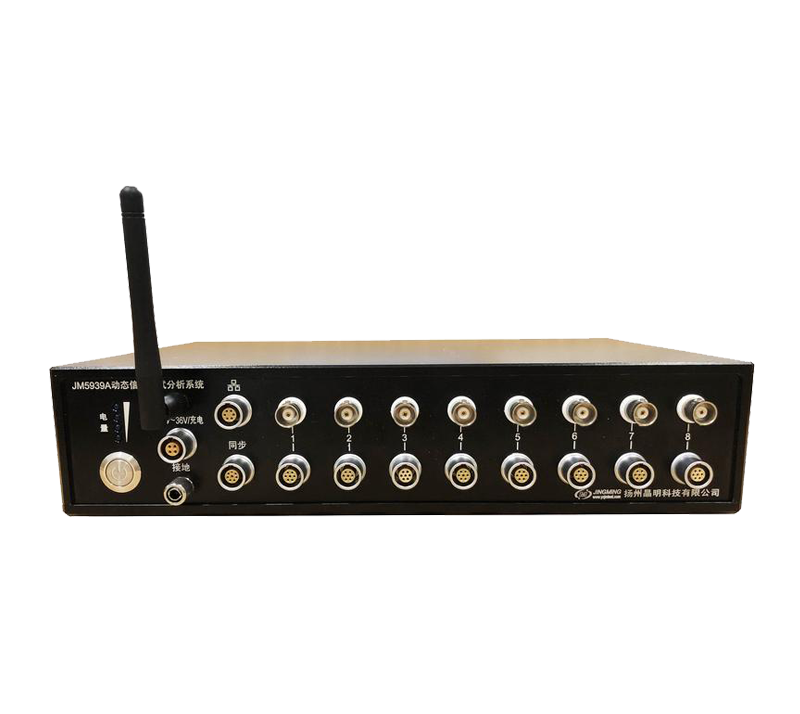

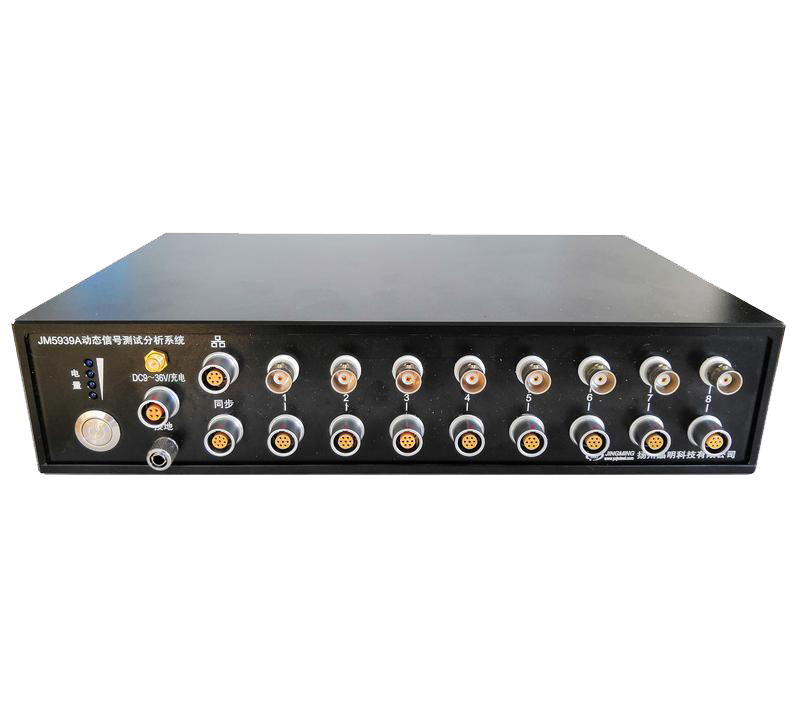

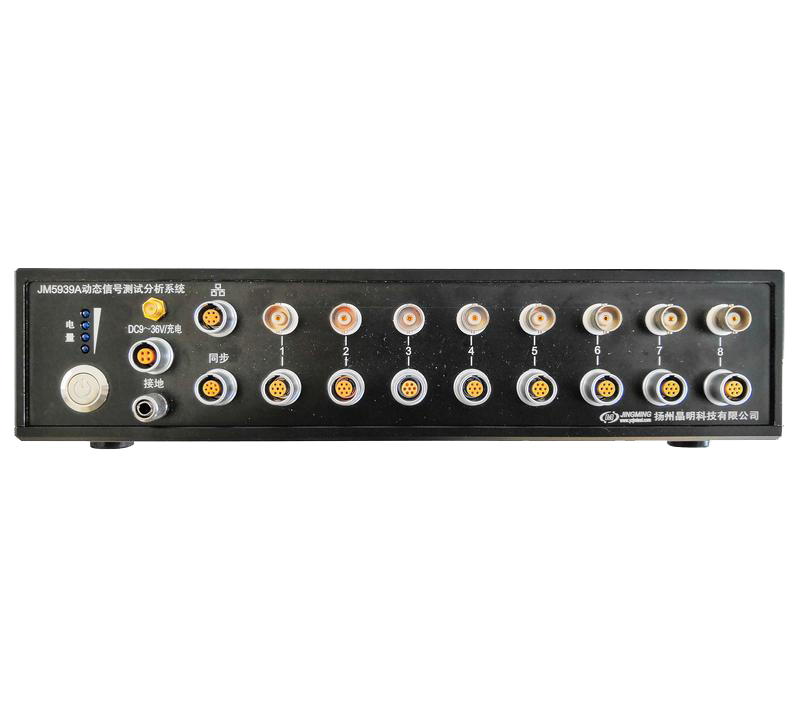

JM5939A是一款高性能集信号调理及数据采集分析的坚固型多功能动态信号测试分析系统。系统采用WiFi网络和LAN与计算机进行通讯，完成信号的调理和数据的采集。单台设备支持8CH，系统多支持8台设备同时工作，系统支持通过同步器实现同步工作。每通道内置独立的24bit ADC，保证每通道以不低于1kHz的采样率同步采样，这一性能使系统既适用于一般的信号采集应用，也适用于较高要求的如模态测试等试验场合。

系统主机将外接前置器内置了，增加了抗混滤波器，抗混滤波器可选配。系统可配接应变、电荷、4～20mA、电压、IEPE等多种传感器，适应现场测试需求的多样性。

二、应用范围

汽车工业、机械工程、轨道交通、船舶工业、兵器工业等领域结构动力学性能等测试；

集成度高，适用于在强振、宽温、高湿等极限环境下进行测试和检测工作

三、系统特点

 内置多功能适调器，可完成应力应变、电压及IEPE等信号的测试

采集频率4kHz/CH，WiFi或以太网实时传输数据

每通道独立电压放大器，24位A/D转换器，低通滤波器，消除通道间串扰影响，提高系统的抗干扰能力

进口雷莫接插件：输入接插件采用进口接插件，大大提高了信号输入的可靠性，操作也十分方便内置智能化管理可充锂电池供电或者外部电源供电

准确的采样速率：先进的数字频率合成技术产生高精度、高稳定度的采样脉冲，保证了多通道采样速率的同步性、准确性和稳定性

具备100g抗冲击、-20℃～+60℃工作温度范围、IP65防护等级

系统采用模块化设计，具有较高的可靠性及可维护性

采用多种创新性设计，具有较高的性能

系统具有较强的兼容性和工程适应性

全电子化、程控化设计

系统具有较强的可扩充性

四、系统组成

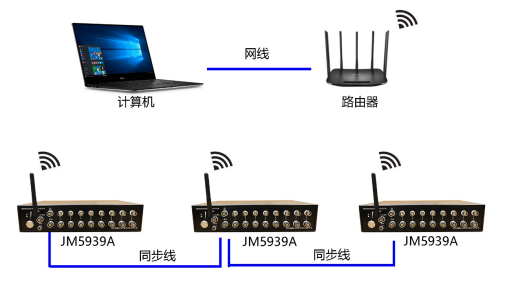

有线连接路由器示意图

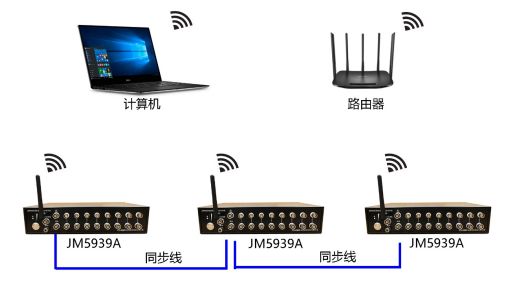

无线连接路由器示意图

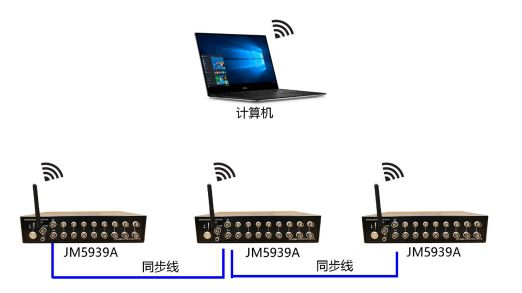

自建WiFi网络连接示意图

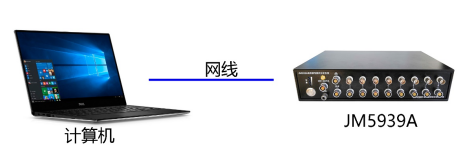

单台有线连接设备

五、主要性能指标

1.通道数： 8

2.AD位数：24 bits

3.采样方式：并行同步采样

4.采样速率：4kHz/CH，多档可设置

5.精度：优于0.3%

6.数据接口：WIFI或LAN

7.输入信号接口：LEMO插座和BNC接口

8.应变量程：±100000με、±33333με、±10000με、±3333με、±1000με 多档可设置

9.桥压档位：2V、5V、10V可设置

10.电压量程：±10V、±3.3V、±1V、±333mV、±100mV多档可设置

11.(抗混滤波器)10Hz、30Hz、100Hz、300Hz、1kHz、3kHz

12.(数字滤波器)30Hz、100Hz、300Hz、1kHz、3kHz、10kHz

13.衰减率：大于-40dB/oct

14.频率示值与频率分辨率误差：优于0.01%

15.动态范围：＞100dB

16.通道间干扰：优于100dB

17.内置SD卡容量：16G

18.采样触发方式：手动触发、定时触发、内触发（信号触发）

19.采样长度：取决于设置或硬盘容量

20.采用过采样技术，大大降低了对前置滤波器的要求，提升了系统的可靠性及精度，在45%采样率以下平坦度优于0.02dB，55%以上衰减率大于100dB

21.配套功能完善的采集控制软件

22.工作电源：16.8V/20AH锂电池

23.充电器：16.8V/5A

24.正常工作温度范围：-20℃～+70℃

25.功耗：16V/1.8A

26.工作湿度：<85%

27.外形尺寸（L×W×H，mm）：295×195（不含接地端子）×65（含脚垫）
