一、概述

JM5987多功能监测分析系统适用于单台或多台组网自动测量振弦、应变、电阻、电流、电压、开关、数字量输出的传感器信号，具有防水、防雷、抗电磁干扰等能力。传感器通道接入任意组合、实时采集、定时采集、测量数据存贮、自动休眠等功能。其测量精度高、抗干扰能力强，适应长期运行，内嵌 4G 无线模块及高容量锂电池，可选择太阳能或电源适配器对电池充电并给仪器供电。

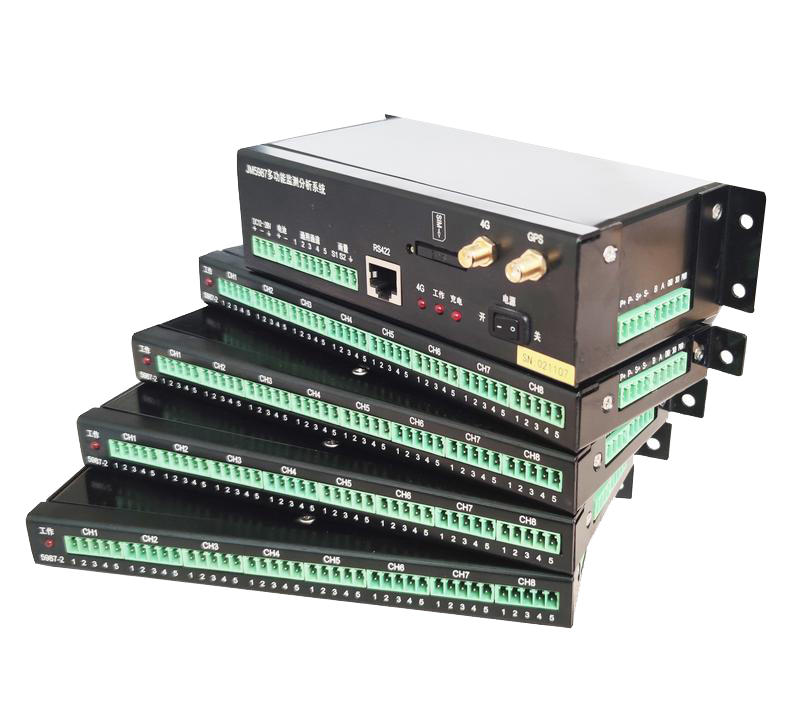

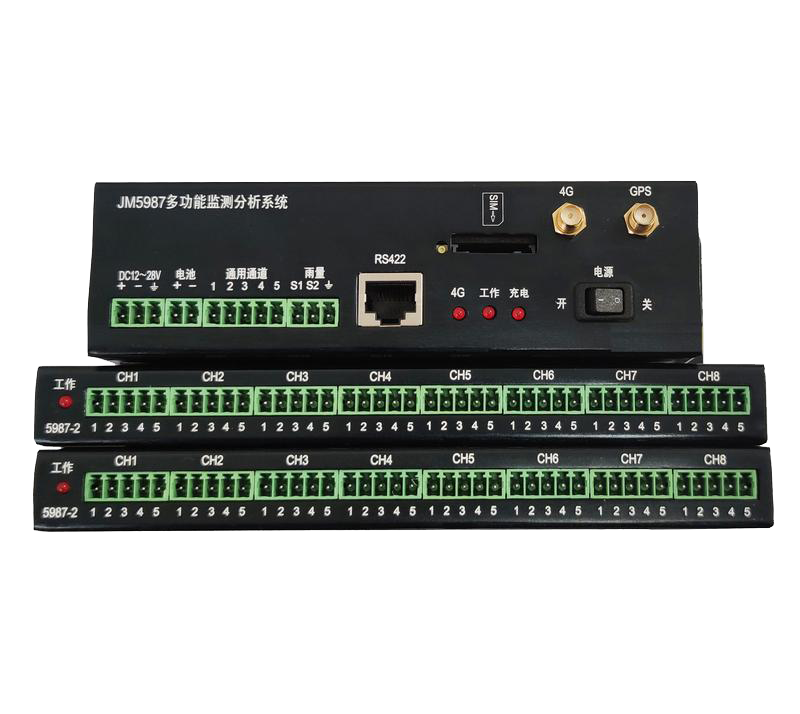

JM5987多功能监测分析系统由防水机箱、主控模块(内置4G/GPRS)、任意组合的两种测量模块(应变模块、多功能模块)、电源模块、避雷模块等组成。

JM5987主控模块与测量模块可以分布式布置，能够满足大型结构测点多且分散的监测需求，大大减少了现场传感器线缆的布置。

二、应用范围

适用于桥梁、房屋等大型结构、工程机械、港口机械等大型设备的运营状况长期在线监测

适用于传感器测点布设集中或者分散，需要无线远程实时数据采集的场景

三、系统特点

开放式结构，模块化组合，可采集振弦、电压、电流、电阻、开关量、脉冲量、数字量等信号量，测量精度高，系统稳定可靠，具有较强的抗环境电磁干扰和抗工频干扰的能力。

模块化组合，主要由测量模块﹑主控模块，电源模块组成。两种测量模块可任意组合，模块有金属外壳，可有效防护电磁干扰，模块与主板间通过插拔端子进行有线连接，系统自动识别模块类型及插座地址。

统将采集、传输、供电功能集成在模块内，模块有金属外壳，可有效防护电磁干扰

传输距离无限，可实现单点和群点的任意组合

内设简易安装说明，采用拔插式接线端子，方便用户在现场将传感器与设备连接。

自带供电管理系统，不采集时进入超低耗电休眠模式，内置电池续航能力强，外接太阳能供电系统，可对电池电量和太阳能板供电电压实时监测，保证现场供电系统安全可靠

系统节省了信号传输电缆和通讯电缆，测量数据实时上传云平台及客户端网页，系统组网简便快捷经济

客户端网页平台简单易操作，主要功能有：在线测量(单次采集，连续采集) 、定时测量、离线测量 、越限报警、数据库管理(SQL Server 大型网络数据库)、成果输出(表，图)等

四、系统组成

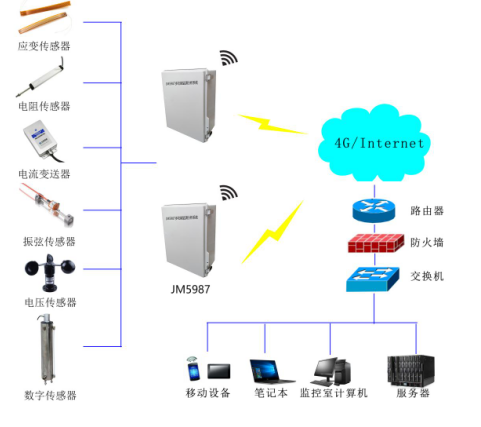

系统连接示意图

五、主要性能指标

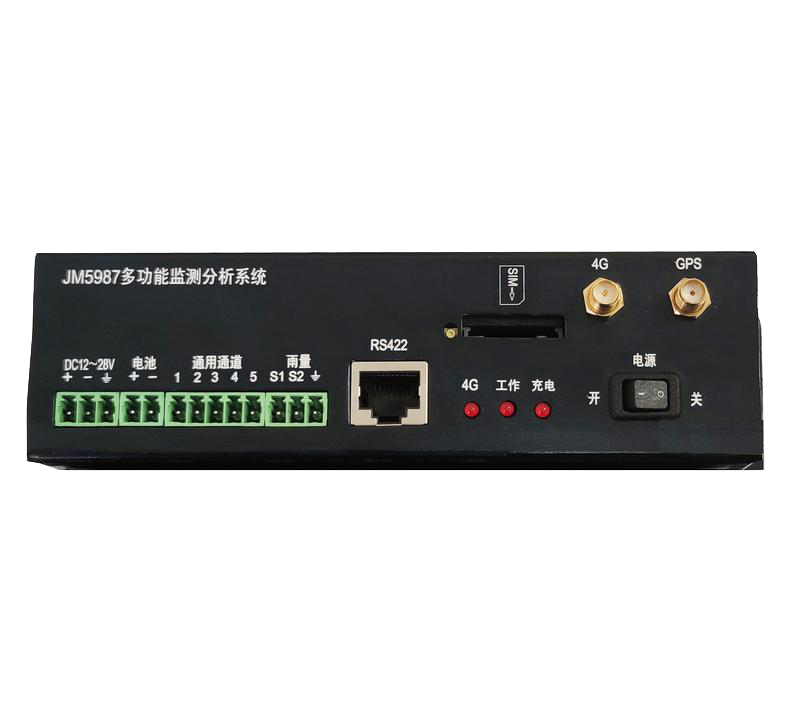

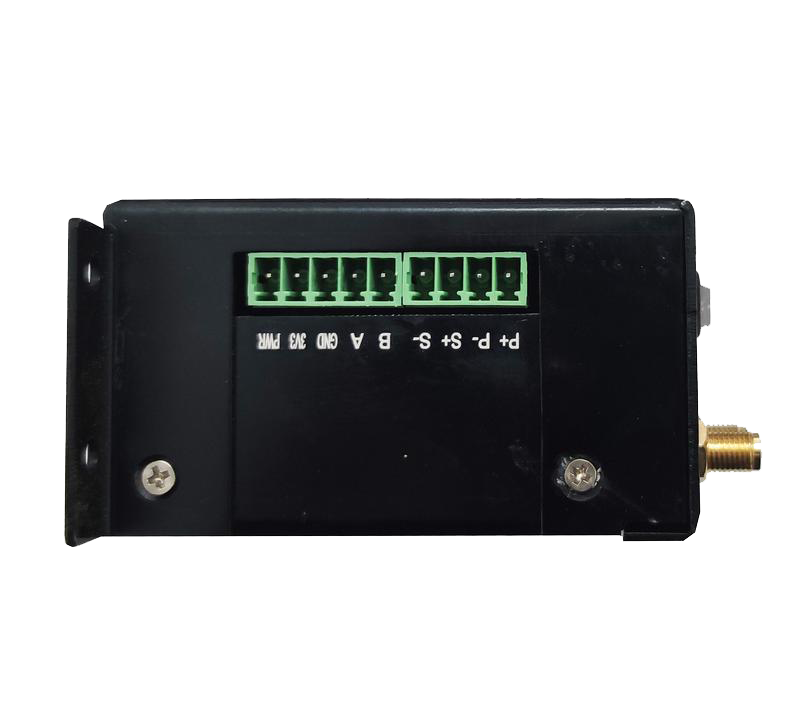

JM5987主控单元

1.数据传输方式：4G（全网通）

2.采样速率：根据设置

3.内置flash：1G

4.自动识别模块类型

5.支持8~128通道

6.安装固定方式：螺丝固定

7.供电：锂电池7.4V/6.8Ah

8.电源适配器：DC19V/4.74A

9.功耗：2W(1主控+16测量单元)

10.外形尺寸（L*W*H）：175mm*45mm*80mm

JM5987-1应变测量单元

1.通道数：8

2.量程：±15000µε/±30000µε/±60000µε可设置

3.分辨率：0.5µε/1µε/2µε（根据量程）

4.测量精度：±0.2% FS±1με

5.平衡方式：初读数法

6.平衡范围：±15000µε/±30000µε/±60000µε（根据量程）

7.桥压：DC2V

8.灵敏系数设置范围：无限/制

9.稳定性：温漂：<1με/℃；时漂：<3με/4h

10.应变片阻值：50 ～ 20000Ω，理论无限/制

11.桥路类型：全桥、半桥、1/4桥（120Ω应变片无补偿）、1/4 桥（公共补偿片）、三线制自补偿应变片(当使用1/4 桥公共补偿时，是借用模块的第8通道作为补偿通道，无单独的补偿通道）

12.外形尺寸（L*W*H）：205mm*20mm*75mm

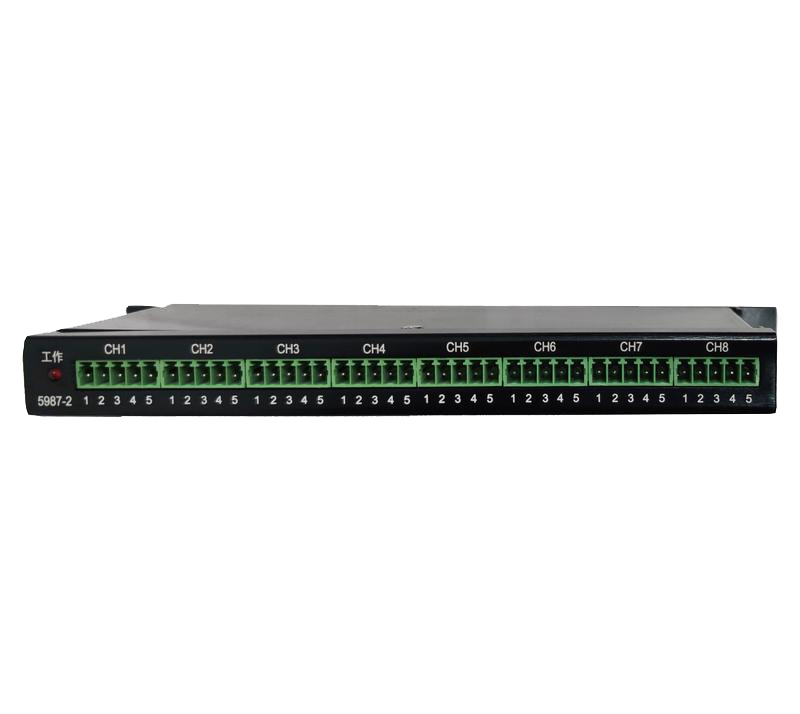

JM5987-2多功能测量单元

1.通道数：8

2.测量内容：电压、4-20mA变送器、电阻、热电阻、振弦、RS485数字传感器

3.采样速率：根据设置

4.AD位数：24

5.工作模式：在线和离线

6.RS485读数：标准modbus协议

7.电压量程：±10V、±1.25V、±625mV、±312.5mV、±156.25mV、78.13mV

8.电流量程：0-40mA

9.精度：优于0.3%

10.测温电阻范围：10 ～ 200000Ω(支持DS18B20测温)

11.振弦测量频率范围：400-10000Hz

12.频率分辨率：0.1Hz

13.频率误差：±0.01%Rd±0.1Hz

14.激励电源：10V、12V、14V、16V可程控切换

15.外形尺寸（L*W*H）：205mm*20mm*75mm
