一、概述
系统可对重要设备的营运状况24小时进行监控，利用计算机的存储空间记录设备的运行参数（包括振动、应力应变、温度、压力、风速等），设备一旦出现事故前兆或意外事件及时报警并尽可能多的采集事故信息，为了解事故现象和分析事故原因及造成的损伤提供可靠的数据。可用于桥梁及大型建筑结构健康状态监测。
系统可完成应力应变、应变式传感器、IEPE加速度传感器、磁电式速度传感器、热电偶温度传感器以及4mA-20mA变送器的输出信号的适调、采集和分析。
二、应用范围
港口机械、桥梁建筑、轨道交通等从建设到投入运营整个阶段的状态监测；
工业现场、水电闸门、风电风机等大型结构的长期在线监测；
适合各种测点集中或分散的监测场合；
三、系统特点
模块化设计，可无限扩展，支持各种信号类型的传感器接入，无需特殊定制；
每插槽立设置采集频率，集动态、静态、振弦信号于一体；
模块任意组合，单台仪器可测量振动、应变、振弦、位移、温度、索力、风速、风向、倾角、湿度、电导率、数字信号等，根据需要可随意增加通道数量，多台仪器并行工作，上千通道同步采集；
集中或分布测量，轻松实现各种分散或集中场合的监测；
可通485总线、4G和计算机连接，实现参数设置，现场调试和数据采集；
并联采集系统，不会因个别采集器的故障引起整套系统的瘫痪；
系统具备断网、断电自恢复能力，实时显示网络状态信息，系统内置看门狗保护，能够恢复断电、断网前的工作状态；
先进的隔离技术和合理的接地，以及抗雷击能力，使系统具有极强的可靠性和抗干扰能力，用于各种工程现场的长期监测；
基于B/S，C/S构架的网络版软件，通过企业内部局域网和internet公共网实现多点远程监控；
可插入大容量的SD存储卡，对数据进行备份，也可离线采集，实现无人值守；
全屏蔽机箱设计，各模块之间无串扰，抗干扰能力强；

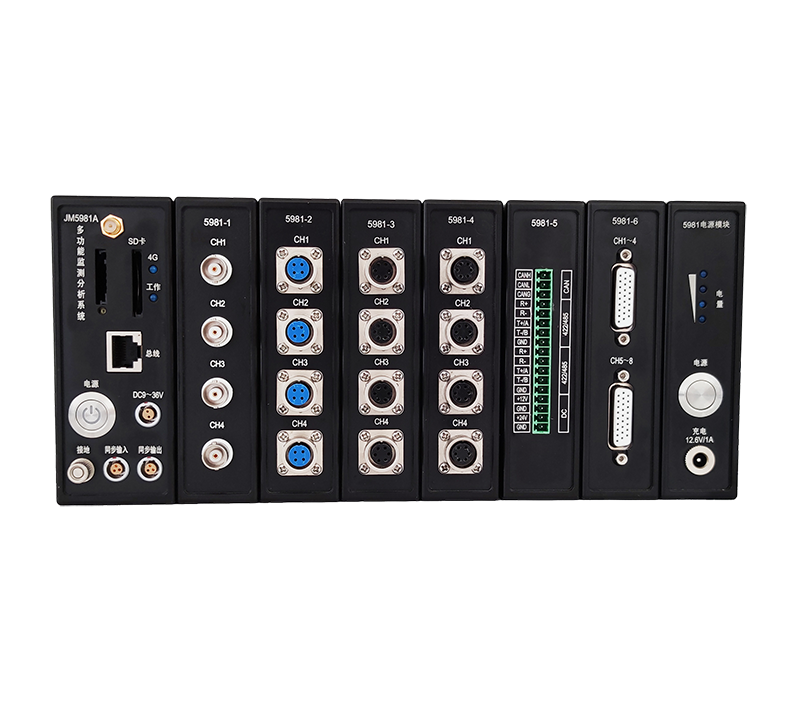

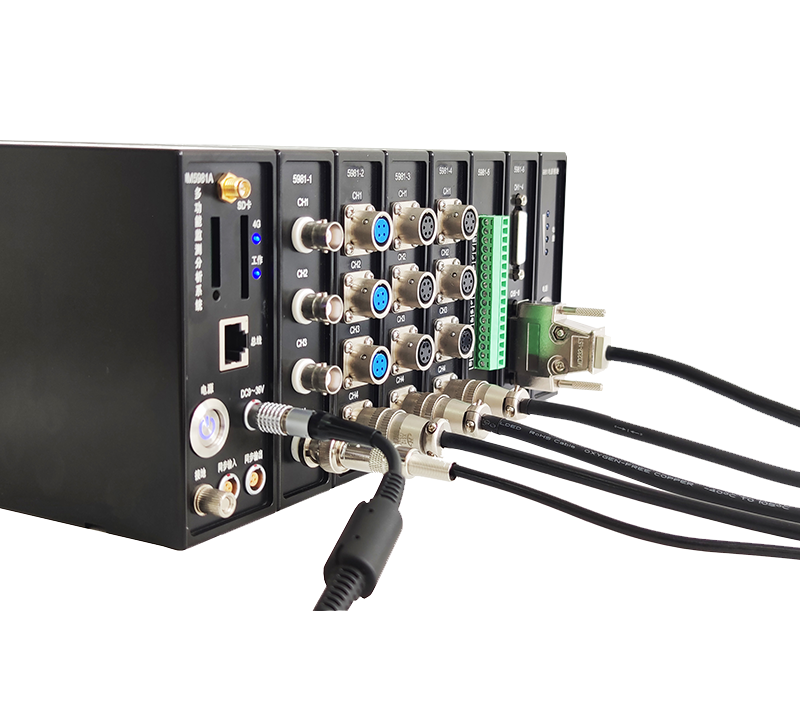

四、系统组成
JM5981A采集器主机（必配）
JM5981_1电压/IEPE 测点单元（选配）
JM5981_2电压/电流变送器 测点单元（选配）
JM5981_3应变应力/桥式传感器 测点单元（选配）
JM5981_4应变应力/桥式传感器/热电偶/电阻 测点单元（选配）
JM5981_4A强振仪模块（选配）
JM5981_5数字通讯单元（选配）
JM5981_6（应变应力/桥式传感/热电阻/热电偶）（选配）
JM5981电源单元（选配）
系统软件
五、系统框图

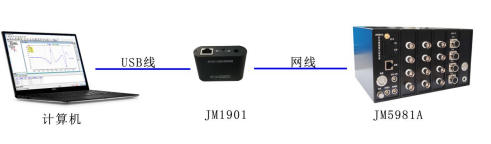

有线连接示意图

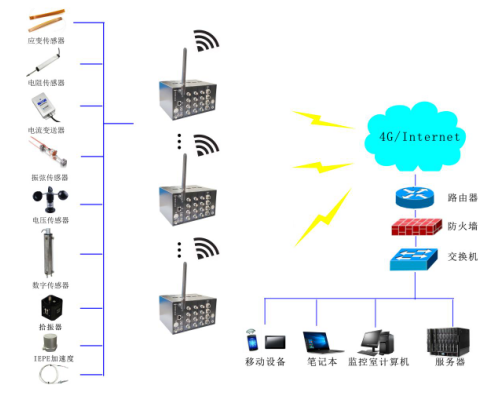

远程连接示意图
六、JM5981A主要性能指标
（一）JM5981A主控单元
1.数据传输方式： 4G/ RS485总线
2.采样速率：200Hz/CH(4G),4G带宽1.6kHz；
2kHz/CH（总线），总线带宽12kHz；
3.SD卡容量：32G
4.电源：19V/4.74A
5.安装固定方式：螺丝固定
6.功耗：3W
7.重量：755g
8.外形尺寸：170*46*120
（二）JM5981_1（电压/IEPE通道）
1.通道数：4
2.可测量内容：电压、IEPE
3.分辨率：优于0.01%
4.测量精度：优于0.3%
5.失真度：优于0.1%
6.分析带宽:DC～500Hz
7.噪声：小于3uVrms(输入短路，增益及带宽折合至输入端)
8.AD位数：24
9.输入范围：±10Vp、±5Vp、±1Vp、±500mVp、±100mVp、±50mVp、±10mVp可设置
10.滤波器：10Hz,30Hz,100Hz,2kHz
11.频率下限：AC输入时为0.2Hz、1Hz，IEPE输入时0.2Hz、1Hz
12.IEPE供电：+24V/4mA
13.接口：BNC
14.通讯接口类型：CAN总线
15.功耗：2-3W
16.重量：632g
17.外形尺寸（深宽高mm）：170*32*120
（三）JM5981_2（电压/电流变送器通道）
1.通道数：4
2.可测量内容：电压、4-20mA变送器
3.分辨率：优于0.01%
4.测量精度：优于0.3%
5.失真度：优于0.1%
6.分析带宽:DC～500Hz
7.噪声：小于3uVrms(输入短路，增益及带宽折合至输入端)
8.AD位数：24
9.输入范围：±10Vp、±5Vp、±1Vp、±500mVp、±100mVp、±50mVp、±10mVp可设置
10.滤波器：10Hz,30Hz,100Hz,2kHz
11.频率下限：AC输入时为0.2Hz、1Hz
12.输出供电档位：5V、15V、24V
13.接口：华伦插座
14.通讯接口类型：CAN总线
15.功耗：2-3W
16.重量：632g
17.外形尺寸（深宽高mm）：170*32*120
（四）JM5981_3（应变应力/桥式传感器）
1.测点数：4
2.应变量程：±50000με、±25000με、±5000με、±2500με、±500με
3.分辨率：0.02με
4.测量误差：±0.2% FS±1με
5.平衡方式：硬件平衡，16bit-DAC
6.平衡范围：0 ～±25000με
7.供桥电压：2Vdc
8.应变接口：华伦插座
9.应变片阻值：50 ～ 20000Ω
10.可测量内容：全桥、半桥、1/4桥、三线制
11.采样方式：每通道独立ADC并行同步采集
12.AD位数：24bits
13.滤波器：10Hz,30Hz,100Hz,2kHz
14.通讯接口类型：CAN总线
15.功耗：0.6-1W
16.重量：632g
17.外形尺寸（深宽高mm）：170*32*120
（五）JM5981_4（应变应力/桥式传感器/热电阻/热电偶）
1.测点数：4
2.应变量程：±50000με、±25000με、±5000με、±2500με、±500με
3.分辨率：0.02με
4.测量误差：±0.2% FS±1με
5.平衡方式：硬件平衡，16bit-DAC
6.平衡范围：0 ～±25000με
7.供桥电压：2Vdc
8.应变接口：华伦插座
9.应变片阻值：50 ～ 20000Ω
10.可测量内容：全桥、半桥、1/4桥、三线制、热电偶、电阻及电阻型传感器
11.采样方式：每通道独立ADC并行同步采集
12.AD位数：24bits
13.滤波器：10Hz,30Hz,100Hz,2kHz
14.通讯接口类型：CAN总线
15.功耗：0.6-1W
16.重量：632g
17.外形尺寸（深宽高mm）：170*32*120
（六）JM5981_4A强振仪模块
1.测点数：4
2.电压量程：±5000mV、±2500mV、±500mV、±250mV、±50mV
3.分辨率：优于0.01%
4.测量精度：优于0.3%
5.分析带宽:DC～500Hz
6.平衡方式：硬件平衡，16bit-DAC
7.平衡范围：0 ～±2.5V
8.激励电源：+15V/±15V选配
9.接口：华伦
10.采样方式：每通道独立ADC并行同步采集
11.AD位数：24bits
12.滤波器：10Hz,30Hz,100Hz,2kHz
13.通讯接口类型：CAN总线
14.功耗：0.6-1W
15.重量：632g
16.外形尺寸：170*32*120
（七）JM5981_5数字通讯模块
1.2路RS485或RS422接口，1路CAN总线接口
2.提供DC12/24V供电输出
3.可接入各种通过CAN、RS422/485总线通讯的数字传感器
4.本公司振弦采集模块也可通过本接口接入
5.12V电源：+12V、GND
6.24V电源：+24V、GND
7.RS485：A、B、GND
8.RS422：R+、R-、T+、T-、GND
9.CAN总线：CANH、CANL、CANG
10.重量：632g
11.外形尺寸（深宽高mm）：170*32*120
（八）JM5981_6（应变应力/桥式传感/热电阻/热电偶）
1.测点数：8
2.应变量程：±60000με、±30000με、±15000με
3.分辨率：0.5με/1με/2με根据量程
4.测量误差：±0.2% FS±1με
5.平衡方式：初读数
6.供桥电压：2Vdc
7.应变接口：DB-26
8.应变片阻值：50 ～ 20000Ω
9.可测量内容：全桥、半桥、1/4桥（120Ω应变片无补偿）、1/4 桥（公共补偿片）、三线制自补偿应变片、电压输入(热电偶)、电阻及电阻型传感器（支持三线制）等
10.补偿测点：1个
11.AD位数：24bits
12.通讯接口类型：CAN总线
13.功耗：0.6-1W
14.重量：632g
15.外形尺寸（深宽高mm）：170*32*120
（九）JM5981电源模块
1.电池容量：12V/4.5AH
2.充电器：12.6V/1A
3.电源模块和主控适配器电源相互不影响
4.外形尺寸（深宽高mm）：170*32*120
