一、概述

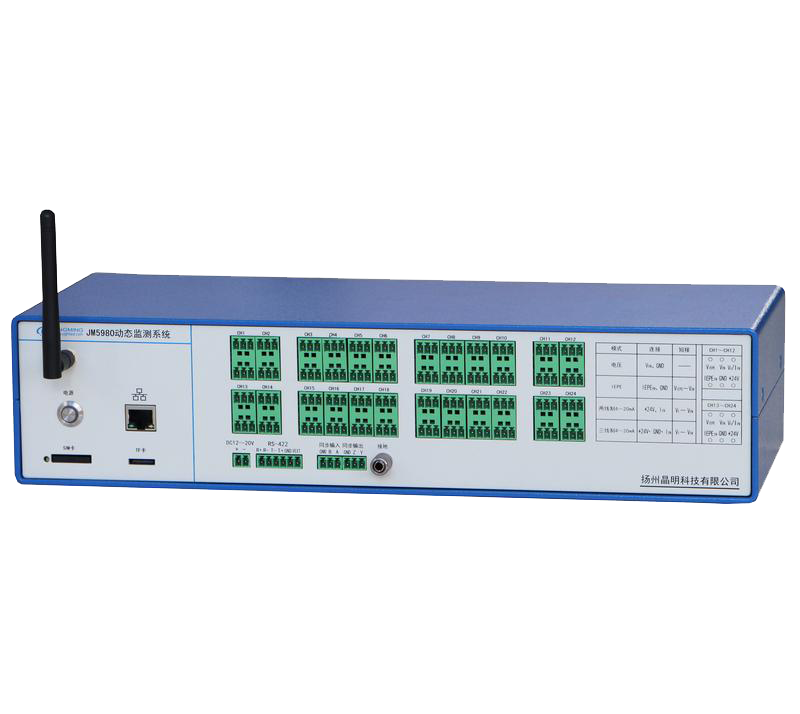

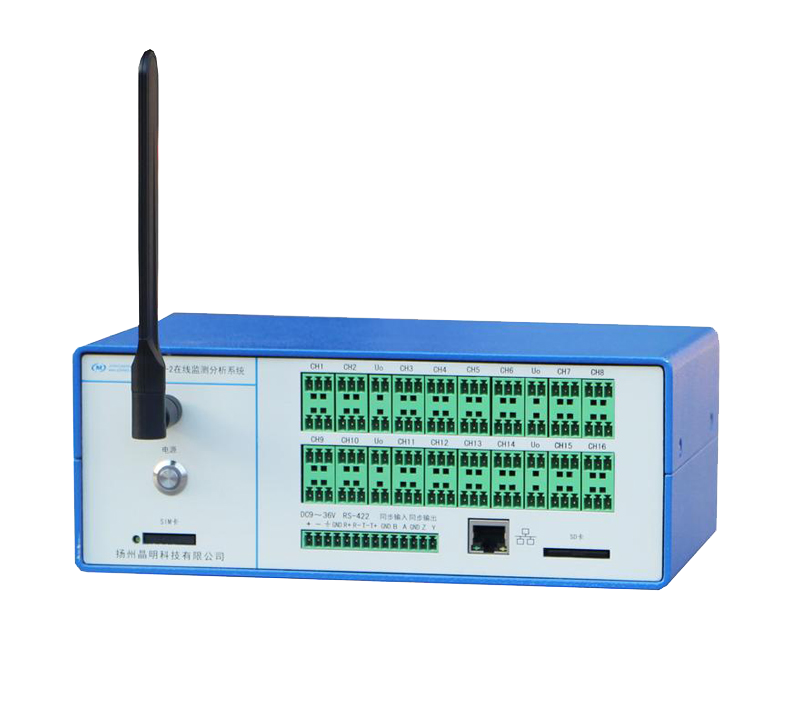

JM5980在线监测分析系统是一款低速动态的高性能采集系统，特别适合测点分布相对分散的工程测试场合的监测项目，所有测点同步进行采集。JM5980设备从SIM端口中插入开通流量的手机卡，在本地可以通过网线控制设备的设置和采集，远程可以通过网络控制的设置和采集。数据可以由设备内部的TF卡保存，大32GByte。同时送指定的服务器保存数据。可提供ftp方式供用户下载数据。

每个测点可以通过不同的组合接线，可接拾振器、IEPE型传感器、电流变送器，可以测量加速度、温度、力等信号，广泛应用于桥梁、建筑的检测试验现场。

通过配接JM3860应变桥盒，可以测试应变应力信号和桥式传感器。

使用公司配套的软件，可以对仪器进行远程设置。通过网页或手机端可以观察实时曲线和数据。也可以通过手机端软件对设备进行控制，获取设备状态等。该设备特别适合于远程长期监测，不需要在设备现场就可对仪器进行控制，用户不需要配置服务器，公司为每个客户分配有用户名和空间，数据可以安全存放于服务器。

二、应用范围

港口机械、桥梁建筑、轨道交通等从建设到投入运营整个阶段的状态监测；

工业现场、水电闸门、风电风机等大型结构的长期在线监测；

适合各种测点集中或分散的监测场合；

三、系统特点

可对桥梁、工程机械、建筑等大型结构的运营状况24小时连续不断进行监控，支持振动、电压、电流、IEPE等信号的监测

创新的同步机制，每测点间同步采样

先进的隔离技术和合理的接地，以及抗雷击能力，使系统具有极强的可靠性和抗干扰能力，用于各种工程现场的长期监测

系统具备断网、断电自恢复能力，实时显示网络状态信息，系统内置看门狗保护，能够恢复断电、断网前的工作状态高可靠性的远程网络组网

可通过以太网或4G和计算机连接，实现参数设置，现场调试和数据采集

内置大容量TF卡，保证在没有4G网络的情况下数据稳定可靠不丢失

全电子化、程控化设计

极高的交、直流精度和极/佳的交流幅频特性

便携式、箱式结构

四、系统组成

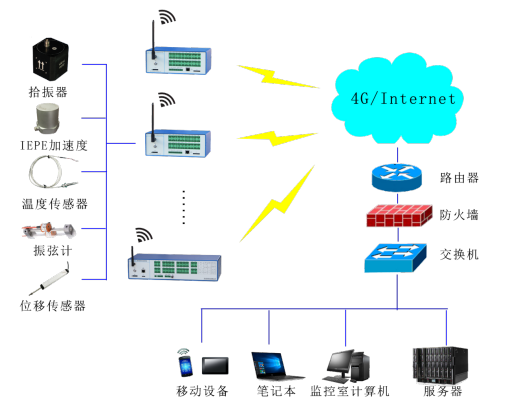

系统连接示意图

五、主要性能指标

1.通道数：8/16/24/32（可选）

2.AD位数：24 bits

3.采样方式：并行同步采样

4.采样速率： 200Hz/CH，多挡可设置

5.和上位机通讯接口：RJ45、4G

6.工作电源：外接直流电源

7.接口：插座

8.范围：12－36VDC

9.功率：7W（24通道）

10.存储卡类型：TF卡,大容量32G

11.信号输入类型：电压、IEPE、电流变送器，配接JM3860可测量应变、桥式传感器

12.接口：快装快卸端子排

13.量程档位：±10Vp、±5Vp、±1Vp、±500mVp、±100mVp、±50mVp、±10mVp

14.系统准确度：优于0.3%FS（预热半小时后测量）

15.系统稳定度：优于0.05/h（预热半小时后测量）

16.线性度：优于0.05%FS

17.失真度：优于0.1%

18.大分析带宽:DC～50Hz

19.噪声：小于3uVrms(输入短路，大增益及带宽折合至输入端)

20.滤波器：模拟滤波器

21.模拟滤波器：10、30、100、300Hz四挡分挡切换，切换方式为根据采样率自动或手动

22.抗混滤波器：DSP数字滤波，150dB/oct，根据采样率自动设置

23.IEPE工作电源：24V/4mA

24.激励电源：+12V、+24V

25.采用过采样技术，大大降低了对前置滤波器的要求，提升了系统的可靠性及精度

26.外形尺寸（L×W×H，mm）：390*70*150（24通道）
