1概述

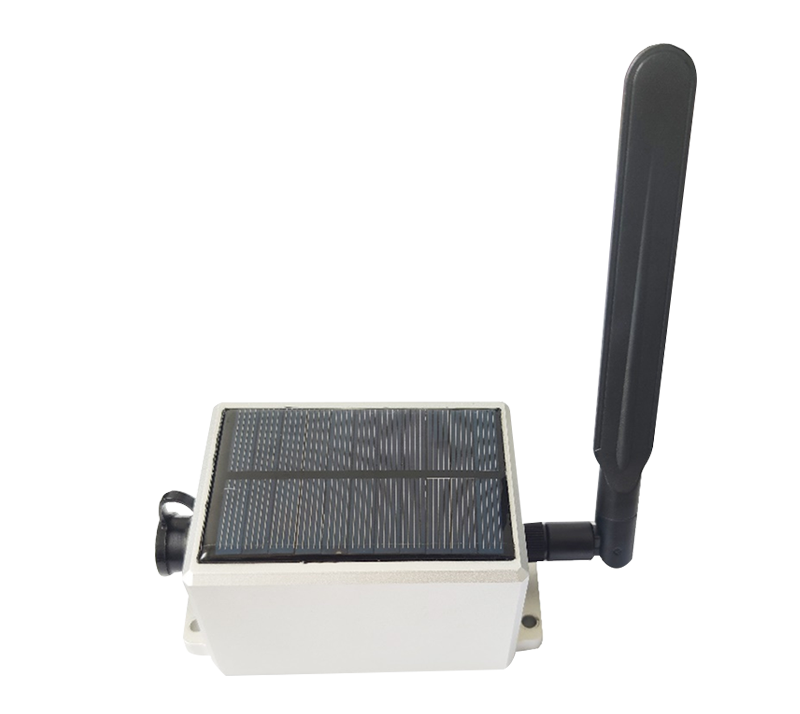

TH2G无线倾角传感器可针对危旧房屋、古代建筑、各种塔架等结构物地基的不均匀沉降、倾斜变形等物理特征量进行远程实时监测和分析。结构物数据可以通过4G网络上传至云端，用户可以通过大数据分析评估单体及区域结构物风险等级，提高管理效率和应急水平，避免损失。

TH2G是三轴倾角传感器，测量范围±90°，高精度0.005°，工作温度-40℃-+85℃。产品采用了高精度MEMS加速度计和高分辨力差分数模转换器，内置自动补偿和滤波算法，很大程度消除了环境变化造成的误差。

2产品特点

支持倾角和温度等精准测量、采集、存储等功能

支持2G/3G/4G通信功能

低功耗设计，内置大容量电池

支持设备自身工况状态检测（如：信号强度、电池电压等），定时上报

体积精巧，便于携带和安装

低功耗设计，包括休眠模式、定时上下线模式

配备太阳能充放电管理系统

看门狗设计，保证系统稳定

电源接口内置反相保护和过压保护

采用工业级设计，IP67防护等级

3产品应用

危房监测

桥梁桥塔测斜

大坝监测

边坡防灾

4主要技术参数

高采集频率：50Hz

量程：±90° （多档位可选）

高精度：0.005°

分辨力：0.001°

IP67防水等级

电池容量：3.7V/7.8Ah

功耗：低4.2mW

外部电压输入范围：DC9-24V

体积： L113*W 67* H57(mm)

重量：640g

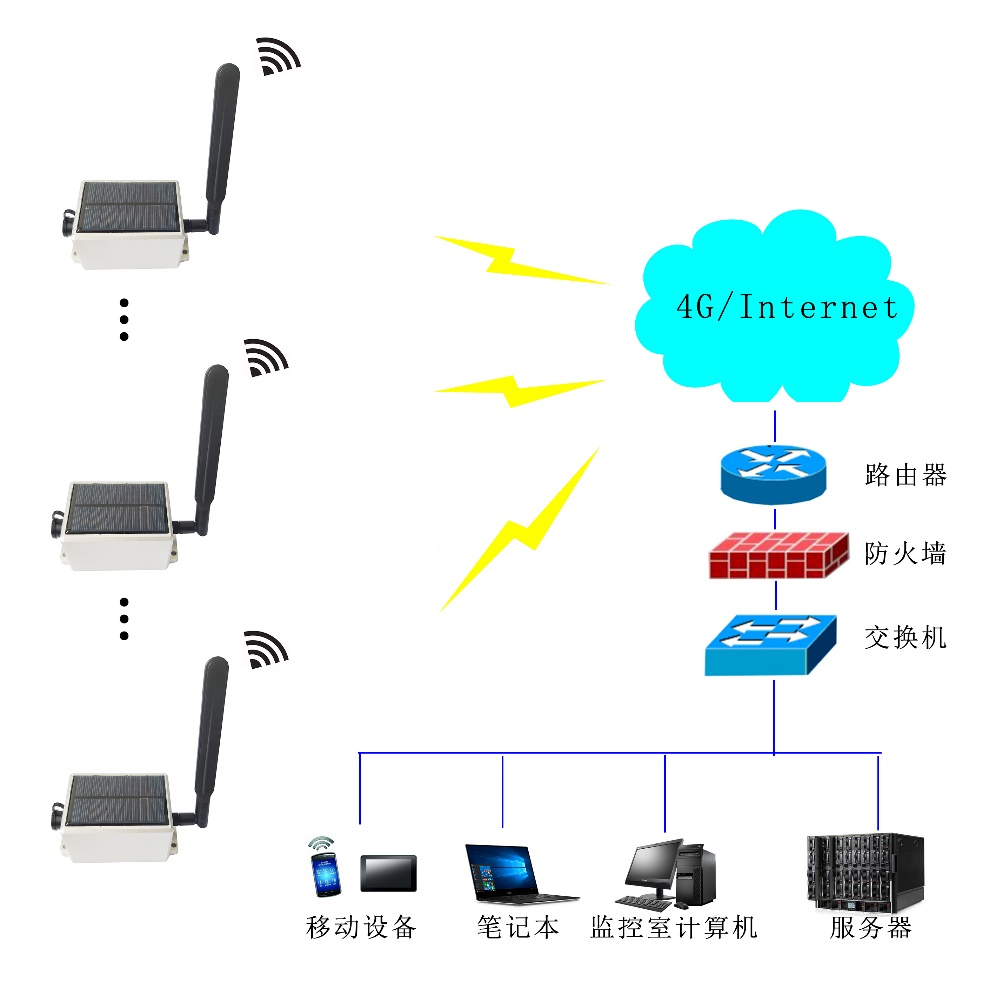

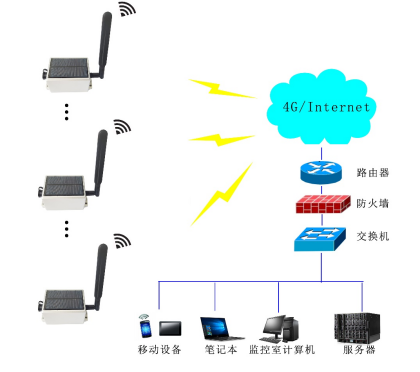

系统框图

产品介绍（除非特别注明，以下均为室温（25℃）环境下的典型值。）

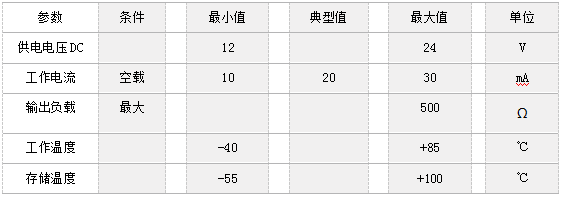

6.1电气指标

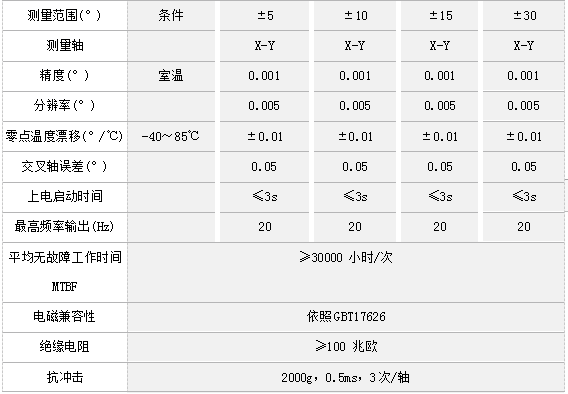

6.2性能指标

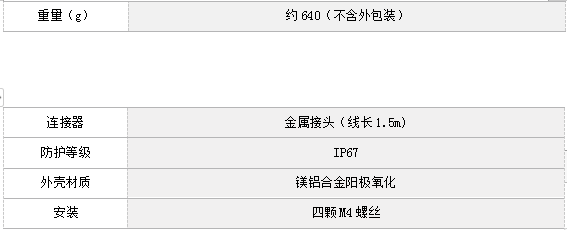

6.3机械特性

7安装尺寸图

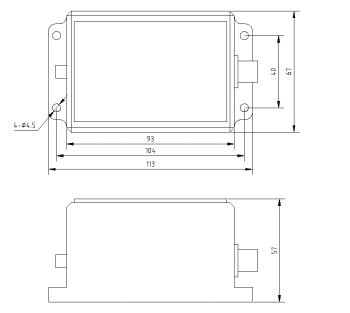

7.1金属外壳产品安装尺寸图：

7.2安装注意事项

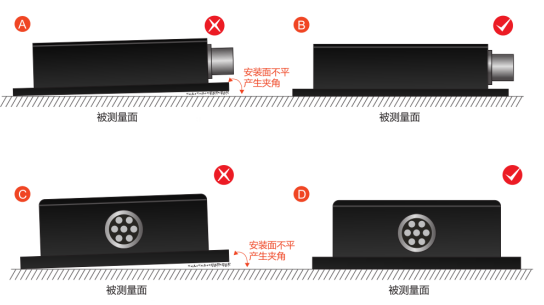

1)首先，要保证传感器安装面与被测量面完全紧靠，被测量面要尽可能水平，不能有如图A和图C中所示的夹角产生，正确安装方式如图B和图D所示。

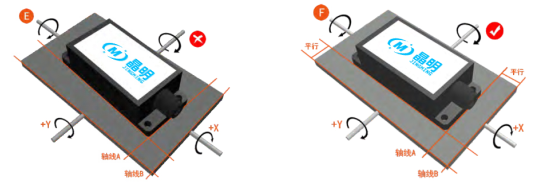

2)其次，传感器底边线和被测物体轴线不能有如E图所示的夹角产生，安装时应保持传感器底边线与被测物体转动轴线平行或正交。本产品可水平安装也可垂直安装（垂直安装需要定制），正确安装方式如图F所示。

3)传感器的安装面与被测量面必须固定紧密、接触平整、转动稳定，要避免由于加速度、振动产生的测量误差。

7.3线色定义

注意事项：

1、电源开关在插头上，插上插头为电源开，拔掉插头为电源关。

2、红线电源正，黑线GND，棕色RS485_A，橙色RS485_B，黄色调试线接电源正强制设备连接到调试端口6800不用需要包起来。电源开关在插头上，插上插头为电源开，拔掉插头为电源关。
