1概述

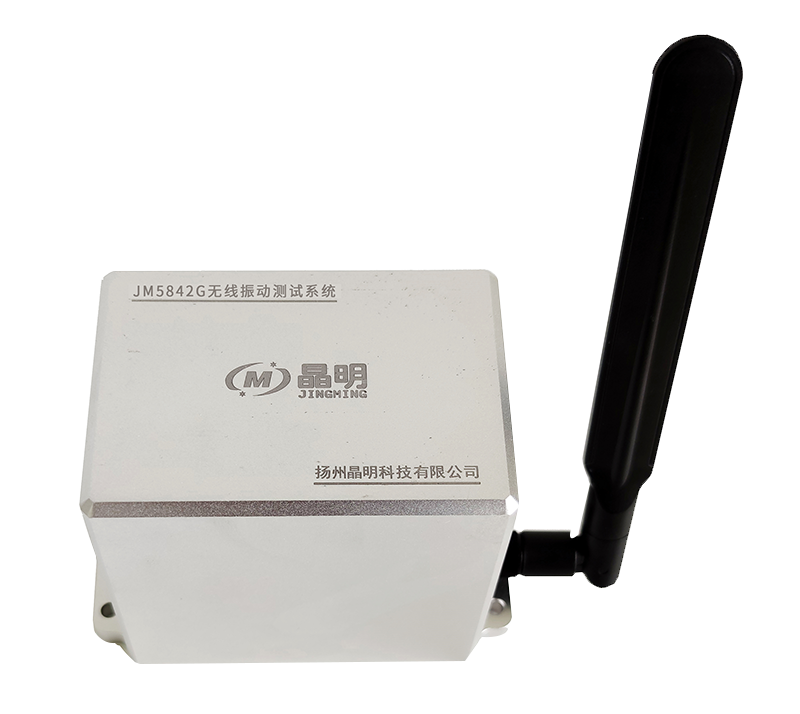

JM5842G是一款基于4G传输的无线三向振动监测系统，是理想的结构安全监测，预测性维护的得力助手。结构物数据可以通过4G网络上传至云端，用户可以通过大数据分析评估单体及区域结构物风险等级，提高管理效率和应急水平，避免损失。

系统内置三向高性能MEMS加速度传感器，量程±2g、±4g、±8g多档量程程控设置；内置大容量可充电锂电池，支持长时间待机测试。

2应用范围

适用于桥梁、房屋等大型结构、工程机械、港口机械等大型设备的运营状况长期在线监测

斜拉桥、悬索桥、系杆拱桥和施工中的缆索等索的基频、索力的测量

一般的结构的振动加速度及温度测量

3系统特点

支持加速度和温度等精准测量、采集、存储等功能

支持2G/3G/4G通信功能

低功耗设计，内置大容量电池

支持设备自身工况状态检测（如：信号强度、电池电压等），定时上报

体积精巧，便于携带和安装

低功耗设计，包括休眠模式、定时上下线模式

配备太阳能充放电管理系统，从而达到更长时间的现场监测使用

传感器通过CAT1网络进行并网实现通讯，支持任意多个振动传感器节点在线采集

内置大容量FLASH存储芯片，可以实时将采集到的振动数据进行本地存储实现备份

看门狗设计，保证系统稳定

电源接口内置反相保护和过压保护

4系统组成

JM5842G无线振动测试系统主机

客户端配置软件

系统监测平台

5采集器主要性能指标

1.测点数：X/Y/Z向加速度测量，外加一路温度测量

2.采集频率：32Hz/CH

3.量程：±2g、±4g、±8g

4.高分辨率：0.004mg

5.测量精度：±2000mg对应0.04mg，±4000mg对应0.08mg，±8000mg对应0.16mg

6.工作模式：实时采集、定时采集、休眠模式

7.通讯方式：4G

8.内置flash：32M

9.天线：外置

10.通讯距离：不限

11.电源：

a)内置大容量锂电池，3.7V/23.4AH

b)外接电源适配器DC9～24V，也给电池充电

12.结构形式：盒式

13.功耗：发送功率2.97W，待机功率0.507W，休眠功率0.0084W

14.防护等级：IP65

15.重量：1089g

16.外形尺寸（L×W×H，mm）: 115*67*90

6系统连接与软件

6.1仪器的连接

如下图所示，首先进行硬件连接。

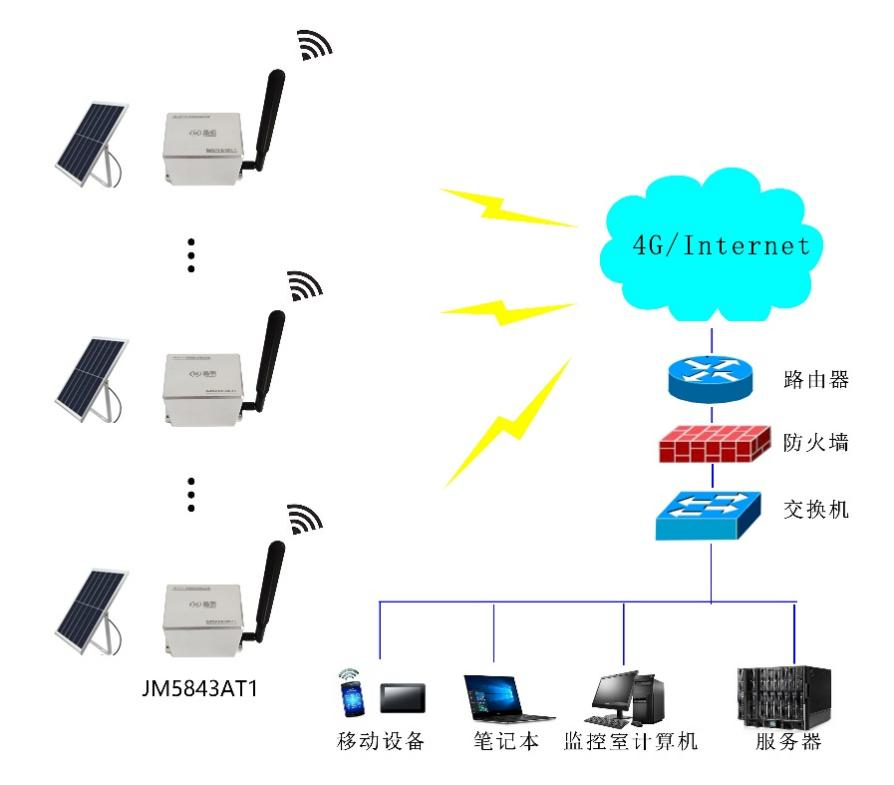

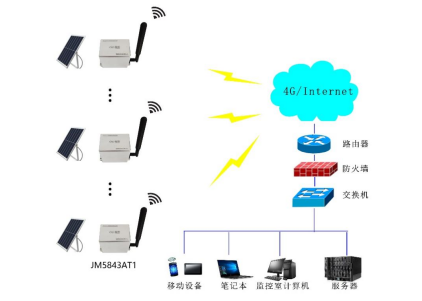

远程连接示意图

版本说明
