一、 概述

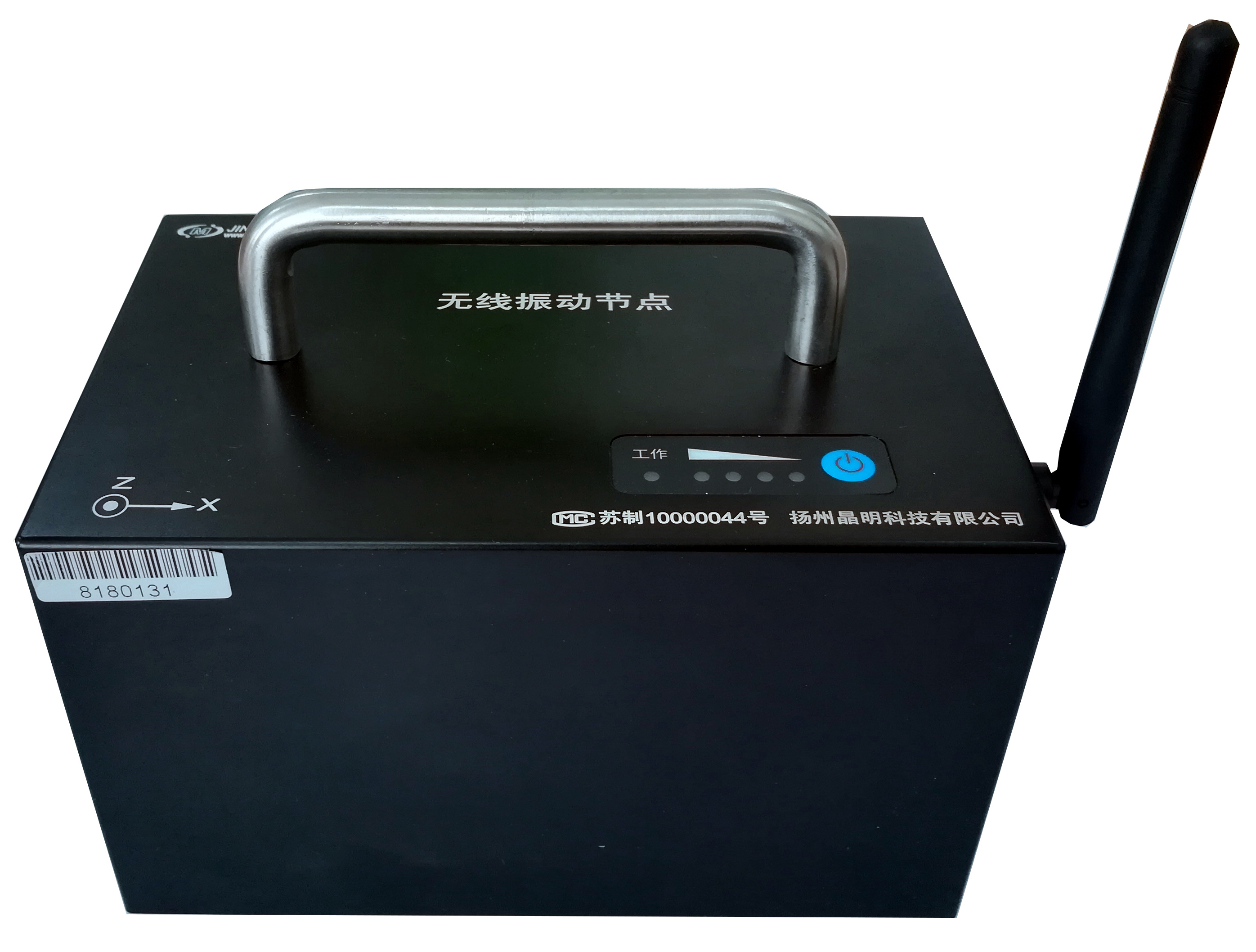

JM3872/JM3873/JM3874多功能振动测试系统是一套建筑桥梁动载、模态测试分析系统，利用ZigBee无线传输数据，广泛应用于桥梁、大型建筑及大型机械设备等不易实现人工激励的结构的实验模态分析。

二、 应用范围

l桥梁、大型建筑及大型钢桁架结构等的不测力法实验模态分析

l配合模态分析软件，方便、准确的获得各种桥梁及大型建筑的振型、固有频率、阻尼比等数据

三、 系统特点

l每台内置一个高灵敏度、低频拾振器(JM3873内置2个、JM3874内置3个拾振器)，另外扩1路外接通道，可接拾振器或电压信号

l拾振器信号的调理很完善，保留了拾振器的所有四挡挡位，同时具有积分功能及多挡增益、滤波器可供选择，保证了系统适用于各类拾振器的振动测试

l体积小巧，方便携带，直接安装于测点附近

l内嵌一次硬件积分电路，可直接实现位移的测量

l创新的无线传输协议配合内置的1GB存储器，保证了测试数据的可靠性及安全性

l通讯方式为ZigBee（非路由）+总线或ZigBee（路由）+总线，ZigBee路由模式节点之间可路由接力传输，提高了现场测点布置的方便性，用户可配置的网络组网结构，可配置为网状或星形网络

l系统可设置固定参考通道，在平稳振动时移动其他采集器，多次采集数据，不增加硬件投入，就可达到实验要求的任意多测点数

l全电子化、程控化设计、直观的工作状态指示

l内置大容量可充电锂电池

l无线配置及采集分析软件

四、 系统组成

无线连接非路由示意图（星型结构）

无线连接路由模式示意图（树型结构）

多台总线连接示意图

五、 主要性能指标

1. 通道数：JM3872为2通道（1路内置拾振器+1路外接电压通道）/JM3873为3通道（2路内置拾振器+1路外接电压通道）/JM3874为3通道（3路内置拾振器）

2. 工作电源：内置可充电锂离子电池

3. 电池容量：JM3872:3.7V/7.8AH采集/JM3873:11.1V/4.5AH采集/JM3874:11.1V/4.5AH采集

4. 可边充电边工作

5. 内置拾振器

量程：加速度、小速度、中速度、大速度可软件程控

通道序号： CH1:Z向；CH2:外接电压

6. 信号耦合方式：DC 或AC，程控设置；AC频率下限0.03Hz

7. 增益分挡：*1、*3、*10、*30、*100、*300、*1000、*3000，每通道独立设置

8. 增益精度：±0.3%

9. 量程：±5Vp

10. 积分：每通道独立设置

精度：±3%

频率范围：0.1～100Hz

11. 滤波器：

衰减率：-12dB/oct

分挡：10、30、100、300Hz 每通道独立设置

12. AD位数：24bits

13. 采样模式：过采样模式

14. 采样速率：1024Hz/CH，多挡可设置

15. 采样方式：每通道独立ADC并行同步采集

16. 工作模式：在线或离线

17. 数据上传方式：

a) 实时上传

b) 文件存储、抽点上传

c) 文件存储、文件上传

18. 内置存储器容量：1GB

19. 离线测试数据存储形式：文件

20. 离线测量文件数：512max

21. 功耗：3.7V/0.2A

22. ZIGBEE无线

a) 通讯协议： IEEE802.15.4/ZIGBEE

b) 天线：外接

c) 传输距离：500米（视距）

23. 总线（选配）

a) 总线类型： RS422

b) 接口类型：网口

传输距离：500米（节点之间），具有总线驱动功能
