一、概述

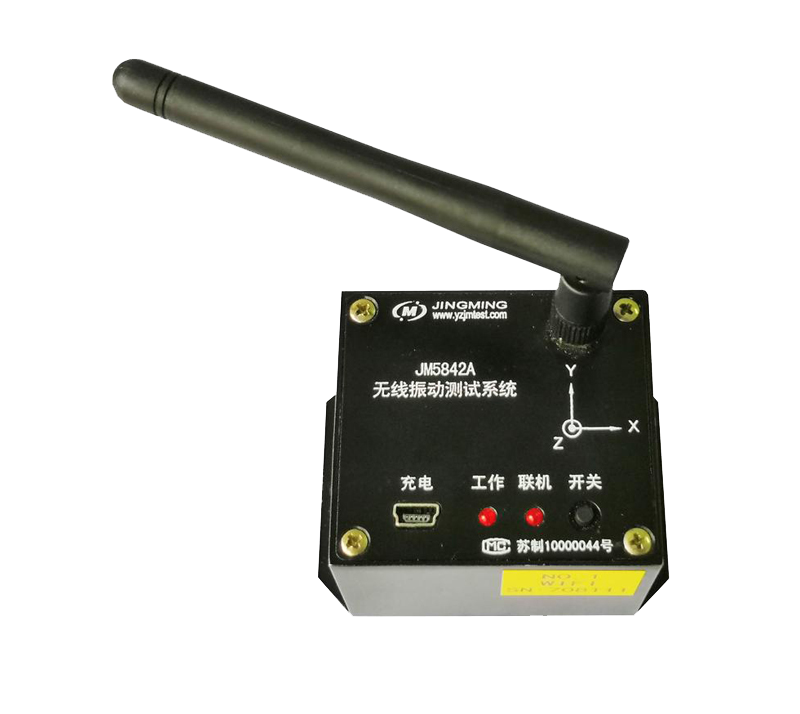

JM5842A无线振动测试仪属于工程型测试仪，内置内置X、Y、Z三轴向电容式加速度传感器，±2g/±6g满量程，多挡量程程控设置，内置大容量可充电锂电池，支持ZigBee或WiFi无线通讯，配套专/业的索力测试分析软件，特别适合大中型桥梁的索力测试，也可用于一般的振动测试。

二、应用范围

 适用于结构的振动加速度测量

土木工程、电子电器、汽车工业、机械工程、轨道交通、船舶工业、兵器工业等领域结构性能、动力学性能等测试，体积小巧，便于携带，适用于现场测试场合

三、系统特点

内置高性能三向加速度传感器

体积小巧，方便携带，可使用磁力座固定安装

内置可充电锂电池，无需外接电源即可连续工作8小时，电池满足航空运输规范，便于航空携带，适用各种工程试验现场

ZigBee无线或WiFi无线通讯可选，有效减少现场工作量，提高现场测试安全，适用于高危行业测试场合

内置1G存储，支持在线、离线测试， 一旦通讯异常数据可以存储在内置存储卡中，待通讯正常时，将存储卡的数据回收到电脑硬盘中，保证数据的完整性

四、系统组成

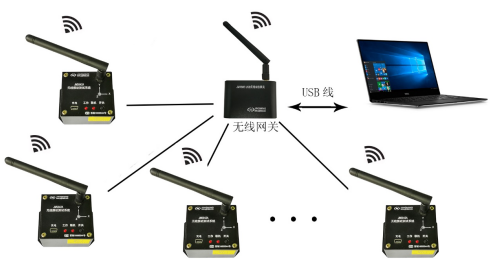

Zigbee无线连接示意图

WiFi无线连接示意图

五、主要性能指标

JM5842A主要技术指标

1.通道数：3，内置三向加速度传感器

2.工作电源：内置可充电锂离子电池

3.电池容量：3.7V/1.2AH

4.电池充电（USB口）：

a)充电接口：miniUSB

b)充电电压：5V±0.25V

c)充电电流： 500mA

d)充电电源：计算机USB电源或专用充电适配器

5.可边充电边工作

6.内置加速度传感器

a)频响：DC～500Hz

b)噪声谱密度：50ug/

c)横向灵敏度：<5%

d)通道序号：CH1:X向；CH2:Y向；CH3:Z向

7.信号耦合方式：DC及AC每通道独立设置

8.AC耦合下限频率：0.01Hz（-5%）

9.量程：±6g、±2g、±0.6g、±0.2g、±0.06g、±0.02g每通道多档独立设置

10.精度：±0.2%

11.AD位数：24bits

12.采样模式：过采样模式

13.采样速率：1000Hz/CH，多档可设置(离线采集采样率1600Hz/CH)

14.采样方式：每通道独立ADC并行同步采集

15.工作模式：在线或离线

16.数据上传方式：

实时上传

抽点上传、节点暂存、文件上传

节点存文件（离线采集）

触发采样，读文件

17.内置存储器容量：1G

18.离线测试数据存储形式：文件

19.离线测量文件数：126max

20.功耗：3.7V/0.15A

21.工作时间：约8h

22.无线：

通讯协议： IEEE802.15.4/ZIGBEE通讯协议

天线：外接

传输距离：500米（视距）

23.尺寸：60（L）* 46(W)* 38(H，不含天线)

JM1803 USB网关主要技术指标

1.连接接口：miniUSB

2.通讯接口：USB

3.工作电源：计算机USB口供电

4.无线：

a)通讯协议：符合IEEE802.15.4/ZIGBEE通讯标准

b)支持节点容量：128

5.总线：(本系统不适用)

a)通讯接口类型：RJ45

b)通讯总线类型：RS422

c)外接电源：本系统不适用

d)支持节点容量：100

e)总线/无线工作方式选择：微型拨动开关
