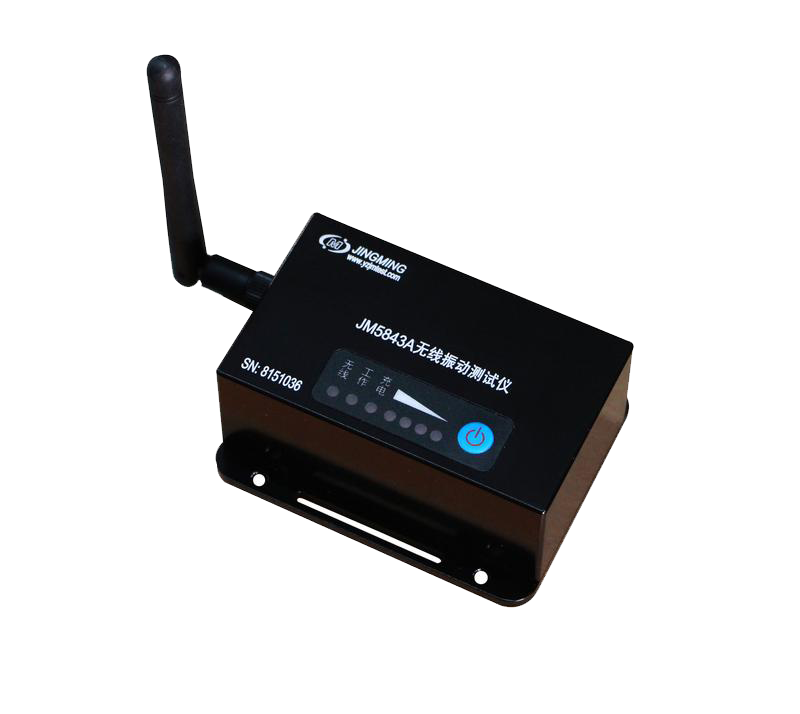

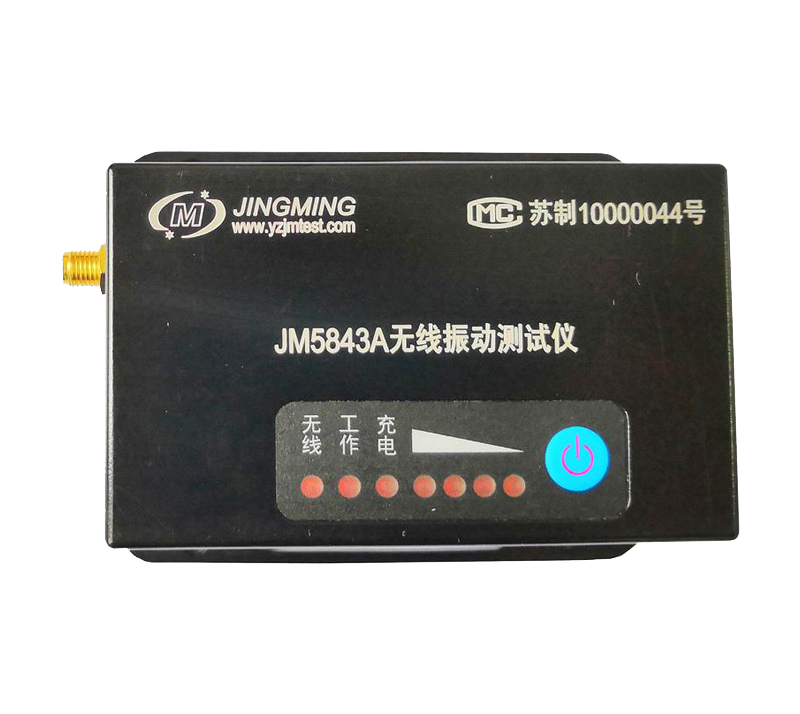

JM5843A无线振动测试系统
返回列表
公司为用户提供传感器、信号源、功率放大器、激振器、信号调理及数据采集分析等全套测试分析设备,并可根据客户实际需求进行产品研发、定制等服务,是业内产品和服务较齐全的厂家之一,为客户提供“一站式”生产、研发、服务的完整解决方案。 作为一家技术型生产企业,公司拥有一批的技术研发团队,并且每年在研发领域投入了大量的资金,以保证为客户提供高品质的产品和系统解决方案。 公司始终关注国内外无线测控新技术和新发展,是国内较早运用ZigBee通讯协议推出无线遥测系统的厂家之一。我们的无线应变、无线振动、无线振弦等系列产品,具有体积小巧、传输距离远、安装方便、供电灵活、采集同步、同区域互不干扰、软件、使用便捷等应用特点,长期以来深受用户喜爱和信赖。
咨询服务热线:
400-658-2198
产品详情

一、概述

JM5843A无线振动测试仪属于工程型测试仪,内置单轴向高性能MEMS加速度传感器,±2g满量程,多挡量程程控设置,内置大容量可充电锂电池,支持ZigBee或WiFi无线通讯,配套专/业的索力测试分析软件,特别适合大中型桥梁的索力测试,也可用于一般的振动测试。

二、应用范围

 斜拉桥、悬索桥、系杆拱桥和施工中的缆索等索的基频、索力的测量

 结构的振动加速度测量

三、系统特点

内置高性能单向加速度传感器

体积小巧,方便携带,可使用磁力座固定安装

内置可充电锂电池,无需外接电源即可连续工作超过12小时,电池满足航空运输规范,便于航空携带,适用各种工程试验现场

ZigBee无线或WiFi无线通讯可选,有效减少现场工作量,提高现场测试安全,适用于高危行业测试场合

内置1G存储,支持在线、离线测试, 一旦通讯异常数据可以存储在内置存储卡中,待通讯正常时,将存储卡的数据回收到电脑硬盘中,保证数据的完整性

四、系统组成

JM5843A星型图

Zigbee无线连接示意图

JM5843A树形系统图

Zigbee(路由)无线连接示意图

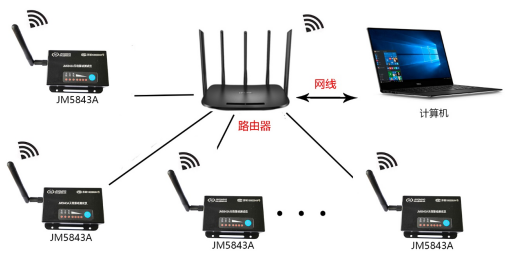

WiFi无线连接示意图

五、主要性能指标

JM5843A主要技术指标

1.通道数:1,内置单轴Z向加速度传感器

2.工作电源:内置可充电锂离子电池

3.电池容量:3.7V/2.6AH

4.电池充电(USB口)

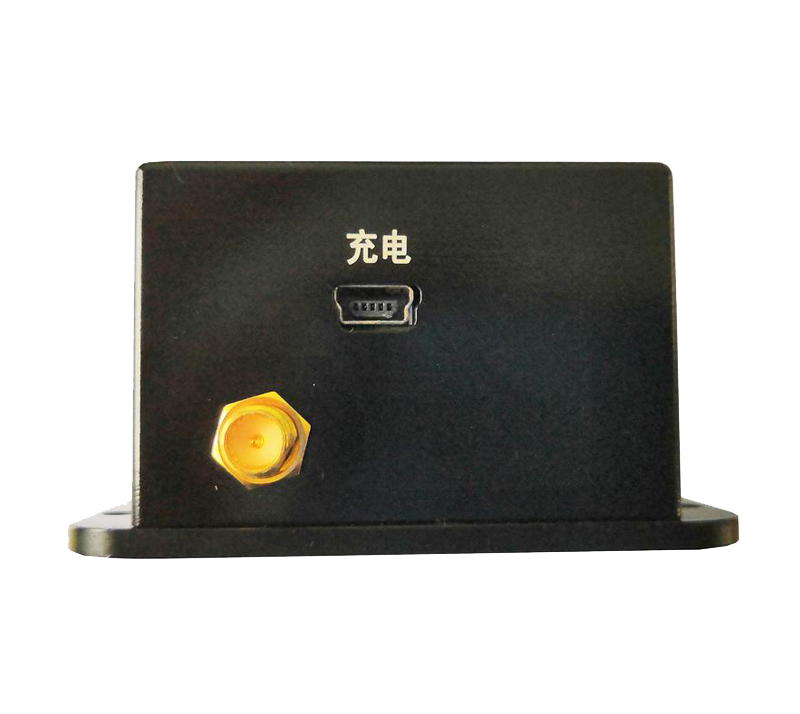

a)充电接口:miniUSB

b)充电电压:5V±0.25V

c)充电电流: 500mA

d)充电电源:计算机USB电源或专用充电适配器

5.可边充电边工作

6.内置加速度传感器

量程:±2g

频响:DC~100Hz

横向灵敏度:<5%

7.信号耦合方式:DC及AC

8.AC耦合下限频率(-3dB):0.2Hz、0.02Hz

9.量程:AC耦合多挡量程可设置,DC耦合仅支持±2g量程

10.精度:±0.5%

11.AD位数:24bits

12.采样模式:过采样模式

13.采样速率:高1KHz,多档可设置

14.工作模式:在线或离线

15.内置存储器容量:1GB

16.离线测试数据存储形式:文件

17.离线测量文件数:128

18.功耗:3.7V/0.1A

19.工作时间:>12h

20.无线

通讯协议: IEEE802.15.4/ZIGBEE通讯协议

天线:外接

通讯距离:视距500米

21.尺寸:60(L)* 46(W)* 38(H,不含天线)

JM1803 USB网关主要技术指标

1.连接接口:miniUSB

2.通讯接口:USB

3.工作电源:计算机USB口供电

4.无线:

a)通讯协议:符合IEEE802.15.4/ZIGBEE通讯标准

b)支持节点容量:128

5.总线:(本系统不适用)

a)通讯接口类型:RJ45

b)通讯总线类型:RS422

c)外接电源:本系统不适用

d)支持节点容量:100

e)总线/无线工作方式选择:微型拨动开关
