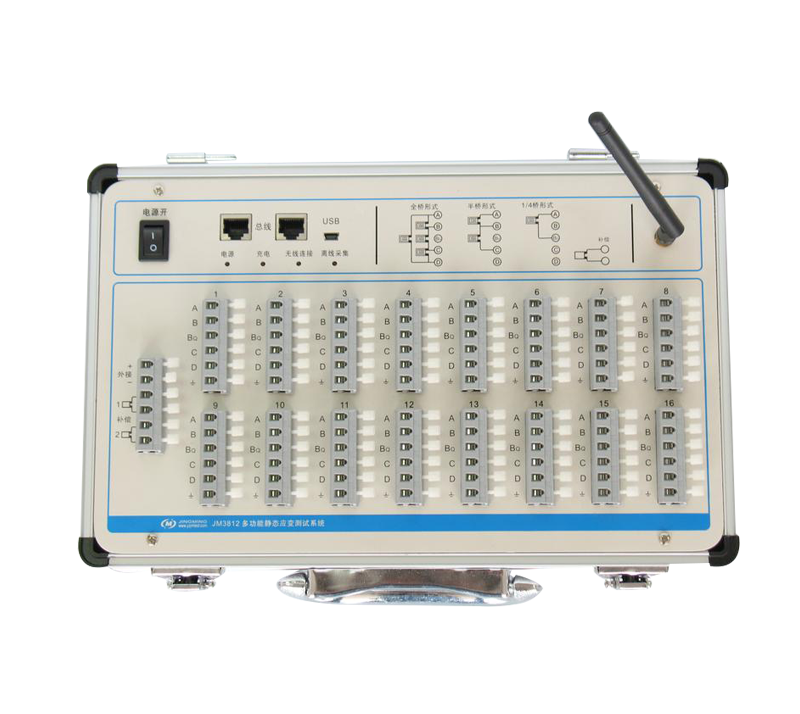

JM3812多功能静态应变测试系统每台仪器16测点，特别适合测点分布相对集中的工程测试场合。系统支持单台USB接口直接联接测试及多台之间通过总线级联组网测试。仪器支持AC220V供电及外接直流电源供电，并且直流供电的范围很宽，使用十分便捷。仪器内置大容量存储器，可保存数万次测试数据。仪器每个测点桥路独立设置，每台仪器有2个补偿片接入端子，可在软件中为每个测点分别选择任意补偿片，现场测试方式更加灵活。
系统采用基于ZigBee协议的自组织、自恢复网络，网络具有极高的可靠性。每台设备具有无线路由功能，设备间传输距离视距500米，可以很方便地组成大型强健的无线测试网络，通过无线路由传输距离可达数十公里，特别适合大型桥梁等结构物的测试。
系统还支持USB 单机连接及总线组网测试，适应了各种现场的复杂情况。
配接JM1813网关可组成远程遥测系统。
二、应用范围
高校实验室教学实验（土木工程等力学专 业）
工程试验现场（混凝土或钢结构的静载强度试验）
三、系统特点
每一测点独立组桥，支持全桥、半桥、1/4桥（120Ω应变片无补偿、公共补偿、三线制）、电压（热电偶）、电阻及电阻型传感器（支持三线制）,支持1/4桥导线电阻自动测试、4-20mA变送器等
多测点设备具双补偿片设计，而且可自由配置，适应多种试件或温度场要求
电子开关切换测点，真正消除了热电势及开关接触电势的影响，具有极高的稳定性及回复性
电池供电，USB、外接直流电源充电，充分适应现场供电要求
内建完善的充电管理功能，电池容量直观显示，支持外接直流电源（太阳能电池）及总线充电
多种量程可设置，适合各种应变测试
导线电阻测量：自动计算长导线电阻，系统完成对测量结果的自动修正
内置大容量存储器，支持在线、离线测试，重新上电可继续上次测量
采用分布式结构，进口优质按压端子，方便了现场接线工作
支持USB、总线组网、ZigBee无线组网、2G/3G/4G远程遥测等多种测试方式
具有准动态测试功能，可部分替代动静态应变仪用于桥梁等的动应变测试
高稳定性、高可靠性，适用于长期监测测试
配套专 业的测试分析软件，适合各类工程测试
系统组成

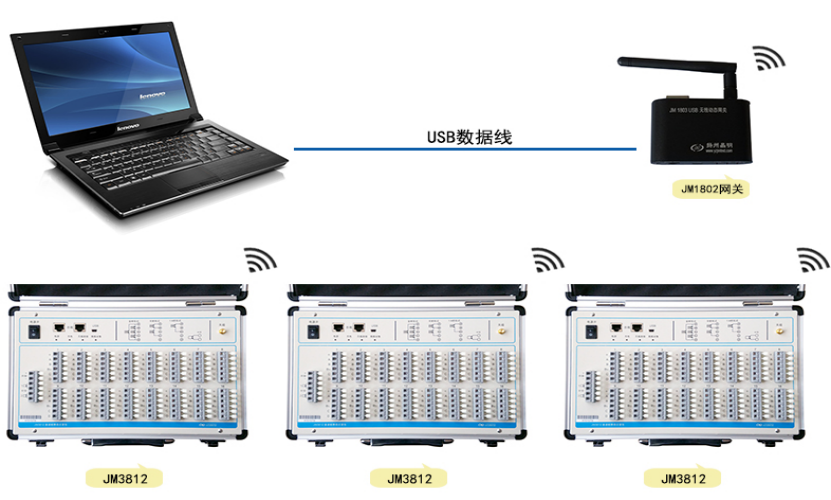

无线连接示意图

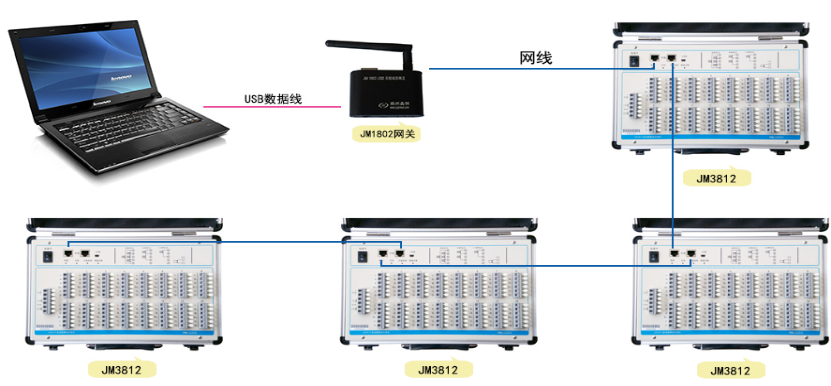

多台总线连接示意图

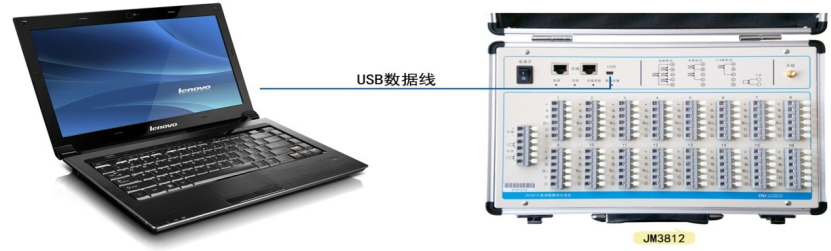

单台USB连接示意图
五、主要性能指标
JM3812主要性能指标
1.测点数：16测点
2.量程：±15000µε/±30000µε/±60000µε可设置
3.分辨率：0.5µε/1µε/2µε（根据量程）
4.测量精度：±0.2% FS±1με
5.平衡方式：初读数法
6.平衡范围：±15000µε/±30000µε/±60000µε（根据量程）
7.桥压：DC2V
8.灵敏系数设置范围：无限 制
9.稳定性：温漂：<1με/℃；时漂：<3με/4h
10.应变片阻值：50 ～ 20000Ω，理论无限 制
11.采样速率：1Hz/2Hz（静态测试）
600Hz总采样率（动态测试）
12.桥路类型：全桥、半桥、1/4桥（120Ω应变片无补偿）、1/4 桥（公共补偿片）、三线制自补偿应变片、电压输入(热电偶)、电阻及电阻型传感器（支持三线制）、4-20mA变送器等
13.桥路设置方式：每通道独立设置
14.电压输入范围：0～±1V多档可设置
15.支持高速测量功能
a)单点高512Hz，16测点高32Hz
b)多台测试时存文件
c)噪声：<1µεrms
16.AD位数：24bits
17.接口：快装卸端子排
18.工作模式：在线或离线
19.内置存储器容量：2MB（可扩充至8MB）
20.离线测试数据存储形式：文件
21.离线测量文件数：15max
22.内置可充电锂离子电池，可边充电边工作
23.USB： 单台设备可通过USB口实现完全的测试功能
24.无线
a)通讯协议： IEEE802.15.4/ZigBee通讯协议
b)天线：外接
c)传输距离：设备间视距500米，多设备间路由可达数十公里
25.总线
a)通讯接口类型：RJ45
b)通讯总线类型：RS422
c)总线传输距离：相邻设备间不低于1200米
d)总线供电范围：DC 9～36V
e)总线可为锂电池充电，充电电流100mA（慢充）
26.系统容量：系统支持多个网络系统同时工作，单个网络系统支持不少于256台设备
27.电池容量：3.7V/10AH
28.电池充电（USB口）
充电接口：miniUSB
充电电压：5V±0.25V
充电电流： 500mA（快充）
充电电源：计算机USB电源或专用充电适配器
29.功耗：3.7V/0.25A
30.使用环境: GB6587.1-86-Ⅱ
31.结构形式：箱式
32.重量（Kg）：2.3
33.尺寸(L*W*H,mm)：330*236*126
JM1802 USB 网关主要性能指标
1.连接接口：miniUSB
2.通讯接口：USB
3.工作电源：计算机USB口供电
4.无线：
a)通讯协议：符合IEEE802.15.4/ZIGBEE通讯标准
b)支持节点容量：256
5.总线：
a)通讯接口类型：RJ45
b)通讯总线类型：RS422
c)外接电源供电范围（可根据需要接入）：9～36VDC
d)支持节点容量：128
6.有线/无线工作方式选择：微型拨动开关
7.重量：70g
8.外形尺寸(L×W×H,mm):70×55×24
