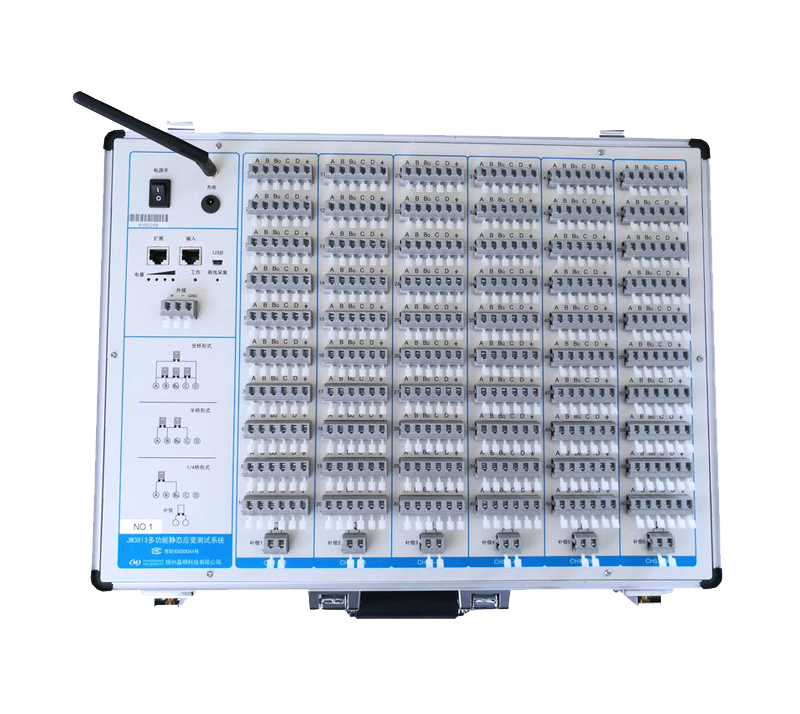

JM3813多功能静态应变测试系统
返回列表
公司为用户提供传感器、信号源、功率放大器、激振器、信号调理及数据采集分析等全套测试分析设备,并可根据客户实际需求进行产品研发、定制等服务,是业内产品和服务较齐全的厂家之一,为客户提供“一站式”生产、研发、服务的完整解决方案。 作为一家技术型生产企业,公司拥有一批的技术研发团队,并且每年在研发领域投入了大量的资金,以保证为客户提供高品质的产品和系统解决方案。 公司始终关注国内外无线测控新技术和新发展,是国内较早运用ZigBee通讯协议推出无线遥测系统的厂家之一。我们的无线应变、无线振动、无线振弦等系列产品,具有体积小巧、传输距离远、安装方便、供电灵活、采集同步、同区域互不干扰、软件、使用便捷等应用特点,长期以来深受用户喜爱和信赖。
咨询服务热线:
400-658-2198
产品详情

一、概述

JM3813多功能静态应变测试系统每台仪器60测点,可扩展至6000测点,特别适合测点分布相对集中的工程测试场合。系统支持单台USB接口直接联接测试及多台之间通过总线级联组网测试。仪器支持AC220V供电及外接直流电源供电,并且直流供电的范围很宽,使用十分便捷。仪器内置大容量存储器,可保存数万次测试数据。仪器每个测点桥路独立设置,每台仪器有六个补偿片接入端子,可在软件中为每个测点分别选择任意补偿片,现场测试方式更加灵活。

JM3813多功能静态应变测试系统是创新设计的第三代静态应变仪,不用连接线,不用短接片,真正地消除了热电势的影响,仪器自身不会产生漂移,系统绝 对真实反映应变信号的实际变化;同时系统也具有诸多适应现场测试(如测点利用率、供电方式、组网方式、测试方式、远程遥测等)的人性化功能。我们的振弦式测试产品和电阻应变式测试产品可以无缝集成于一个测试系统中。支持多种桥路形式及传感器、支持多种通讯接口的万 能应变测试系统。

二、应用范围

高校实验室教学实验(土木工程等力学专 业)

工程试验现场(混凝土或钢结构的静载强度试验)

土木工程、汽车工业、机械工程、轨道交通等领域大型结构集中式结构性能测试(结构强度、疲劳试验、伪动力试验)

三、系统特点

每一测点独立组桥,支持全桥、半桥、1/4桥(120Ω应变片无补偿、公共补偿、三线制)、电压(热电偶)、电阻及电阻型传感器(支持三线制),支持1/4桥导线电阻自动测试、4-20mA变送器等

多测点设备具六补偿片设计,而且可自由配置,适应多种试件或温度场要求

电子开关切换测点,真正消除了热电势及开关接触电势的影响,具有极高的稳定性及回复性

电池、外接直流电源或总线供电,充分适应现场供电要求

内建完善的充电管理功能,电池容量直观显示,支持外接直流电源(太阳能电池)及总线充电

多种量程可设置,适合各种应变测试

导线电阻测量:自动计算长导线电阻,系统完成对测量结果的自动修正

内置大容量存储器,支持在线、离线测试,重新上电可继续上次测量

采用分布式结构,进口优质按压端子,方便了现场接线工作

支持USB、总线组网、ZigBee无线组网、2G/3G/4G远程遥测等多种测试方式

具有准动态测试功能,可部分替代动静态应变仪用于桥梁等的动应变测试

高稳定性、高可靠性,适用于长期监测测试

配套专 业的测试分析软件,适合各类工程测试

四、系统组成

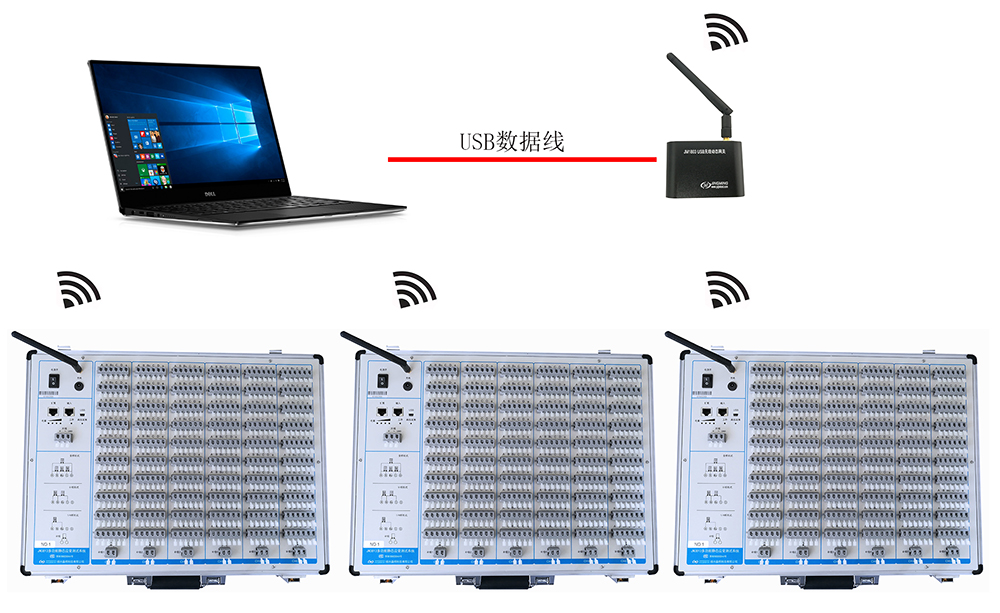

JM3813无线连接

无线连接示意图

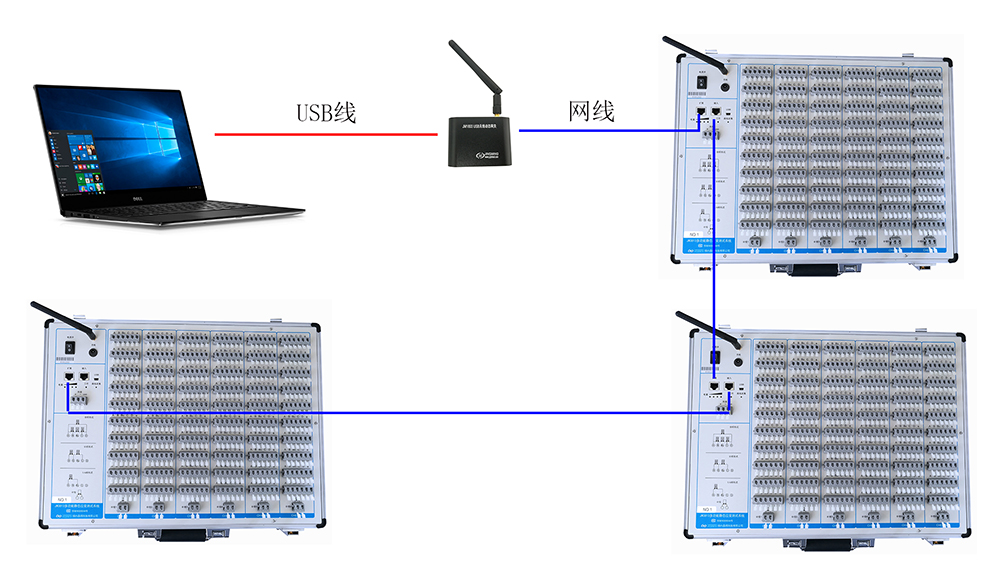

JM3813多台总线连接

多台总线连接示意图

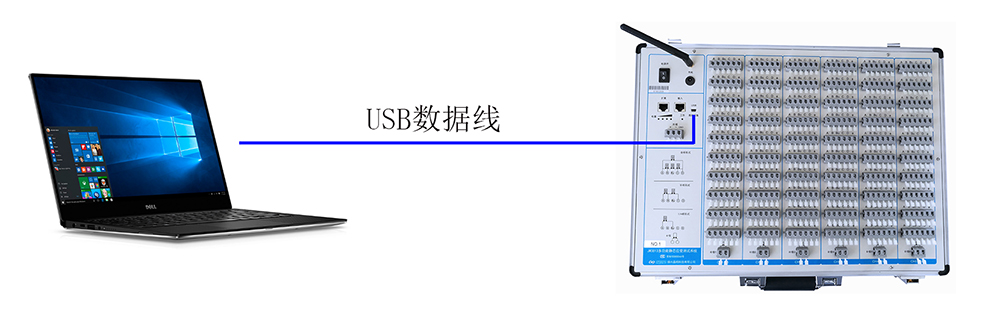

JM3813单台usb连接

单台USB连接示意图

五、主要性能指标

1.测点数:60测点

2.量程:±15000µε/±30000µε/±60000µε可设置

3.分辨率:0.5µε/1µε/2µε(根据量程)

4.测量精度:±0.2% FS±1με

5.平衡方式:初读数法

6.平衡范围:±15000µε/±30000µε/±60000µε(根据量程)

7.桥压:DC2V

8.灵敏系数设置范围:无限 制

9.稳定性:温漂:<1με/℃;时漂:<3με/4h

10.应变片阻值:50 ~ 20000Ω,理论无限 制

11.采样速率:1Hz/2Hz(静态测试)

                      600Hz总采样率(动态测试)

12.桥路类型:全桥、半桥、1/4桥(120Ω应变片无补偿)、1/4 桥(公共补偿片)、三线制自补偿应变片、电压输入(热电偶)、电阻及电阻型传感器(支持三线制)、4-20mA变送器等

13.桥路设置方式:每通道独立设置

14.电压输入范围:0~±1V多档可设置

15.AD位数:24bits

16.接口:快装卸端子排

17.工作模式:在线或离线

18.内置存储器容量:2MB(可扩充至8MB)

19.离线测试数据存储形式:文件

20.离线测量文件数:15max

21.内置可充电锂离子电池,可边充电边工作

22.USB: 单台设备可通过USB口实现完全的测试功能

23.无线

a)通讯协议: IEEE802.15.4/ZigBee通讯协议

b)天线:外接

c)传输距离:设备间视距500米,多设备间路由可达数十公里

24.总线

a)通讯接口类型:RJ45

b)通讯总线类型:RS422

c)总线传输距离:相邻设备间不低于1200米

d)总线供电范围:DC 9~36V

e)总线可为锂电池充电,充电电流100mA(慢充)

25.系统容量:系统支持多个网络系统同时工作,单个网络系统支持不少于256台设备

26.电池容量:11.1V/4.5AH

27.充电器:12.6V/1A

28.功耗:11.1V/0.45A

29.使用环境: GB6587.1-86-Ⅱ

30.结构形式:箱式

31.重量(Kg):5.1

32.尺寸(L*W*H,mm):460*340*105

JM1802 USB 网关主要性能指标


1.连接接口:miniUSB

2.通讯接口:USB

3.工作电源:计算机USB口供电

4.无线:

a)通讯协议:符合IEEE802.15.4/ZIGBEE通讯标准

b)支持节点容量:256

5.总线:(本系统不适用)

a)通讯接口类型:RJ45

b)通讯总线类型:RS422

c)外接电源供电范围(可根据需要接入):9~36VDC

d)支持节点容量:128

6.有线/无线工作方式选择:微型拨动开关

7.重量:70g

8.外形尺寸(L×W×H,mm):70×55×24
