产品详情

一、概述

JM3818C多功能静态应变测试系统每台仪器8点,可扩展至8*256测点,特别适合测点分布相对分散的工程测试场合。仪器内置大容量可充电电池,也支持外接直流电源(蓄电池)供电,并且直流供电的范围很宽,使用十分便捷,多台仪器有线组网测试时,可由通讯线缆集中供电,方便了现场的布线。仪器内置大容量存储器,可保存数万次测试数据。仪器每个测点桥路独立设置,每台仪器有一个补偿片接入端子现场测试方式更加灵活。

JM3818C多功能静态应变测试分析系统是国内扬州晶明科技有限公司采用自主知识产权的第三代静态应变测试技术,使静态应变测试的稳定性及现场适应性得到了较大的突破。测点不用连接线、不用短接片,真正地消除了热电势的影响,仪器自身不会产生漂移,系统绝/对真实反映应变信号的实际变化;同时系统也具有诸多适应现场测试(如测点利用率、供电方式、组网方式、测试方式、远程遥测等)的人性化功能。我们的振弦式测试产品和电阻应变式测试产品可以无缝集成于一个测试系统中。支持多种桥路形式及传感器、支持多种通讯接口的万/能应变测试系统。

二、应用范围

特别适用于测点分散、布线复杂的场合

广泛应用于机械制造、土木工程、桥梁建设、国防工业、交通运输等领域

三、系统特点

体积小巧、方便携带

安装方便,可使用强磁吸盘安装,免除繁琐的现场布线

每一测点独立组桥,支持全桥、半桥、1/4桥(120Ω应变片无补偿、公共补偿、三线制)、电压(热电偶)、电阻及电阻型传感器(支持三线制),支持1/4桥导线电阻自动测试、4-20mA变送器等

电子开关切换测点,真正消除了热电势及开关接触电势的影响,具有极高的稳定性及回复性

先进的隔离技术和合理的接地,使系统具有极强的抗干扰能力,适用于各种工程现场的检测

电池供电、USB或外接电源充电,充分适应现场的供电要求

多种量程可设置,适合各种应变测试

内置大容量存储器,支持在线、离线测试,重新上电可继续上次测量

采用分布式结构,进口优质按压端子,方便了现场接线工作

总线组网、选配JM1813可2G/3G/4G远程遥测

高稳定性、高可靠性,适用于长期监测测试

配套专/业的测试分析软件,适合各类工程测试

四、系统组成

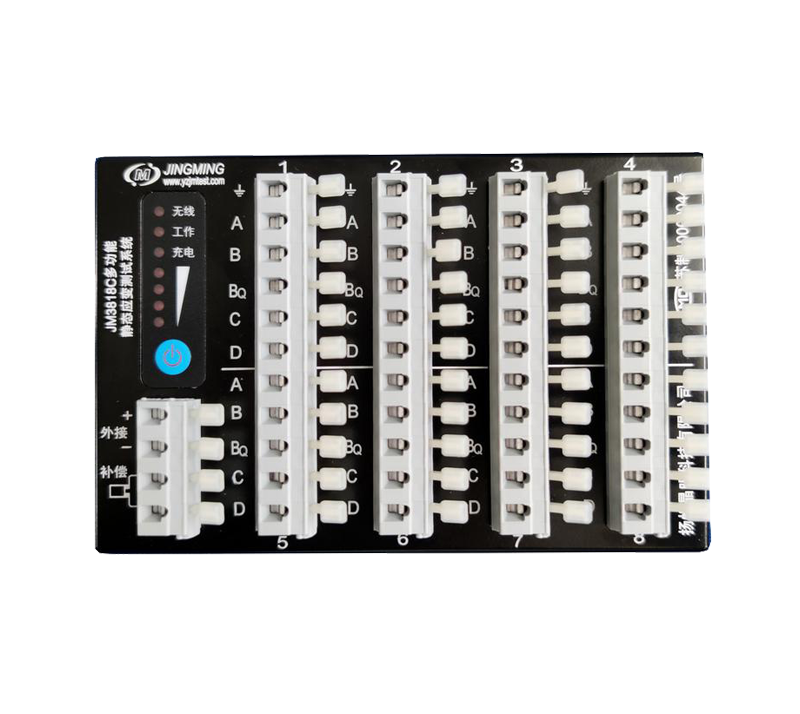

JM3818C系统

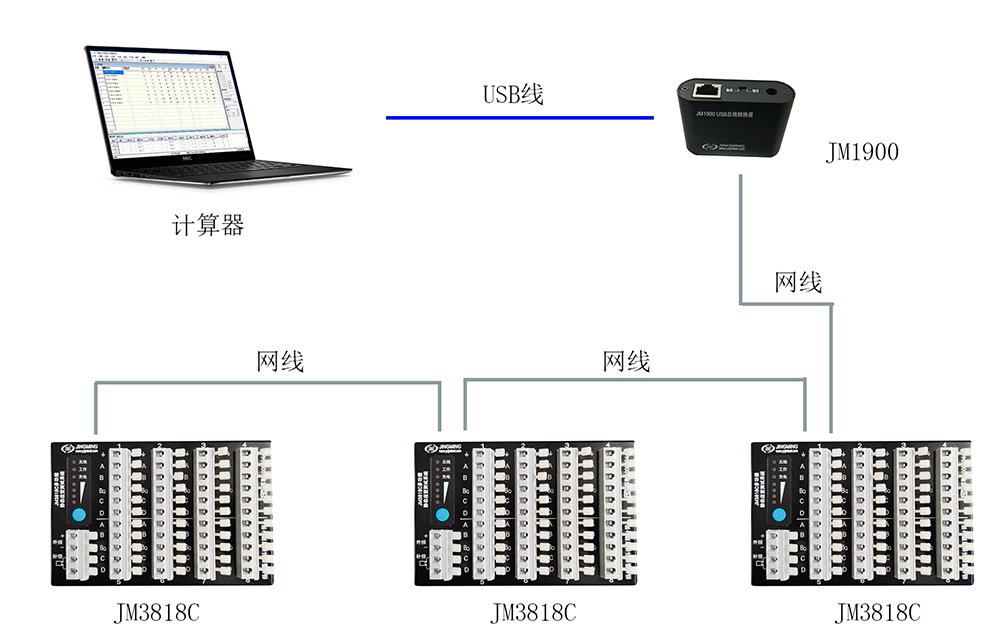

系统连接示意图

五、主要性能指标

JM3818C主要性能指标

1.测点数:8测点

2.量程:±15000µε/±30000µε/±60000µε可设置

3.分辨率:0.5µε/1µε/2µε(根据量程)

4.测量精度:±0.2% FS±1με

5.平衡方式:初读数法

6.平衡范围:±15000µε/±30000µε/±60000µε(根据量程)

7.桥压:DC2V

8.灵敏系数设置范围:无限 制

9.稳定性:温漂:<1με/℃;时漂:<3με/4h

10.应变片阻值:50 ~ 20000Ω,理论无限 制

11.采样速率:1Hz/2Hz(静态测试)

600Hz总采样率(动态测试)

12.桥路类型:全桥、半桥、1/4桥(120Ω应变片无补偿)、1/4 桥(公共补偿片)、三线制自补偿应变片、电压输入(热电偶)、电阻及电阻型传感器(支持三线制)、4-20mA变送器等

13.桥路设置方式:每通道独立设置

14.电压输入范围:0~±1V多档可设置

15.支持高速测量功能

a)总采样率高512Hz,多档可设置

b)噪声:<1µεrms

16.AD位数:24bits

17.接口:快装卸端子排

18.工作模式:在线

19.内置可充电锂离子电池,可边充电边工作

20.通讯方式:总线

21.总线

a)通讯接口类型:RJ45

b)通讯总线类型:RS422

c)总线传输距离:相邻设备间不低于1200米

d)总线供电范围:DC 9~36V

e)总线为锂电池充电,充电电流500mA

f)系统容量:系统支持多个网络系统同时工作,单个网络系统支持不少于256台设备

22.电池容量:3.7V/5.2AH

23.电池充电(USB口)

a)充电接口:miniUSB

b)充电电压:5V±0.25V

c)充电电流: 500mA(快充)

d)充电电源:计算机USB电源或专用充电适配器

24.功耗:3.7V/0.13A

25.工作时间:约12h(取决于测试频次)

26.使用环境: GB6587.1-86-Ⅱ

27.结构形式:盒式

28.重量(Kg):0.605

29.尺寸(L*W*H,mm):167*97*47

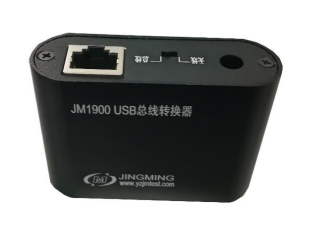

JM1900 USB 网关主要性能指标

1.连接接口:miniUSB

2.通讯接口:USB

3.工作电源:计算机USB口供电

4.总线:

a)通讯接口类型:RJ45

b)通讯总线类型:RS422

c)外接电源供电范围(可根据需要接入):9~36VDC

d)支持节点容量:128

5.重量:70g

6.外形尺寸(L×W×H,mm):70×55×24
