一、概述
扬州晶明科技有限公司采用自主知识产权的第三代静态应变测试技术，使静态应变测试的稳定性及现场适应性得到了较大的突破。测点不用连接线、不用短接片，真正地消除了热电势的影响，仪器自身不会产生漂移，系统绝/对真实反映应变信号的实际变化；同时系统也具有诸多适应现场测试（如测点利用率、供电方式、组网方式、测试方式、远程遥测等）的人性化功能。我们的振弦式测试产品和电阻应变式测试产品可以无缝集成于一个测试系统中。支持多种桥路形式及传感器、支持多种通讯接口的万/能应变测试系统。
系统采用基于ZigBee协议的自组织、自恢复网络，网络具有极高的可靠性。每台设备具有无线路由功能，设备间传输距离视距500米，可以很方便地组成大型强健的无线测试网络，通过无线路由传输距离可达数十公里，特别适合大型桥梁等结构物的测试。
配接JM1813GPRS网关可组成远程遥测系统
二、应用范围
高校实验室教学实验（土木工程等力学专/业）
工程试验现场（混凝土或钢结构的静载强度试验）
土木工程、汽车工业、机械工程、轨道交通等领域大型结构集中式结构性能测试（结构强度、疲劳试验、伪动力试验）
三、系统特点
每一测点独立组桥，支持全桥、半桥、1/4桥（120Ω应变片无补偿、公共补偿、三线制）、电压（热电偶）、电阻及电阻型传感器（支持三线制）,支持1/4桥导线电阻自动测试、4-20mA变送器等
多测点设备具四补偿片设计，而且可自由配置，适应多种试件或温度场要求
电子开关切换测点，真正消除了热电势及开关接触电势的影响，具有极高的稳定性及回复性
电池供电、USB、外接直流电源充电，充分适应现场供电要求
内建完善的充电管理功能，电池容量直观显示，支持外接直流电源（太阳能电池）及总线充电
多种量程可设置，适合各种应变测试
采用主机+采集单元模式的多通道快速应变测试系统，每个采集单元8通道，一台主机多可以扩展8个采集单元构成64通道快速应变测试系统。
采用分布式结构，进口优质按压端子，方便了现场接线工作
支持USB、总线组网、ZigBee无线组网、2G/3G/4G远程遥测等多种测试方式
高稳定性、高可靠性，适用于长期监测测试
配套专/业的测试分析软件，适合各类工程测试
四、系统组成
无线连接示意图
多台总线连接示意图

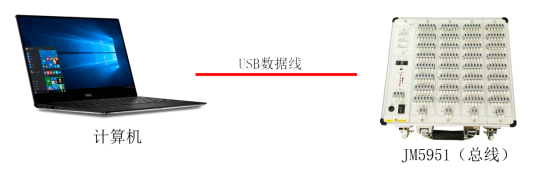

单台USB线连接示意图
五、主要性能指标
JM5951主要性能指标
1.单台多64测点，系统支持不低于100台同时工作
2.支持全桥、半桥、1/4桥（120三线制自补偿）、电压、热电偶、电阻、热电阻等的测试，每通道独立设置
3.供桥电压：2V
4.量程：±15000µε/±30000µε/±60000µε；小分辨率0.5με
5.进口按压端子
6.无限可扩展设计
7.适用于应力应变、桥式传感器、温度、位移等多种物理量的测试
8.测量精度：±0.2% FS±1με
9.平衡方式：初读数法
10.平衡范围：±15000µε/±30000µε/±60000µε（根据量程）
11.灵敏系数设置范围：无限/制
12.稳定性：温漂：<1με/℃；时漂：<3με/4h
13.应变片阻值：50 ～ 20000Ω，理论无限/制
14.桥路类型：全桥、半桥、1/4桥（120Ω应变片无补偿）、1/4 桥（公共补偿片）、三线制自补偿应变片、电压输入(热电偶)、电阻及电阻型传感器（支持三线制）、4-20mA变送器等
15.桥路设置方式：每通道独立设置
16.电压输入范围：0～±1V多档可设置
17.AD位数：24bits
18.内置可充电锂离子电池，可边充电边工作
19.无线
a.通讯协议： IEEE802.15.4/ZigBee通讯协议
b.天线：外接
c.传输距离：设备间视距500米，多设备间路由可达数十公里
20.系统容量：系统支持多个网络系统同时工作，单个网络系统支持不少于256台设备
21.电池容量：11.1V/4.5AH
22.功耗：11.1V/0.3A（32通道）
23.使用环境: GB6587.1-86-Ⅱ
24.结构形式：箱式
25.尺寸(L*W*H,mm)：320*300*80
26.重量：3.8Kg
JM1802 USB 网关主要性能指标
1.连接接口：miniUSB
2.通讯接口：USB
3.工作电源：计算机USB口供电
4.无线：
a)通讯协议：符合IEEE802.15.4/ZIGBEE通讯标准
b)支持节点容量：256
5.总线：
a)通讯接口类型：RJ45
b)通讯总线类型：RS422
c)外接电源供电范围（可根据需要接入）：9～36VDC
d)支持节点容量：128
6.有线/无线工作方式选择：微型拨动开关
7.重量：70g
8.外形尺寸(L×W×H,mm):70×55×24
