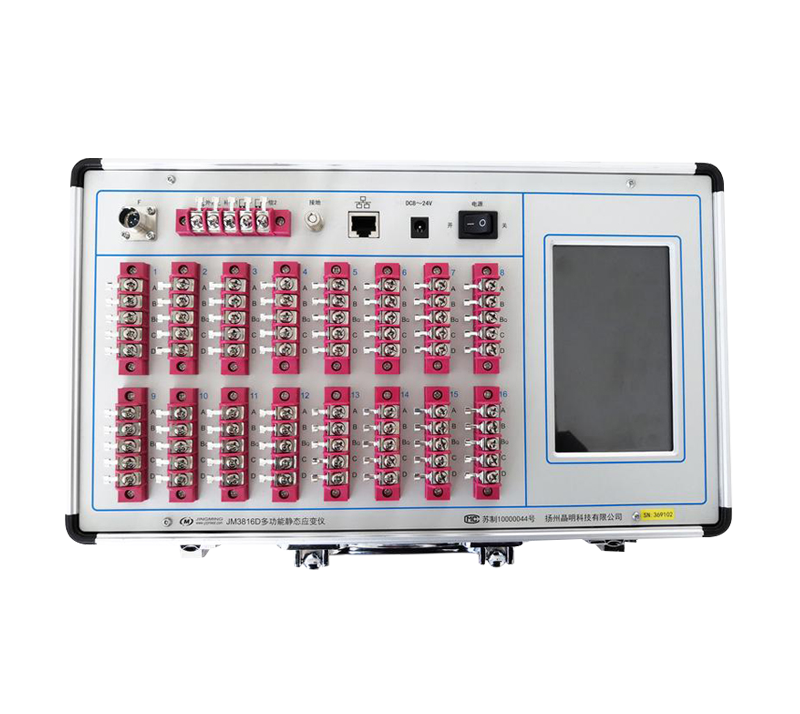

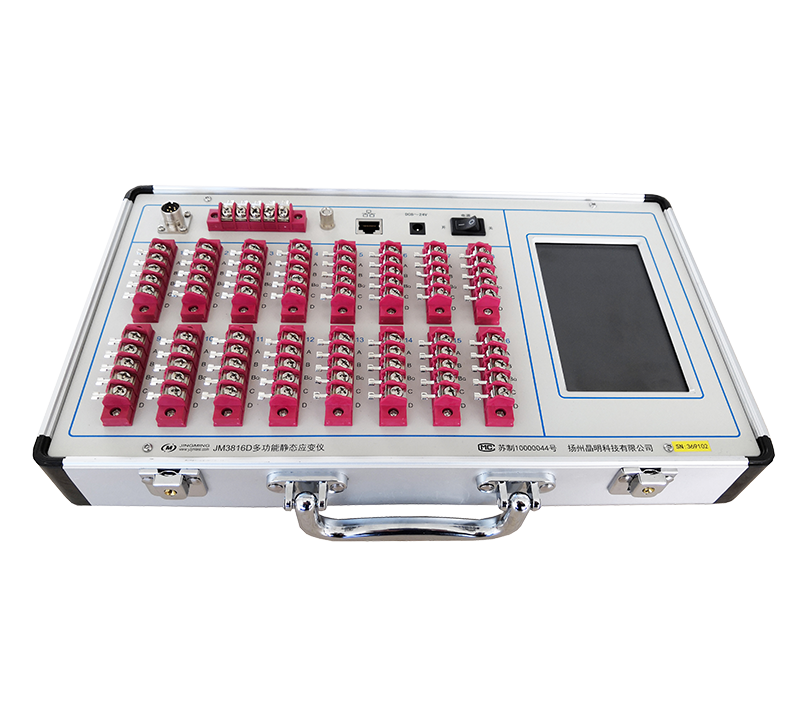

一、概述

JM3816D是一款带液晶触摸屏显示的多功能静态应变测试系统， 每台仪器16应变+1力测量通道。每个测量通道都可以测力、位移或应变应力，测量时通过液晶触摸屏或电脑软件实现采样控制和数据分析等功能。广泛用于各大高校、各行业研究院所、工程检测现场和产品研发过程的静态结构性能测试。

二、应用范围

高校实验室教学实验（土木工程等力学专/业）

工程试验现场（混凝土或钢结构的静载强度试验）

三、系统特点

配合各种桥式传感器，实现力、荷重、位移等物理量的测量

高度集成：模块化设计的硬件，每个模块16通道机箱形式

每一测点独立组桥，支持全桥、半桥、三线制1/4桥（120Ω或350Ω定制）和1/4桥（公共补偿）

多测点设备具双补偿片设计，而且可自由配置，适应多种试件或温度场要求

便捷式液晶触摸屏操作5寸屏，实现参数设置、数据存储（内置大容量存储卡）和显示

高可靠性接线端子

定点、扫描等多种测量功能

内置存储容量2G，方便工程测试，数据回收到电脑后可使用电脑软件进行分析和数据处理

支持单机液晶触摸屏、以太网传输数据至计算机

四、系统组成

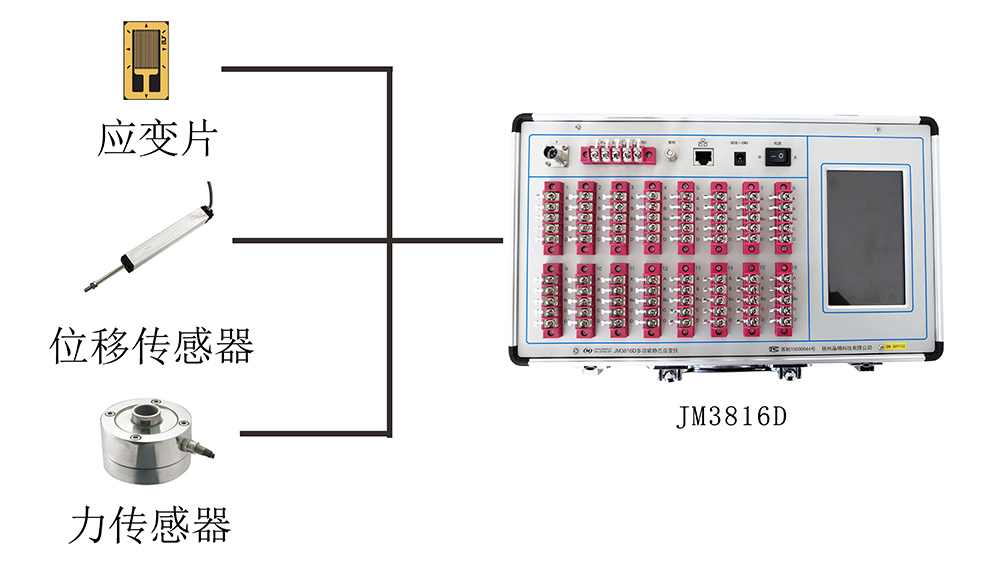

仪器与多种传感器连接

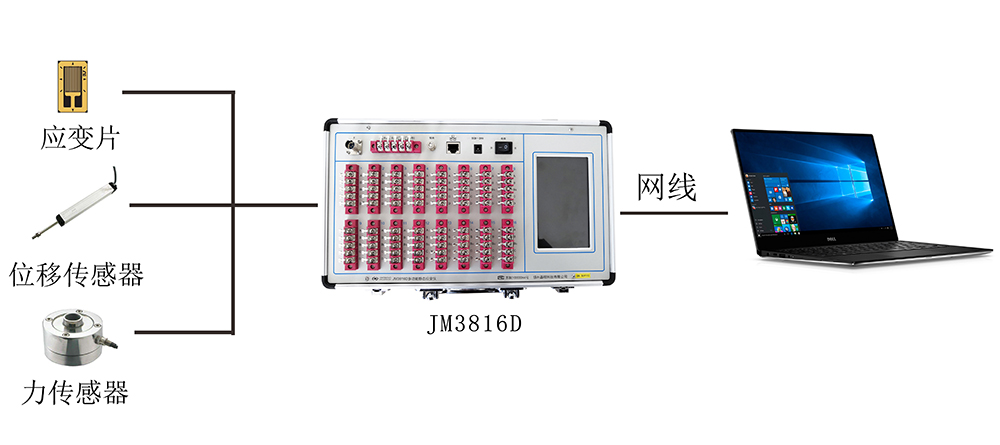

单台仪器与计算机以太网连接

五、主要性能指标

1.（测点数：16（应变测点）+1（力测点）

2.补偿点数：补偿一和补偿二

3.量程：0 ～±19999με

4.采集频率：1Hz

5.分辨率：0.5με

6.测量误差：±0.3% FS±0.5με

7.供桥电压：DC2V

8.平衡方式：初读数法

9.AD位数：24位

10.平衡范围：0 ～±19999με

11.桥路形式：全桥、半桥、三线制1/4桥（120Ω或350Ω定制）和1/4桥（公共补偿）

12.应变片阻值：50 ～ 10000Ω

13.应变片灵敏度系数：可手动设置

14.触摸屏尺寸：5寸屏

15.稳定性：温漂<1με/℃;时漂<1με/4h

16.支持单机、以太网联机（选配）、多台组网测量方式（选配）

17.有线接口：方便制作的RJ45接口

18.内置2G FLASH，方便工程测试

19.通讯方式：与计算机通讯采用以太网接口

20.电源：外接DC8-24V

21.功耗：待机4.0W，空载4.5W，满载4.8W

外形尺寸：347（mm）*209（mm）*72（mm）
