一、概述

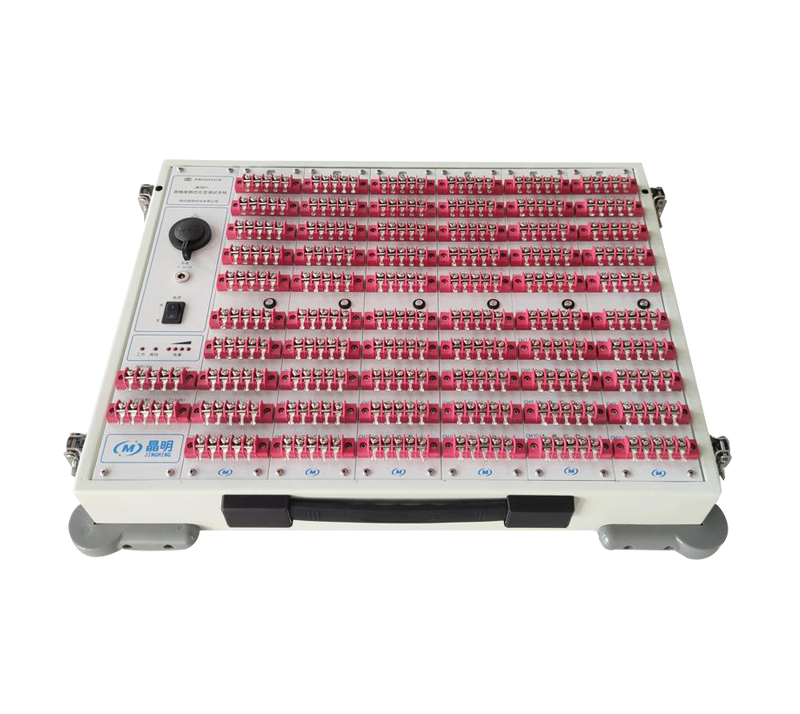

JM3891高精度静态应变测试分析系统每台仪器60测点，可扩展至6000测点，特别适合测点分布相对集中的工程测试场合。系统支持单台RJ45接口直接联接测试及多台之间通过交换机组网测试。仪器每个测点桥路独立设置，每个测点桥压独立提供，可以实现通道之间零干扰。每台仪器可有3个补偿片接入，可在软件中为每个测点分别选择任意补偿片，现场测试方式更加灵活。另外每10个通道（即一个插板）增加一路温度测量，可对热电偶自动冷端补偿。

二、应用范围

高校实验室教学实验（土木工程等力学专/业）

工程试验现场（混凝土或钢结构的静载强度试验）

土木工程、汽车工业、机械工程、轨道交通等领域大型结构集中式结构性能测试（结构强度、疲劳试验、伪动力试验）

三、系统特点

每一测点独立组桥，支持全桥、半桥、1/4桥（120Ω/240Ω/350Ω）、1/4 桥（公共补偿片）、三线制、四线制、电压输入(热电偶)、电阻及电阻型传感器（支持三线制）、4-20mA变送器等

通道之间完全隔离且独立设置，子开关切换测点，真正消除了热电势及开关接触电势的影响，具有极高的稳定性及回复性

多测点设备具三补偿片设计，而且可自由配置，适应多种试件或温度场要求

不同于传统电桥原理，接线更简单方便

支持12VDC、24VDC传感器供电

超高高低温测试稳定性，自带6个温度测量点，热电偶测量时自补偿冷端温度

多种量程可设置，适合各种应变测试

内建完善的充电管理功能，电池容量直观显示，支持外接直流电源（太阳能电池）及充电器充电

导线电阻测量：自动计算长导线电阻，系统完成对测量结果的自动修正

内置大容量存储器，支持在线、离线测试，重新上电可继续上次测量

高稳定性、高可靠性，适用于长期监测测试

配套专/业的测试分析软件，适合各类工程测试

四、系统组成

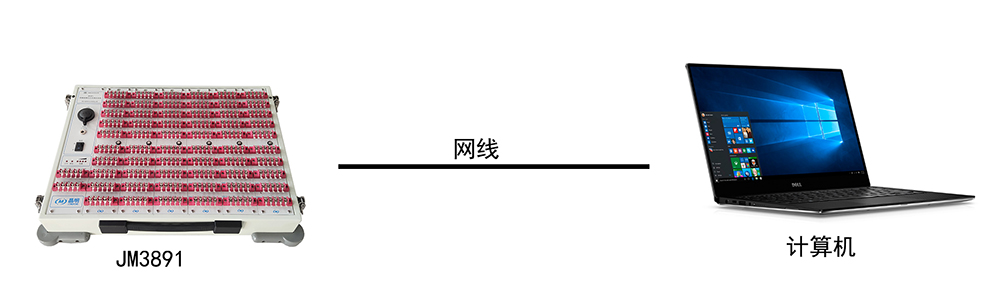

单台设备连接示意图

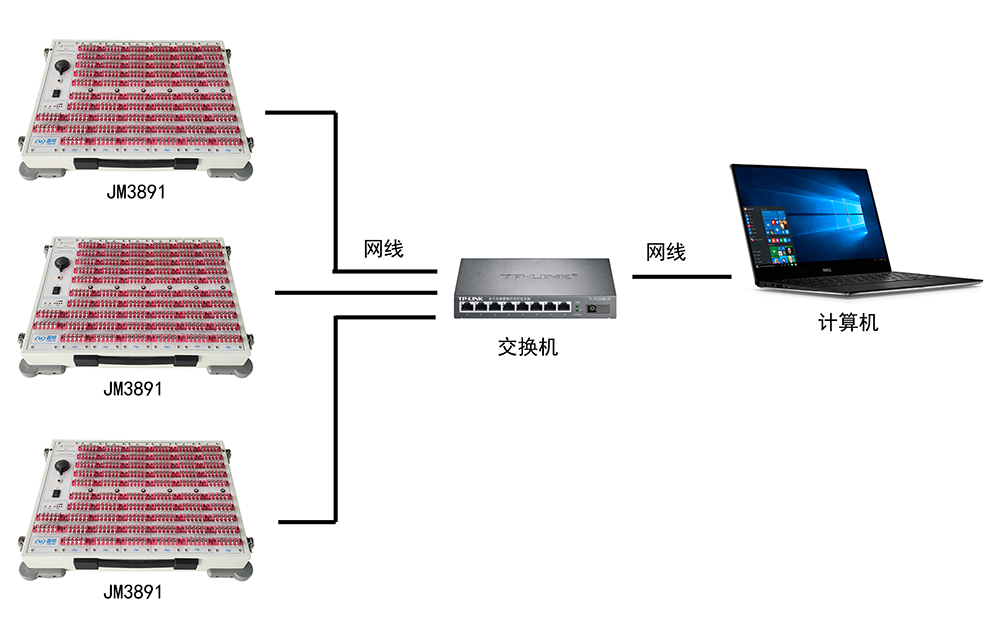

多台设备连接示意图

五、主要性能指标

1.测点数：60测点

2.采集速率：50ms/通道

3.应变量程(1/4桥、半桥)：±3900με/±7800με/±15600με/±31200με/±62500με/±500000με

4.应变量程(全桥)：±15600με/±31200με/±62500με/±1250000με/±250000με/±2000000με

5.小电压量程：0-15.625mV/0-31.25mV/0-62.5mV/0-125V/0-250mV/0-2000mV

6.大电压量程：±10V

7.应变高分辨率：0.1με

8.电压高分辨率：0.16μV

9.测量精度：±5‰FS±1με

10.平衡方式：初读数法

11.桥压：DC2V

12.灵敏系数设置范围：无限/制

13.稳定性：温漂：<1με/℃；时漂：<3με/4h

14.测量内容：全桥、半桥、1/4桥（120Ω/240Ω/350Ω）、1/4 桥（公共补偿片）、三线制、四线制、电压输入(热电偶)、电阻及电阻型传感器（支持三线制、四线制）、4-20mA变送器等

15.桥路设置方式：每通道独立设置

16.AD位数：24bits

17.接口：螺钉焊片式红色接线端子

18.通讯接口类型：以太网

19.系统容量：系统支持多个网络系统同时工作，单个网络系统支持不少于256台设备

20.电池容量：11.1V/4.5AH

21.充电器：12.6V/1A

22.功耗：1.33W

23.使用环境: GB6587.1-86-Ⅱ

24.尺寸(L*W*H,mm)：486*373*124

25.重量：8.4kg
