一、概述

JM3850及JM3850A无线振弦测试系统采用主机加从机的设计方案，主机自带8个测点，单台从机8个测点，单台主机多可拼接7台从机构成64点的测试设备。主机具有ZigBee无线及总线组网方式，适合各种工程测试。

系统采用了多种自主技术，保证了设备能够适配各种类型的振弦计，同时测频精度达到±0.01%Rd±0.1HZ。

系统可选配防水机箱应用于长期在线监测，配接JM1813 GPRS网关还可组成远程遥测系统。

系统支持不低于100台主机。系统支持无线联接，也支持总线联接，特别适合测点分布相对分散的工程测试场合。主机内置大容量可充电电池，也支持外接直流电源（蓄电池）供电，并且直流供电的范围很宽，可以由太阳能电池板直接充电。仪器内置大容量存储器，可保存数万次测试数据。

二、应用范围

特别适用于测点分散、布线复杂的场合

应用于煤矿、大坝、路桥等测点零散的场合，对结构各关键部位的应力及温度进行测试

三、系统特点

内置电池供电，USB或外接直流电源充电

支持zigbee无线或总线联网测试

内置大容量存储器，支持在线、离线测试

标准的miniUSB充电接口或外接电源充电

自组织、自恢复多跳网络，支持多种网络拓扑结构

全电子化、程控化设计

支持单机USB直接连接

支持宽直流电压输入范围（太阳能直接供电）

内建高精度时钟，适合长期在线测试

每通道具有频率和温度测试功能，可自动修正应变值

主从机设计，采集模块可以就近测点处安装放置，减少信号线缆的长度，提高测试可靠性

创新的自适应跟踪滤波器振弦测试技术，极高的精度及稳定性

四、系统组成

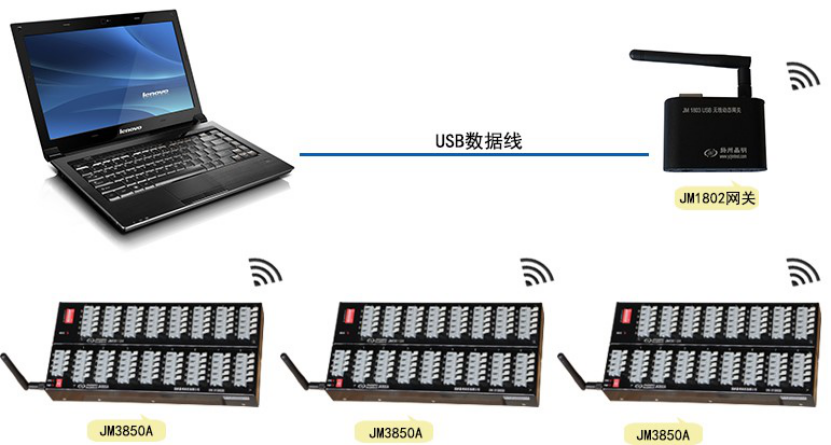

无线连接示意图

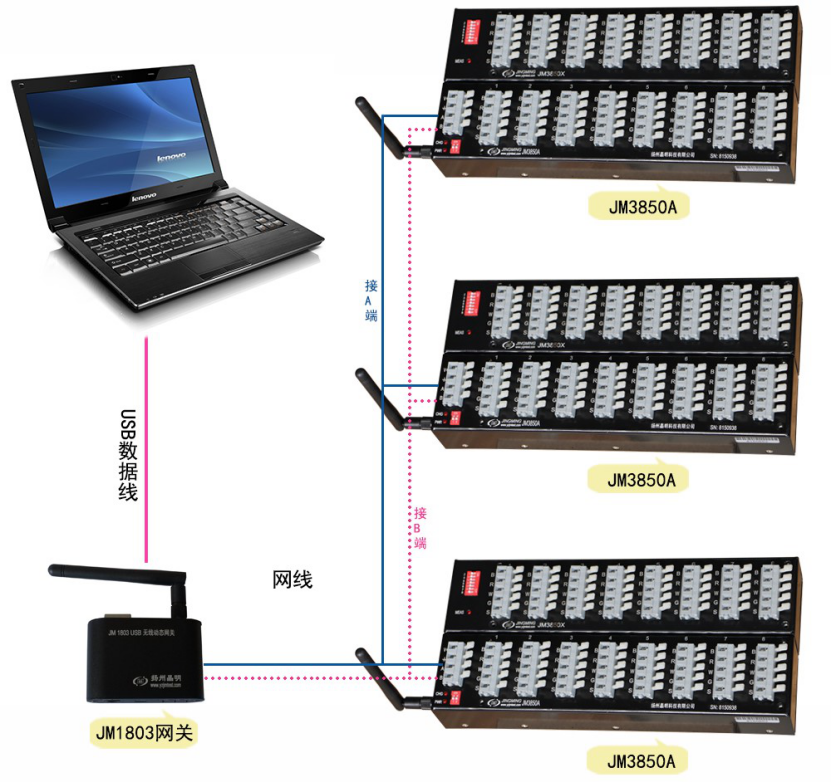

多台总线连接示意图

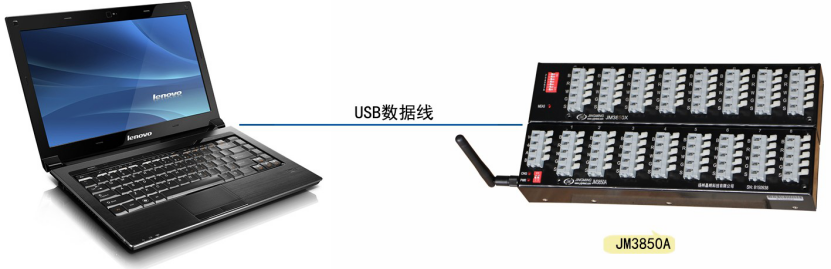

单台USB连接示意图

五、主要性能指标

JM3850A主要性能指标

1.测试频率范围：400～10000Hz

2.频率分辨率：0.01Hz

3.频率误差：±0.01%Rd±0.01Hz

4.测温电阻范围：10 ～ 200000Ω(支持DS18B20测温)

5.内置存储器容量：2M(可扩展至8M)

6.激励电压程控设置，以适应各种传感器

7.采用自适应跟踪滤波器，保证了极高的测试精度

8.平衡方式：初读数法

9.测点数：8+扩展通道（单台主机多64点）

10.联机方式：ZigBee无线或总线

11.无线

a)通讯协议：IEEE802.15.4/ZIGBEE通讯协议

b)天线：外接

c)传输距离：设备间视距500米，多设备间路由可达数十公里

12.总线

a)通讯接口类型：压接端子

b)通讯总线类型：RS485

c)总线传输距离：相邻设备间不低于1200米

d)总线供电范围：9～36VDC

13.电池容量：3.7V/7.8AH

14.电源

a)内置可充电锂离子电池

b)外接9～36VDC（可采用太阳能电池供电）

15.功耗：3.7V/0.3A

16.结构形式：主机+扩展

17.重量：490g

18.外形尺寸（L×W×H，mm）：246×70×53

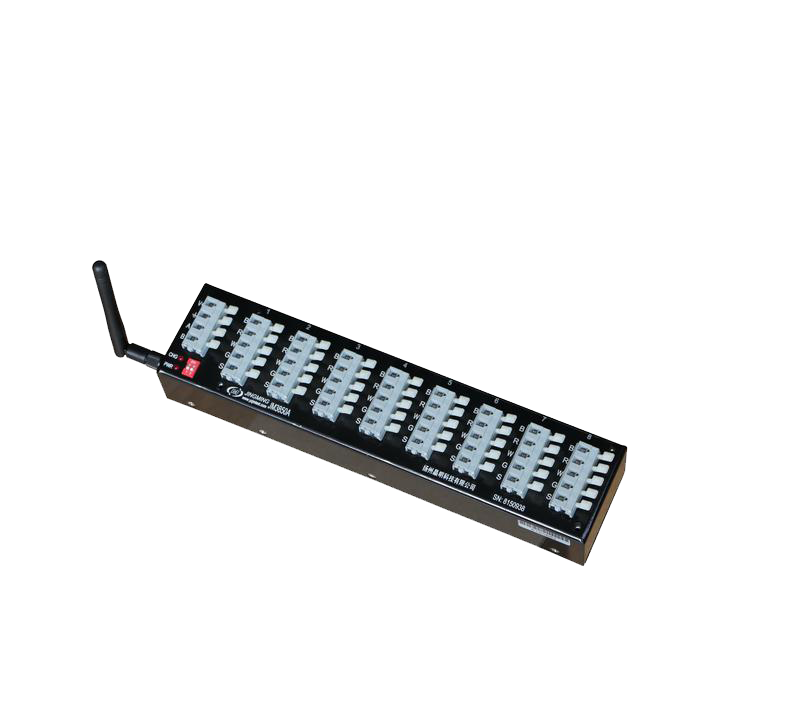

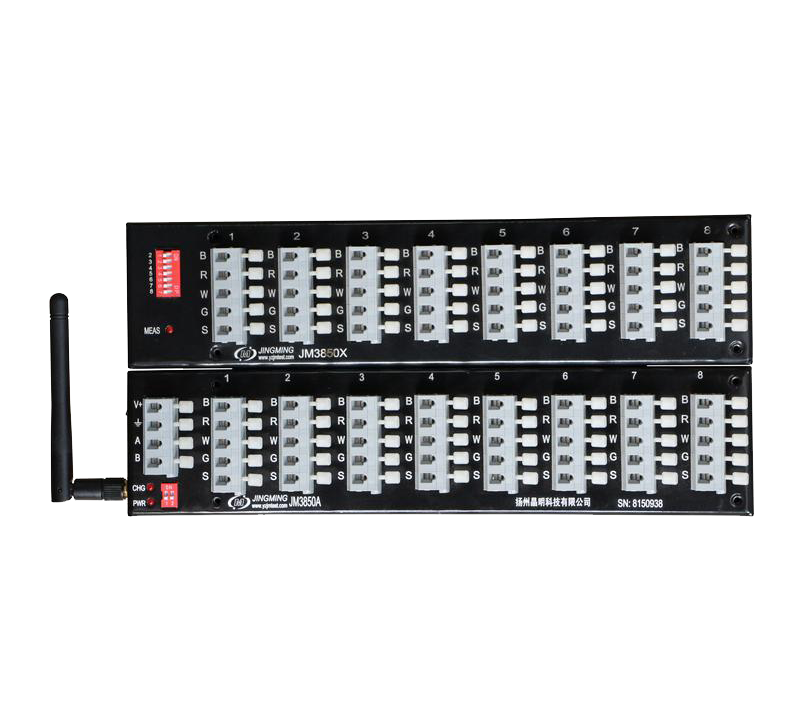

注：JM3850采用端子排连接振弦计、JM3850A采用进口按压端子连接振弦计

JM1802 USB 网关主要性能指标

1.连接接口：miniUSB

2.通讯接口：USB

3.工作电源：计算机USB口供电

4.无线：

a)通讯协议：符合IEEE802.15.4/ZIGBEE通讯标准

b)支持节点容量：256

5.总线：

a)通讯接口类型：RJ45

b)通讯总线类型：RS422

c)外接电源供电范围（可根据需要接入）：9～36VDC

d)支持节点容量：128

6.有线/无线工作方式选择：微型拨动开关

7.重量：70g

8.外形尺寸(L×W×H,mm):70×55×24
