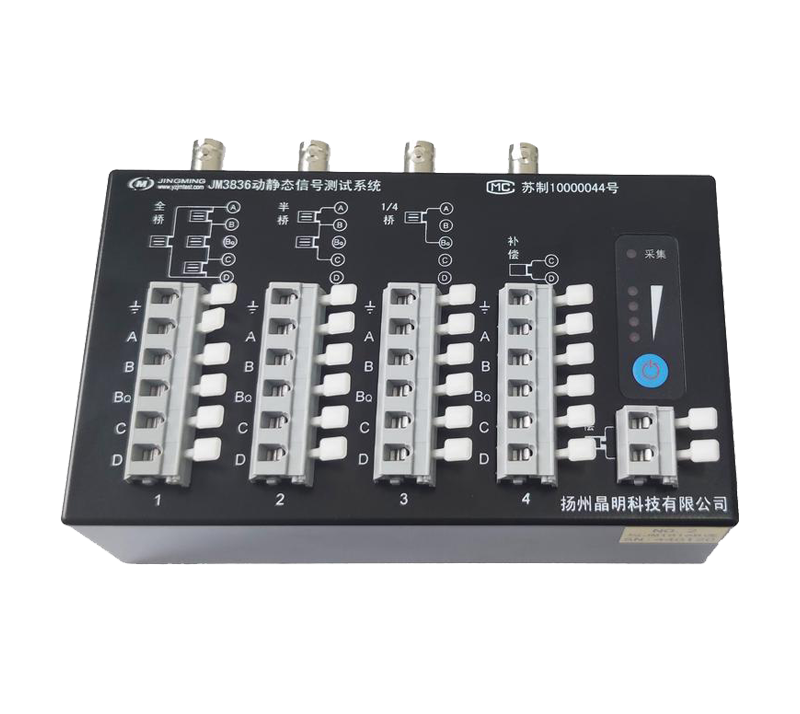

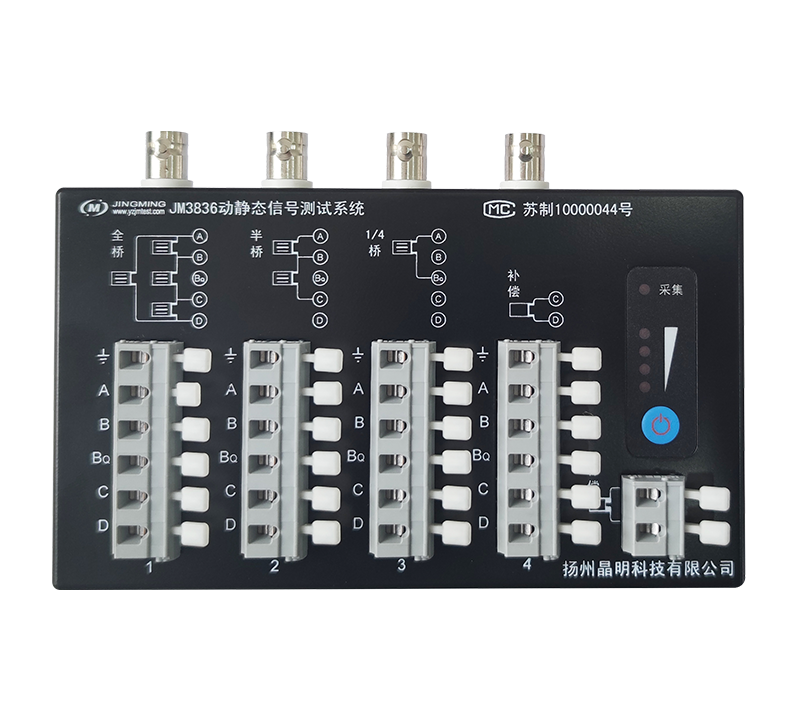

JM3836动静态信号测试系统，4通道/台，每通道可以用于测应变或测振动。测振动可配接电压输出型传感器（拾振器）。仪器支持AC220V供电，也支持外接直流电源（蓄电池）供电，并且直流供电的范围很宽，使用十分便捷，多台仪器有线组网（采用易于制作的网线）测试时，可通过外接直流电源（蓄电池）供电线缆集中供电，方便了现场的布线。仪器每个测点桥路独立设置，每台仪器有一个补偿片接入端子，可在软件中分别为每个测点选择补偿片，现场测试方式更加灵活。每个测点有一个BNC输入端子，设置为电压输入时可以直接连接如拾振器的电压输出型传感器。仪器每个通道采用独立24bits ADC，具有较高的信噪比，保证每个通道同步采集，多台仪器组网时也能保证所有通道的同步性。

二、应用范围

工程试验现场（混凝土或钢结构的动载强度试验）

 土木工程、机械工程等领域高空不易于布线环境下的结构力学性能测试

三、系统特点

体积小巧，内置可充电锂电池组，电池满足航空运输规范，便于航空携带，适用各种工程试验现场

内置多功能适调器，无需外挂调理模块，可完成应力应变、桥式传感器、电压等信号的测试

支持USB、总线通讯，配接JM1816B可以实现zigBee无线传输

软件支持静态和动静态测试

支持在线、离线测试，重新上电可继续上次测量

每通道独立设置测量内容，通道间完全隔离，不会产生干扰

 采用分布式结构，进口优质按压端子，方便了现场接线工作

全电子化、程控化设计

极高的交、直流精度和极/佳的交流幅频特性

四、系统组成

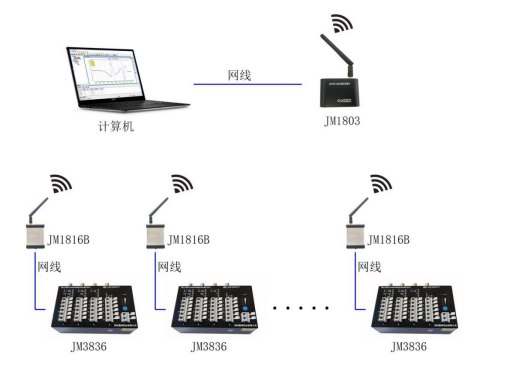

无线连接示意图

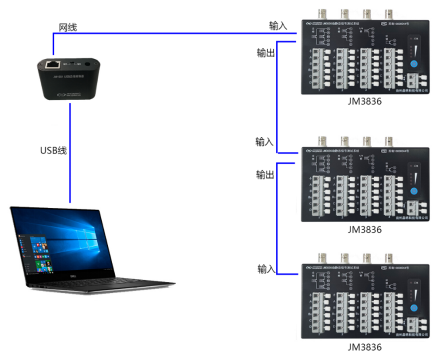

多台总线连接示意图

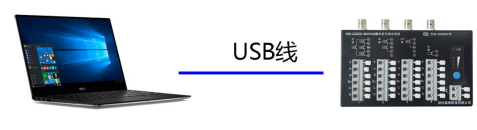

单台USB直连示意图

五、主要性能指标

1.测点数：4点/台

2.应变量程：±50000με/±16666με/±5000με/±1666με/±500με

3.高分辨率：0.02με

4.测量误差：±0.2% FS±1με

5.平衡方式：硬件平衡，16bit-DAC

6.平衡范围：0 ～±25000με

7.供桥电压：2Vdc

8.应变接口；进口按压端子

9.应变片阻值：50 ～ 20000Ω

10.桥路形式：全桥、半桥、1/4桥（三线制、无补偿、公共补偿）

11.电压

a）大输入范围：±10V、±3.33V、±1V、±330mV、±100mV、±33mV、±10mV可设置

b）频率下限：电压输入时为DC(0Hz)

c）接口：BNC

12.模拟滤波器：

截止频率（Hz，-3±1dB）：10、30、100、300

衰减率：约-12dB/oct

13.采样方式：每通道独立ADC并行同步采集

14.AD位数：24bits

15.采样速率：1024Hz，多挡可设置

16.工作模式：在线或离线

17.通讯方式：USB（单机）/RS422（多台组网）

18.支持静态、动态应变测试

19.内置存储器容量：1G

20.离线测试存储方式：文件

21.系统支持设备数：不低于100台

22.电源：

a）内置大容量锂电池，11.1V/2.6AH

b）外接直流电源DC9～36V，支持12V蓄电池或太阳能电池

23.功耗：11.1V/0.2A

24.结构形式：盒式

25.重量：883g

26.外形尺寸（L×W×H，mm）:170×100×51.5

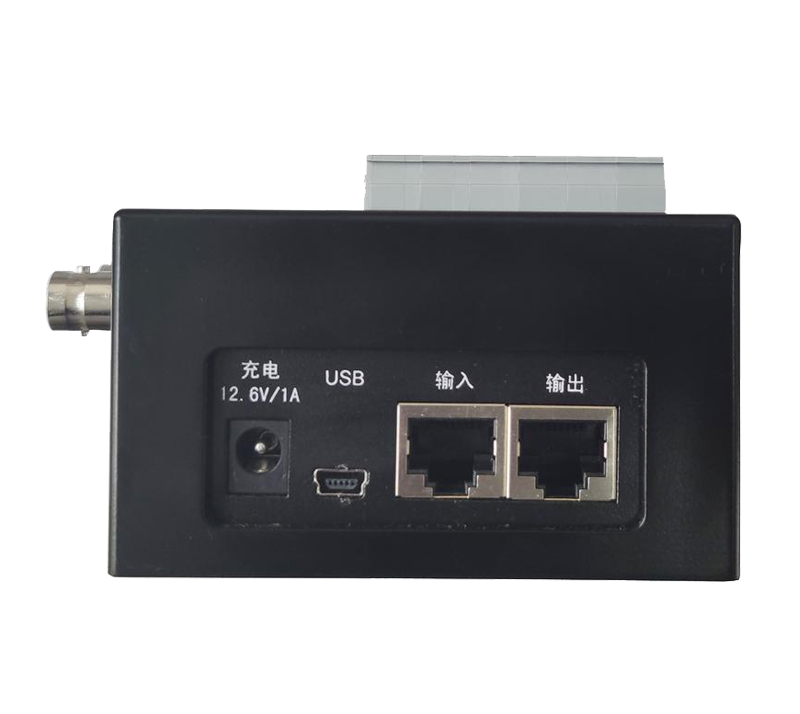

27.通讯接口：

a）单台设备可通过miniUSB口直接连接

b）多台设备可通过总线级联扩展

c）总线接口：RJ45

d）总线类型：RS422

e）总线传输距离：两台设备间不低于200米

f）可定制ZigBee或WiFi无线测试功能
