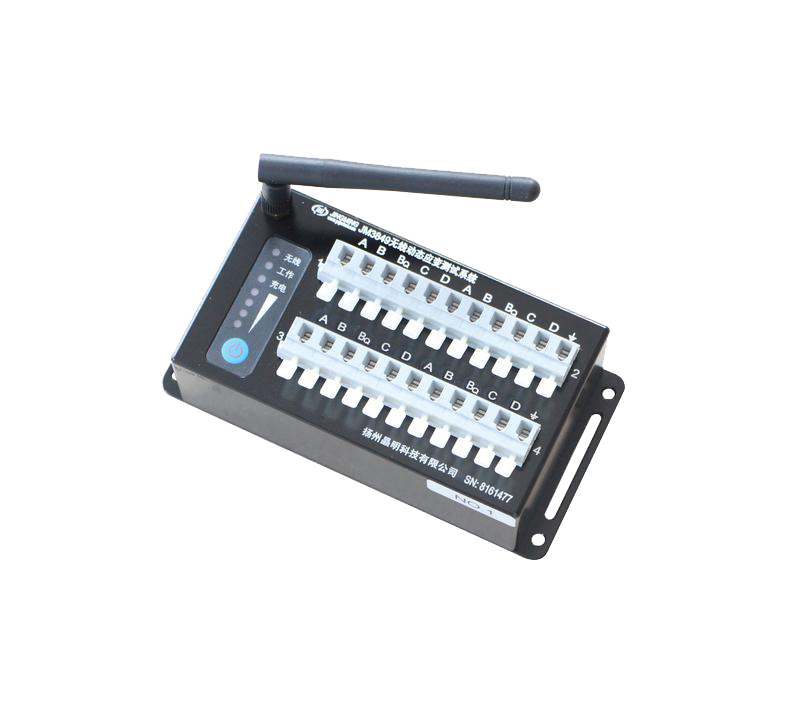

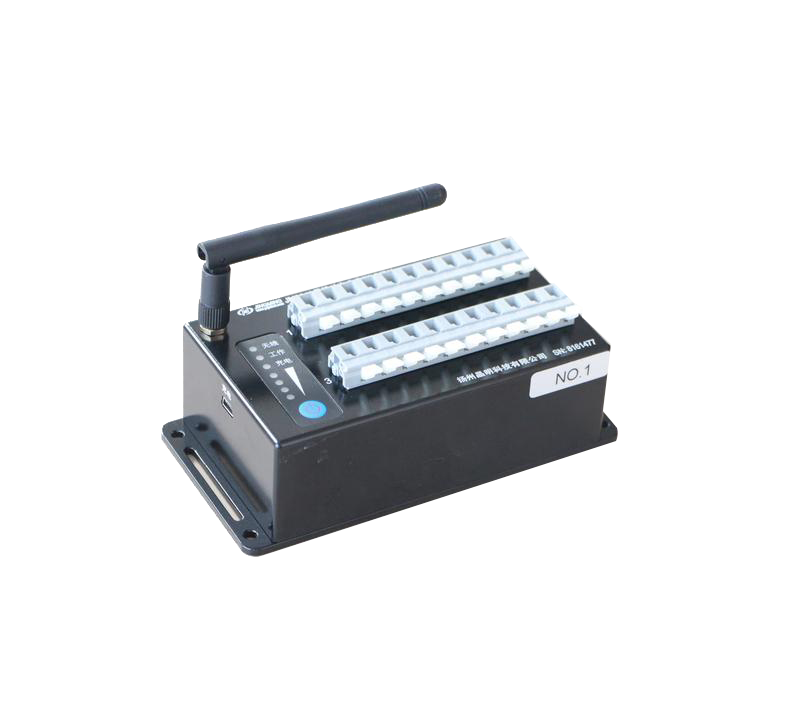

一、概述

JM3849无线动态应变测试系统四测点每台，特别适合测点分布相对分散的工程测试场合。仪器内置大容量可充电电池，可连续工作八小时以上，免除现场供电问题。也支持外接直流电源（蓄电池、太阳能电池）供电，直流供电的范围很宽9V～36V，适合长期监控。内置大容量存储器。仪器每个测点桥路独立设置，现场测试方式更加灵活。测点上限与采样率有关，仪器总带宽为4k，以128Hz采样，四通道全开，多可连接8台设备同时工作。

JM3849是由扬州晶明科技有限公司创新设计的第三代应变测试系统，不用连接线，不用短接片，真正地消除了接触电势及热电势影响，支持多种桥路形式及传感器。无线组网：多台设备根据zigbee通讯协议，由网关控制，可视距离通讯不低于500m。

二、应用范围

工程试验现场（混凝土或钢结构的动载强度试验）

 土木工程、机械工程等领域高空不易于布线环境下的结构力学性能测试

三、系统特点

体积小巧，内置可充电锂电池组，电池满足航空运输规范，便于航空携带，适用各种工程试验现场

内置多功能适调器，无需外挂调理模块，可完成应力应变、桥式传感器等信号的测试

同时支持zigbee无线、USB口工作方式

软件支持静态和动静态测试

支持在线、离线测试，重新上电可继续上次测量

每通道独立设置测量内容，通道间完全隔离，不会产生干扰

 采用分布式结构，进口优质按压端子，方便了现场接线工作

全电子化、程控化设计

极高的交、直流精度和极/佳的交流幅频特性

四、系统组成

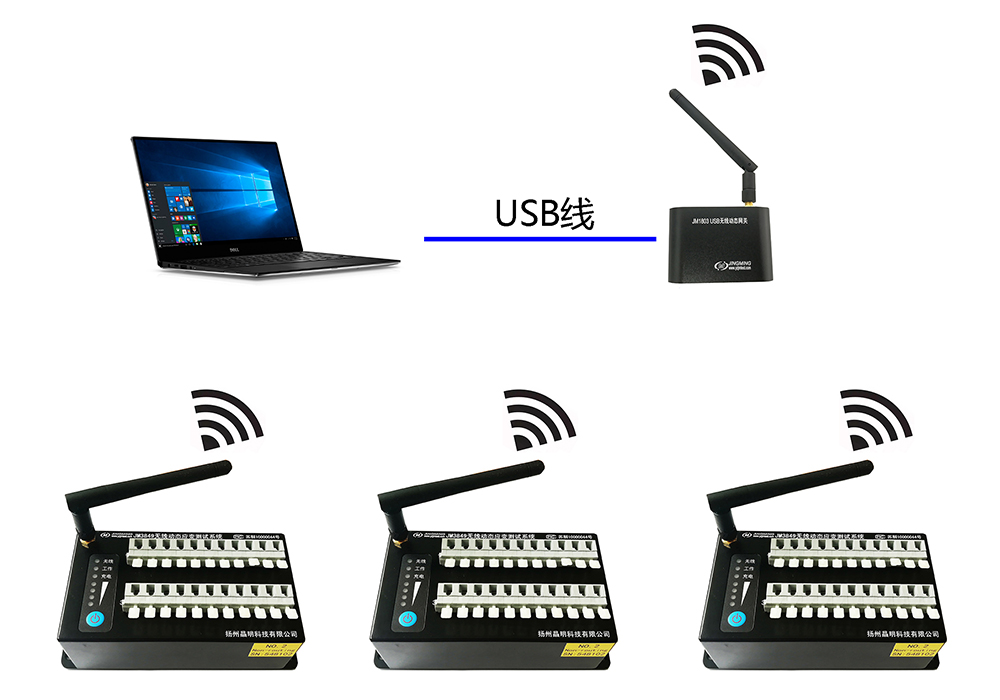

无线连接示意图

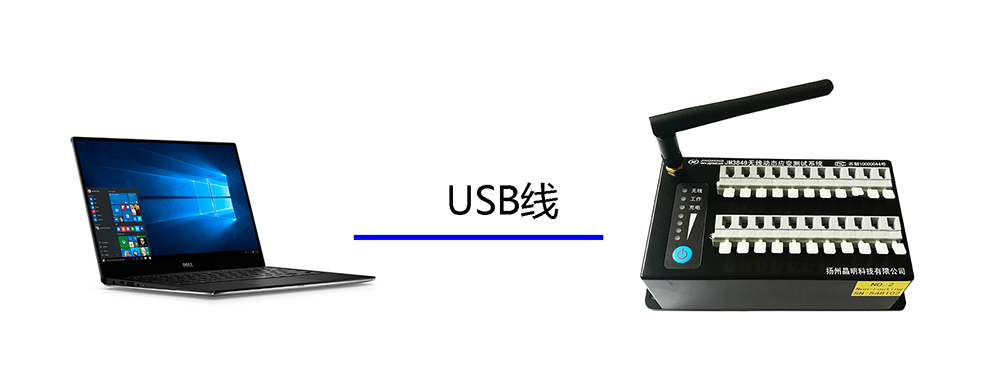

单台USB直连示意图

五、主要性能指标

1.通道数：4

2.工作电源：内置可充电锂离子电池

3.电池容量：3.7V/5.2AH

4.电池充电（USB口）

充电接口：miniUSB

充电电压：5V±0.25V

充电电源：计算机USB电源或专用充电适配器，可边充电边工作

5.桥压：2V/4V可设置，精度0.1%

6.应变量程：±18000µε/±3000µε可设置

7.准确度：<±0.5%±3µε

8.分辨率：1µε

9.噪声：<±1µε（典型）

10.温飘：<1µε/℃；时飘：<1µε/h

11.桥路类型：全桥、半桥、1/4桥（120Ω应变片，无补偿、三线制）、电压输入

12.桥路设置方式：每通道独立设置

13.电压输入范围：配接转接线可达±10V

14.AD位数：24bits

15.滤波器：30、100、300、1000 Hz四档可选，-12dB/oct

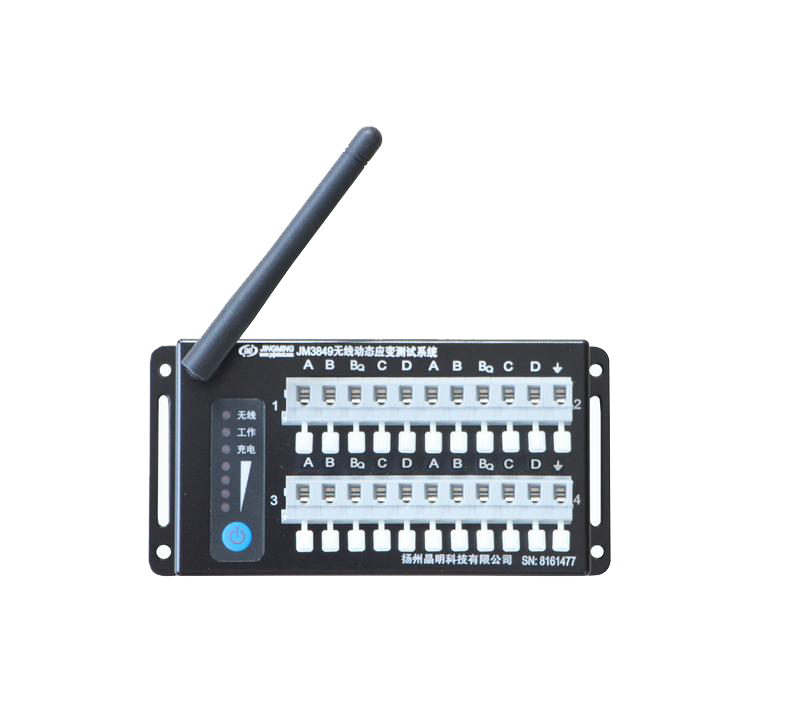

16.接口：快装卸端子排

17.采样速率：高1kHz/CH，多档可设置

18.采样方式：每通道独立ADC并行同步采集

19.工作模式：在线或离线

20.兼容静态、动态应变测试

21.内置存储器容量：1GB

22.离线测试数据存储形式：文件

23.离线测量文件数：128，可扩充

24.功耗：3.7V/0.18A

25.工作时间：约12h

26.无线

a）通讯协议： IEEE802.15.4/ZIGBEE通讯协议

b）天线：外接

c）通讯距离：视距500米

27.尺寸：120（L）*70(W)*40(H)
