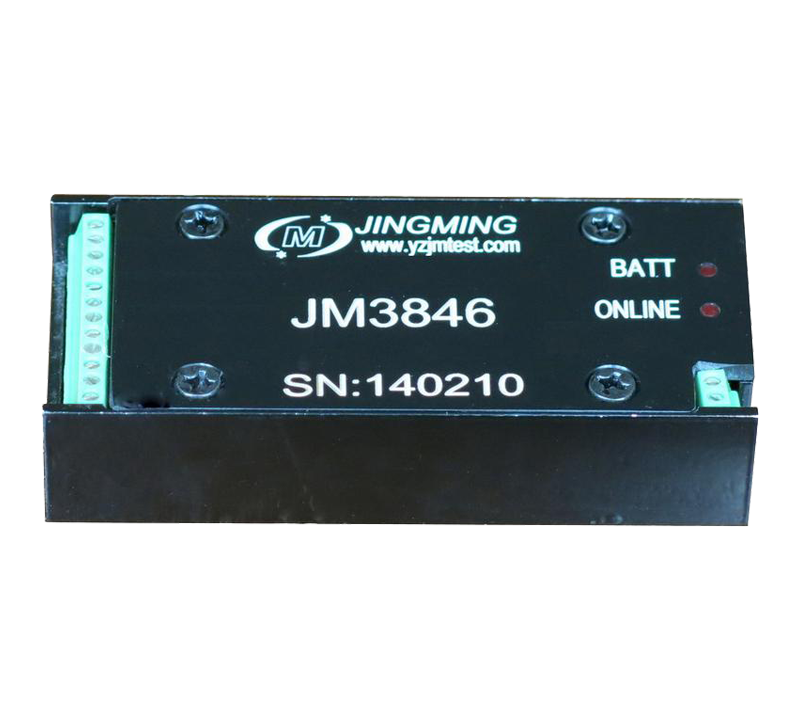

JM3846无线扭矩测试系统，每台仪器3通道。两通道应变测试，一通道转速测试。

仪器体积小，质量轻；属国产小应变测试测试系统。系统自带无线功能，便于旋转机械测试。系统采用工作电源为外接9V叠层电池，对称安装，减小因设备自重带来的测试影响。

扩展性与采样率有关，无线带宽高4k，当采样率为100Hz，开两通道使用时，多可扩展至20台。JM3846支持多种应变桥路形式、应变式传感器，方便多种测试需求。

二、应用范围

用于旋转轴的扭矩测量

用于旋转轴的轴功率测量（通过实时测量旋转轴的转速，与测得的扭矩得到轴功率）

用于狭小空间或有线传输不便等场合的应变应力测量

可连接桥式传感器测量

三、系统特点

体积小巧，超低功耗，携带方便

采用zigbee无线传输技术，安装方便，无需繁琐的现场布线

分体设计，电源模块与采集模块分离，对称安装，测量时不会影响轴系的平衡

每台计算机可控制20个采集模块同时工作

支持全桥、半桥、1/4桥桥路方式的应力应变测试和桥式传感器测试，软件程控设置

扭矩值实时显示，通过测量旋转轴的转速，还可实时显示轴功率值

支持在线、离线测试，重新上电可继续上次测量

每通道独立设置测量内容，通道间完全隔离，不会产生干扰

全电子化、程控化设计

四、系统组成

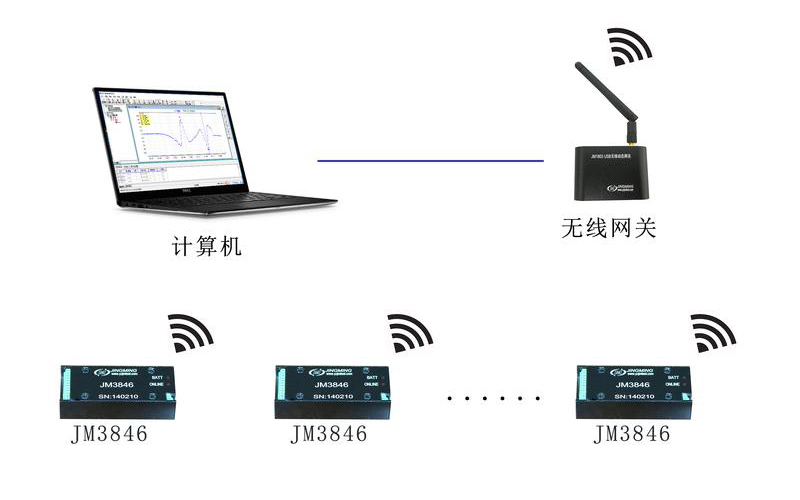

无线连接示意图

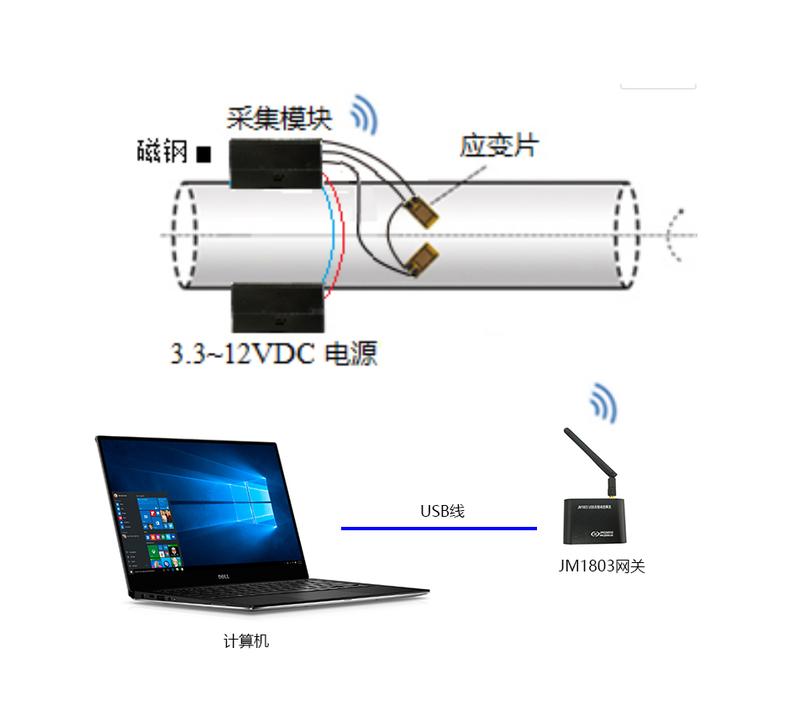

无线连接示意图

五、主要性能指标

1.2测点应变+1测点转速

2.量程：±15000µε/±30000µε/±60000µε可选择

3.2路独立24bitsADC，并行同步采集

4.高1000Hz采样，多挡采样率可设置

5.内置大容量存储器，方便工程测试

6.支持在线、离线测试

7.配套专/业的应变测试及扭矩分析软件，适用于扭矩和轴功率的测试，也可用作一般应变、应力及热电阻等测试

8.工作电源：端子外接DC5～15V（9V叠层电池）

9.平衡范围：满量程范围

10.桥压：2.000V

11.分辨率：0.5µε/1µε

12.噪声：<±1µε（典型）

13.精度：±0.1%±1µε

14.灵敏系数：1.00～9.99（典型）

15.频率范围：0～200Hz（±0.2dB）

16.桥路类型：全桥、半桥、1/4桥（120Ω应变片无补偿）、1/4桥（公共补偿片）

17.桥路设置方式：每通道独立设置

18.转速类型：霍尔开关

19.转速监测距离：距节点约10mm（钕铁硼磁块）

20.转速测量范围：0～60000rpm

21.AD位数：24bits

22.接口：PCB接线端子排

23.兼容静态、动态应变测试

24.数据上传方式：

a)实时上传

b)抽点上传、节点暂存、文件上传

c)节点存文件（离线采集）

25.内置存储器容量： 8MB

26.离线测试数据存储形式：文件

27.离线测量文件数：126max

28.工作时间：约12小时，取决于电池容量

29.无线

a)通讯协议： IEEE802.15.4/ZigBee通讯协议

b)通讯距离：100米（视距）

c)天线：内置

d)可定制WiFi无线测试功能

30.工作温度范围：-40～85℃

相对湿度：不大于85%

31.尺寸：79（L）*35(W)*18(H)

32.本公司也有单测点无线应变扭矩测试节点JM3846A，带两通道转速测试。
