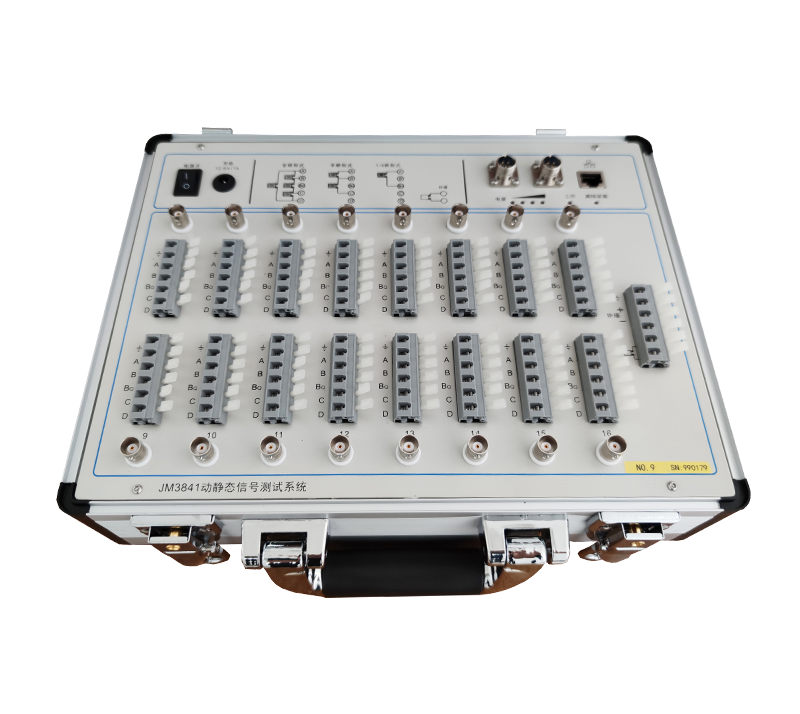

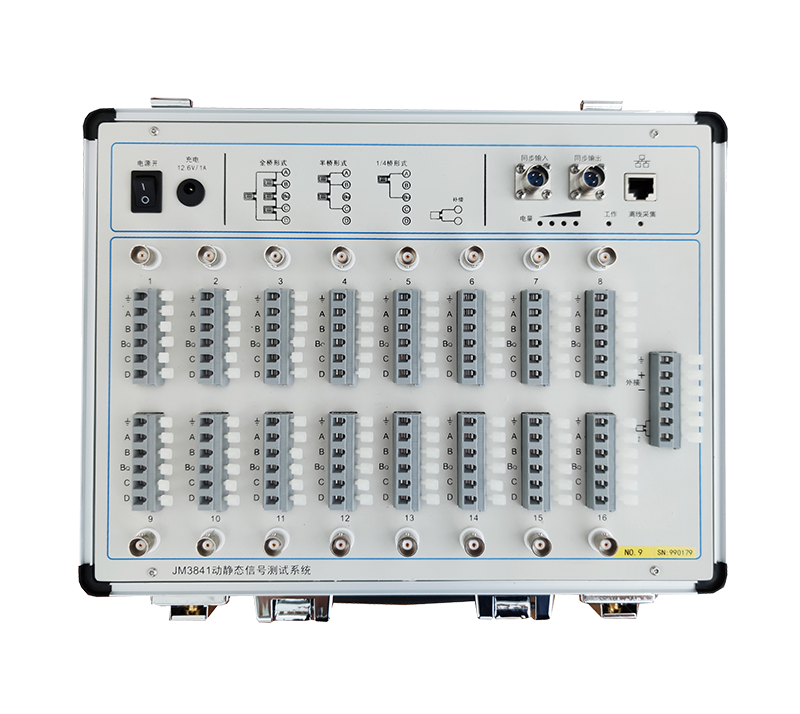

JM3840/JM3841动静态信号测试系统是一款支持静态和低速动态应变、电压、IEPE测试的高性能测试系统，特别适合测点分布相对分散的工程测试场合,所有测点同步进行采集。系统支持以太网组网测试。仪器内置锂电池工作，也支持外接直流电源（蓄电池）供电，并且直流供电的范围很宽，使用十分便捷。仪器每个测点桥路独立设置，每台仪器有一个补偿片接入端子，可在软件中分别为每个测点选择补偿片，现场测试方式更加灵活。每个测点设有应变接线端子和BNC输入端子，可接应变片、拾振器、IEPE型传感器、各种桥式传感器，可以测量应力应变、加速度、温度、力等信号，广泛应用于桥梁、建筑的检测试验和疲劳试验现场。端子设置为电压输入时可以直接连接如拾振器的电压输出型传感器，设置为IEPE时可以直接配接IEPE传感器。仪器每个通道采用独立24bits ADC，具有较高的信噪比，保证每个通道同步采集，多台仪器组网时通过连接同步线也能保证所有通道的同步性。
二、应用范围
研究院、高校、企业的实验室进行科研实验
土木工程、电子电器、汽车工业、机械工程、轨道交通、船舶工业、兵器工业等领域结构性能、动力学性能等测试
三、系统特点
内置可充电锂电池组，电池满足航空运输规范，便于航空携带，适用各种工程试验现场
内置多功能适调器，无需外挂调理模块，可完成应力应变、桥式传感器、电压（支持差分电压）、IEPE、热电阻、热电偶、三线变阻器、4-20mA等信号的测试
支持千兆以太网通讯，与计算机实时通讯可长时间实时、无间断记录多通道信号，所有通道并行同步工作
软件支持静态和动静态测试
支持在线、离线测试，重新上电可继续上次测量
每通道独立设置测量内容，通道间完全隔离，不会产生干扰
采用分布式结构，进口优质按压端子，方便了现场接线工作
全电子化、程控化设计
极高的交、直流精度和极/佳的交流幅频特性
四、系统组成

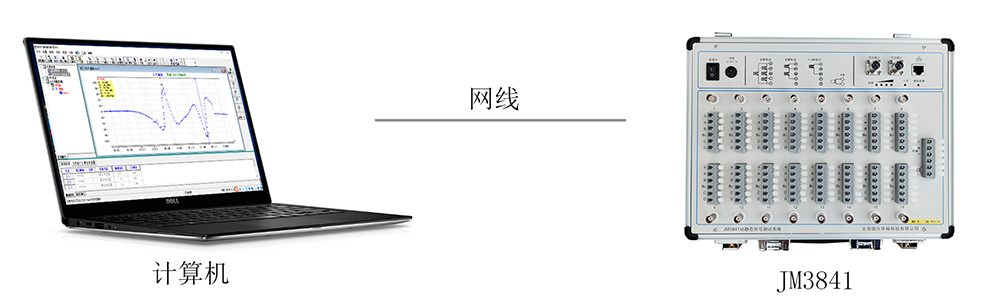

单台通过网线连接示意图

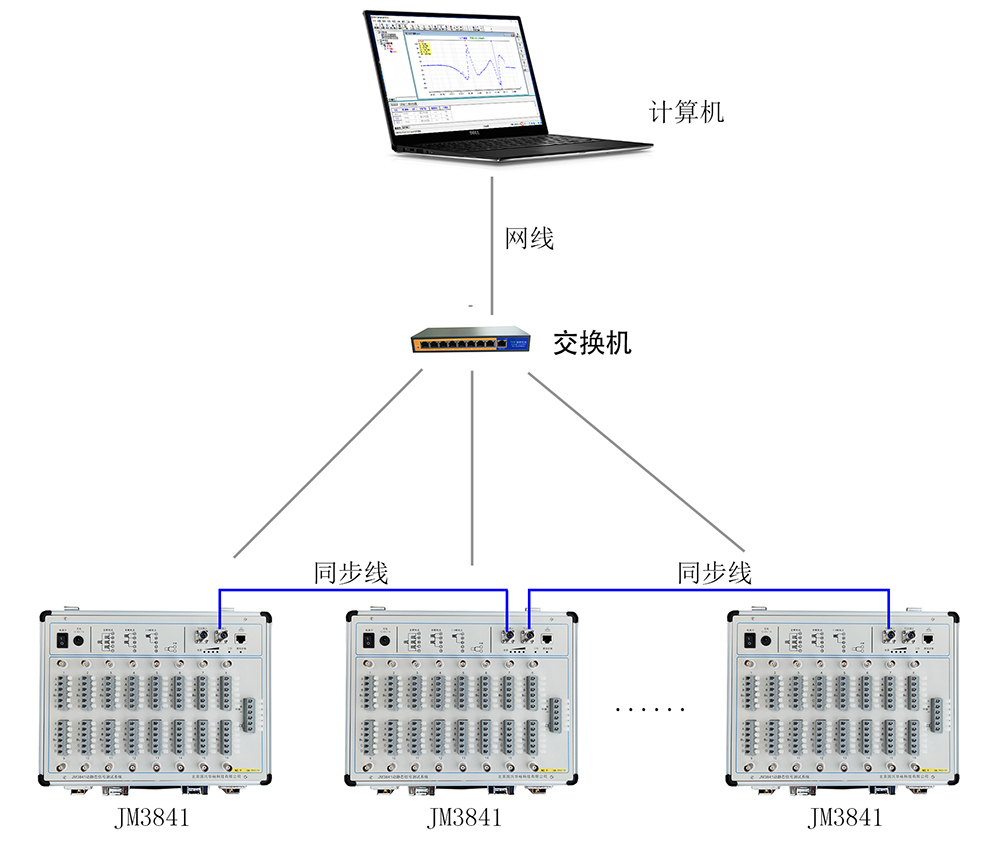

多台通过交换机连接示意图
五、主要性能指标
1.测点数：8点/台;16点/台
2.应变量程：±30000με/±10000με/±3000με/±1000με/±300με
3.高分辨率：0.02με
4.测量误差：±0.2% FS±1με
5.平衡方式：硬件平衡，16bit-DAC
6.平衡范围：0 ～±25000με
7.供桥电压：2Vdc
8.应变接口；进口按压端子
9.应变片阻值：50 ～ 20000Ω
10.桥路形式：全桥、半桥、1/4桥（三线制、无补偿、公共补偿）
11.电压/IEPE
a)大输入范围：±10V、±3.33V、±1V、±330mV、±100mV、±33mV、±10mV可设置
b)频率下限：电压输入时为DC(0Hz)，IEPE输入时为0.159Hz
c)IEPE供电：+24V/4mA
d)接口：BNC
12.模拟滤波器：
截止频率（Hz，-3±1dB）：10、30、100、PASS
衰减率：约-12dB/oct
13.采样方式：每通道独立ADC并行同步采集
14.AD位数：24bits
15.采样速率：1kHz/CH，多挡可设置
16.工作模式：在线
17.通讯方式：LAN（多台组网）
18.支持静态、动态应变测试
19.系统支持设备数：不低于100台
20.电源：
a)内置大容量锂电池，11.1V/4.5AH
b)外接直流电源DC12～16V，支持12V蓄电池或太阳能电池
21.功耗：11.1V/0.3A
22.结构形式：箱式
23.重量：3000g
24.外形尺寸（L×W×H，mm）:320X210X105；320×250×105
