一、概述

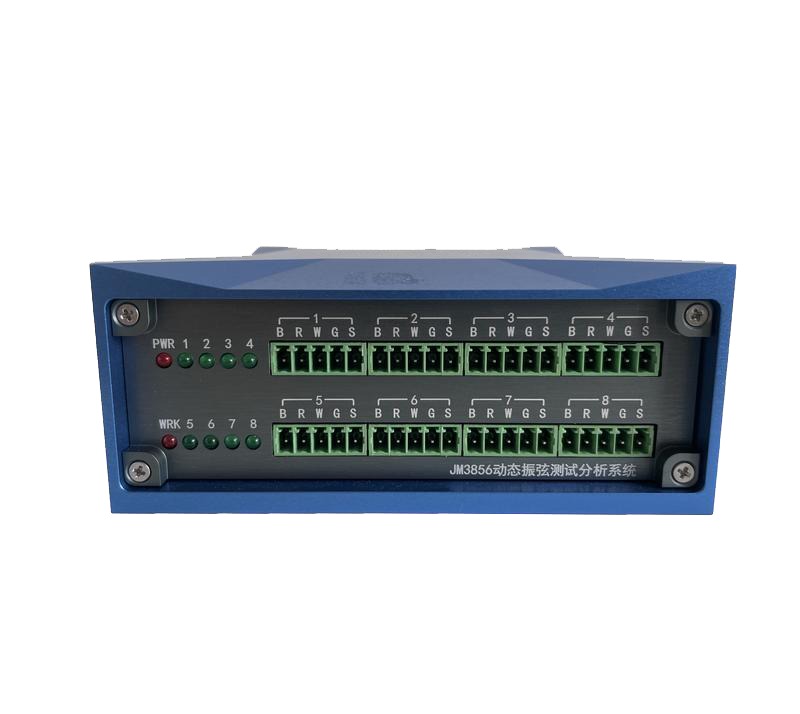

JM3856是一款快速振弦传感器测试分析系统，单台支持8通道动态采样，每通道高采集频率可达120Hz，主要应用于建筑结构的动态测量。系统采用了多种自主技术，保证了设备能够适配各种类型的振弦计，同时测频精度达到±0.01%Rd±0.1HZ。

二、应用范围

特别适用于测点分散、布线复杂的场合

应用于港口机械、桥梁建筑、轨道交通等从建设到投入运营整个阶段的状态监测，对结构各关键部位的动态振弦测试

三、系统特点

体积小巧、便于携带、安装方便

支持千兆以太网传输，高速动态振弦测试，采集频率高120HZ/CH

内置大容量存储器，支持在线、离线测试

全电子化、程控化设计

内建高精度时钟，适合长期在线测试

每通道具有频率和温度测试功能，可自动修正应变值

创新的自适应跟踪滤波器振弦测试技术，极高的精度及稳定性

四、系统组成

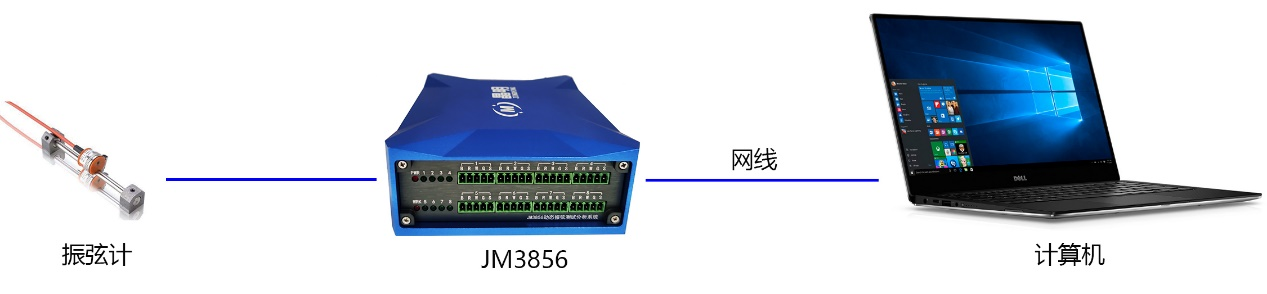

单台通过网线直接与计算机连接

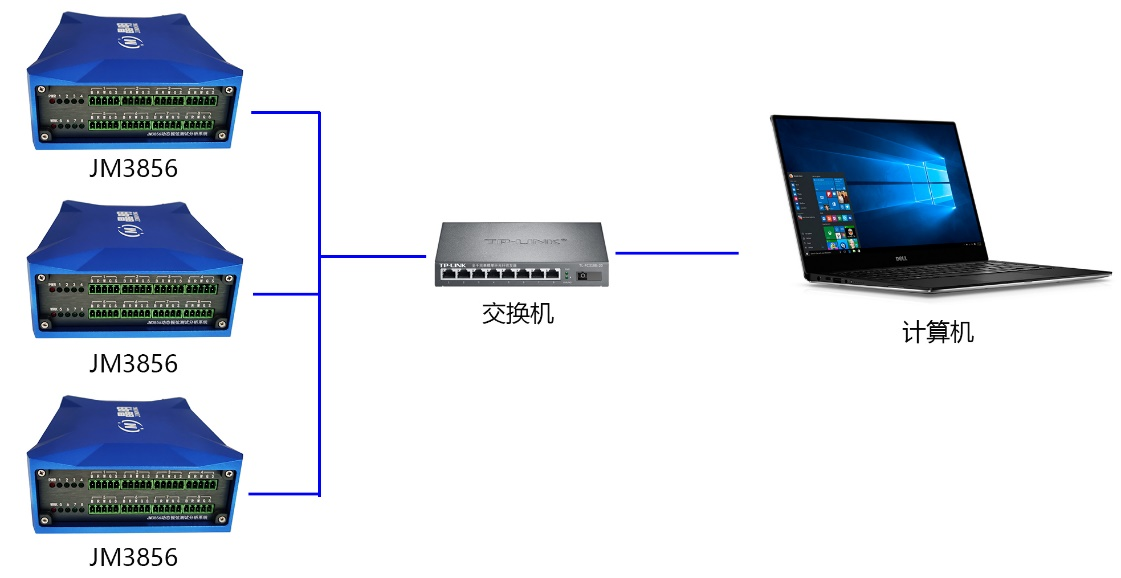

多台通过交换机与电脑连接

五、主要性能指标

1.测点数：8

2.采样率：120Hz/CH，多档可设置

3.通讯方式：千兆以太网

4.测试频率范围：400～5000Hz

5.频率分辨率：0.01Hz

6.频率误差：±0.01%Rd±0.1Hz

7.测温电阻范围：10 ～ 200000Ω(暂不支持DS18B20测温)

8.内置存储器容量：32G

9.激励电压：18V 23V 26V 30V（程控设置）

10.采用自适应跟踪滤波器，保证了极高的测试精度

11.电源：DC19V/3A

12.供电范围：DC9V-32V

13.结构形式：盒式

14.功耗：6.2W

15.重量：490g

16.外形尺寸（L×W×H，mm）：190×130×55
