一、概述

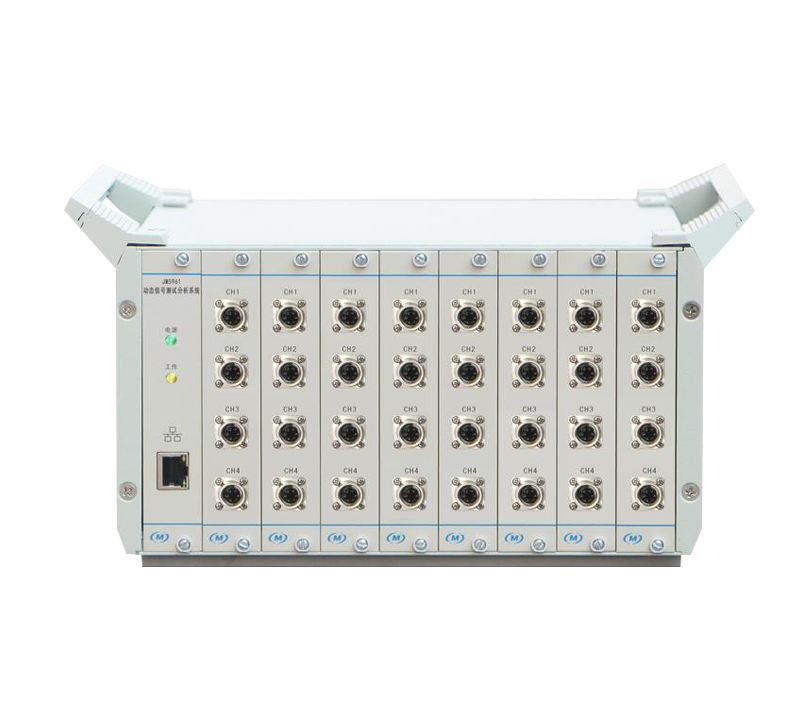

JM5961是一款高性能数据采集分析的动态信号测试分析系统。系统采用LAN接口和计算机进行通讯，完成应变应力/电压/IEPE信号的调理和数据的采集。单台设备支持32CH，系统多支持8台设备同时工作，设备间通过级联实现同步工作。内置高精度放大器、A/D转换器等优选电路，工作稳定可靠，可广泛应用于土木工程、桥梁、机械结构的应变、振动测试分析。也可配接压力、拉力、扭矩、位移和温度传感器，对上述物理量进行测试。

二、应用范围

研究院、高校、企业的实验室进行科研实验

土木工程、电子电器、汽车工业、机械工程、轨道交通、船舶工业、兵器工业等领域结构力学性能、动力学性能等测试，适用于碰撞试验、爆炸试验、噪声试验等高动态范围要求的试验

三、系统特点

外观设计为3U标准机箱，每台多32测点，可直接安装于标准机柜内组成无限测点的动态应变测试系统

内置多功能适调器，可完成应变应力、电压及IEPE等信号的测试

进口雷莫接插件，输入接插件采用了进口高性能雷莫插座，大大提高了小信号输入的可靠性，操作也十分方便。

千兆以太网通讯，与计算机实时通讯可长时间实时、无间断记录多通道信号，所有通道并行同步工作，高连续采样速率可达20kHz/通道

每台计算机可控制多通道以上同步并行采样，满足多通道、高精度、高速动态信号的测量需求

准确的采样速率：先进的数字频率合成技术产生高精度、高稳定度的采样脉冲，保证了多通道采样速率的同步性、准确性和稳定性

每通道独立设置测量内容，通道间完全隔离，不会产生干扰

每通道独立电压放大器，24位A/D转换器，低通滤波器，消除通道间串扰影响，提高系统的抗干扰能力

系统采用模块化设计，具有较高的可靠性及可维护性

全电子化、程控化设计

极高的交、直流精度和极/佳的交流幅频特性

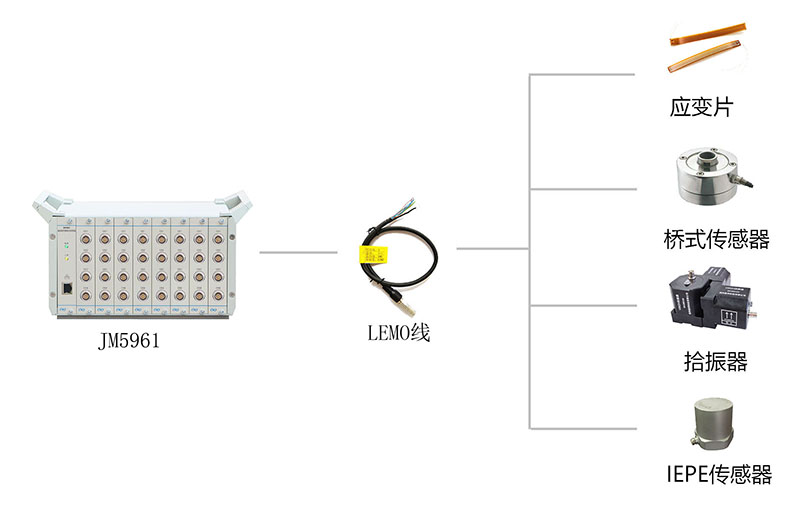

四、系统组成

多台连接示意图

注：单台直接网线与计算机连接

五、主要性能指标

主机单元

1、 通道数：32（8个采集模块），多台联机工作时支持同步采集

2、 采样速率：20kHZ/CH，多档可设置

3、 数据接口：以太网

4、 功耗：19V/0.9A

5、 工作电源：19V/4.74A,配套AC220V电源适配器

6、 正常工作温度范围：-20℃～+70℃

7、 工作湿度：<85%

8、 外形尺寸（L×W×H，mm）：250×250（不含接地端子）×135（含脚垫）

9、 重量：3.5kg

JM5961-1模块

1. 测量点数： 4通道/卡

2. AD位数：24 bits

3. 采样方式：并行同步采样

4. 精度：优于0.3%

5. 通道接口：DB15接口

6. 测量内容：全桥、半桥、1/4桥无补偿（120Ω和350Ω）、三线制自补偿应变片、电压、电阻及电阻型传感器等

7. 应变量程：±100000με、±30000με、±10000με、±3000με；分辨率0.5με；

8. 测量误差：±0.2% FS±1με

9. 供电桥压：2V、5V、10V(电流35mA)

10. 桥路设置方式：每通道独立设置

11. 电压输入范围：±10Vp、±3.3Vp、±1Vp、±330mVp、±100mVp、±33mVp、±10mVp 七挡量程，误差小于±0.5%FS±1mv

12. 输入阻抗：>10 MΩ

13. 模拟滤波器：截止频率（Hz，-3±1dB）：30、300、3K、pass ；衰减率：约-12dB/oct

14. 频率示值与频率分辨率误差：优于0.01%

15. 动态范围：＞100dB

16. 通道间干扰：优于120dB

17. 单台设备及多台设备级联的通道间同步相位误差：0°

18. 采样触发方式：手动触发、定时触发、内触发（信号触发）

19. 采样长度：取决于设置或硬盘容量

20. 采用过采样技术，大大降低了对前置滤波器的要求，提升了系统的可靠性及精度，在45%采样率以下平坦度优于0.02dB，55%以上衰减率大于100dB

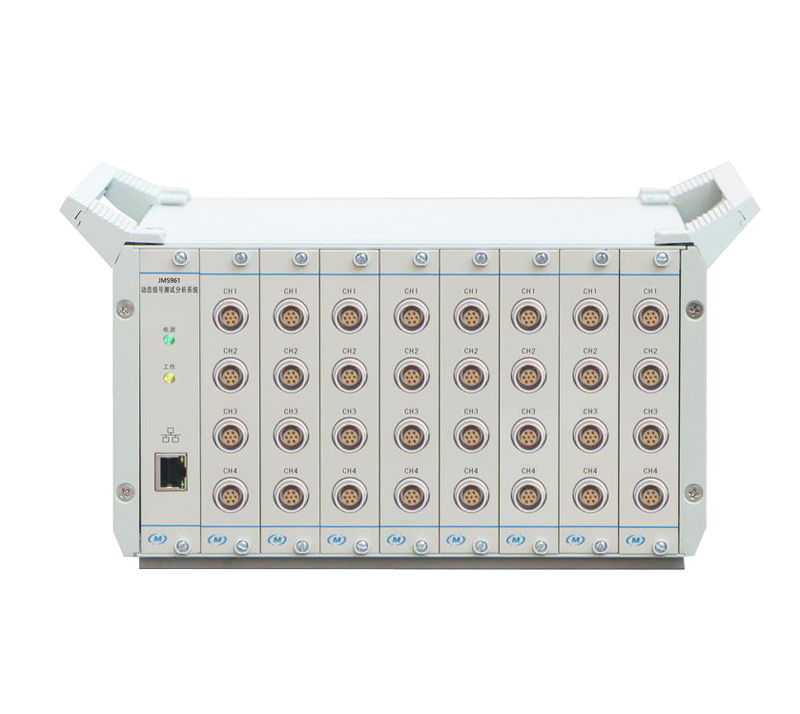

JM5961-2模块

1. 测量点数： 4通道/卡

2. AD位数：24 bits

3. 采样方式：并行同步采样

4. 精度：优于0.3%

5. 通道接口：雷莫航空插座

6. 测量内容：全桥、半桥、1/4桥无补偿（120Ω）可定制350Ω、三线制自补偿应变片、电压、IEPE、电阻及电阻型传感器等

7. 应变量程：±100000με、±30000με、±10000με、±3000με；分辨率0.5με；

8. 测量误差：±0.2% FS±1με

9. 供电桥压：2V、5V、10V(电流35mA)

10. 桥路设置方式：每通道独立设置

11. 电压输入范围：±10Vp、±3.3Vp、±1Vp、±330mVp、±100mVp、±33mVp、±10mVp 七挡量程，误差小于±0.5%FS±1mv

12. IEPE供电电源：24V/4mA

13. 输入阻抗：>10 MΩ

14. 模拟滤波器

    1. 截止频率（Hz，-3±1dB）：30、300、3k、pass ；衰减率：约-12dB/oct

    2. 高通滤波器：0.2Hz，1Hz

15. 频率示值与频率分辨率误差：优于0.01%

16. 动态范围：＞100dB

17. 通道间干扰：优于120dB

18. 单台设备及多台设备级联的通道间同步相位误差：0°

19. 采样触发方式：手动触发、定时触发、内触发（信号触发）

20. 采样长度：取决于设置或硬盘容量

21. 采用过采样技术，大大降低了对前置滤波器的要求，提升了系统的可靠性及精度，在45%采样率以下平坦度优于0.02dB，55%以上衰减率大于100dB
