主机单元

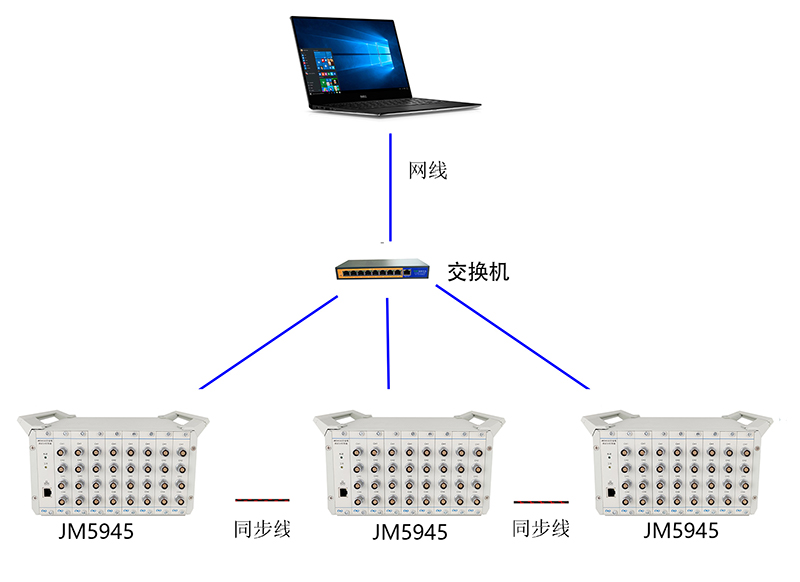

1、 通道数：32（8个采集模块），多台联机工作时支持同步采集
2、 采样速率：5kHZ/CH，多档可设置
3、 数据接口：以太网
4、 功耗：19V/0.9A
5、 工作电源：19V/4.74A,配套AC220V电源适配器
6、 正常工作温度范围：-20℃～+70℃
7、 工作湿度：<85%
8、 外形尺寸（L×W×H，mm）：250×250（不含接地端子）×135（含脚垫）
9、 重量：3.5kg
JM5945-1模块
1. 测量点数： 4通道/卡
2. AD位数：24 bits
3. 采样方式：并行同步采样
4. 精度：优于0.3%
5. 通道接口：DB15接口
6. 测量内容：全桥、半桥、1/4桥无补偿（120Ω和350Ω）、三线制自补偿应变片、电压、电阻及电阻型传感器等
7. 应变量程：±100000με、±30000με、±10000με、±3000με；分辨率0.5με；
8. 测量误差：±0.2% FS±1με
9. 供电桥压：2V、5V、10V(电流35mA)
10. 桥路设置方式：每通道独立设置
11. 电压输入范围：±10Vp、±3.3Vp、±1Vp、±330mVp、±100mVp、±33mVp、±10mVp 七挡量程，误差小于±0.5%FS±1mv
12. 输入阻抗：>10 MΩ
13. 模拟滤波器：截止频率（Hz，-3±1dB）：30、100、1k、pass ；衰减率：约-12dB/oct
14. 频率示值与频率分辨率误差：优于0.01%
15. 动态范围：＞100dB
16. 通道间干扰：优于120dB
17. 单台设备及多台设备级联的通道间同步相位误差：0°
18. 采样触发方式：手动触发、定时触发、内触发（信号触发）
19. 采样长度：取决于设置或硬盘容量
20. 采用过采样技术，大大降低了对前置滤波器的要求，提升了系统的可靠性及精度，在45%采样率以下平坦度优于0.02dB，55%以上衰减率大于100dB
JM5945-2模块
1. 测量点数： 4通道/卡
2. AD位数：24 bits
3. 采样方式：并行同步采样
4. 精度：优于0.3%
5. 通道接口：雷莫航空插座

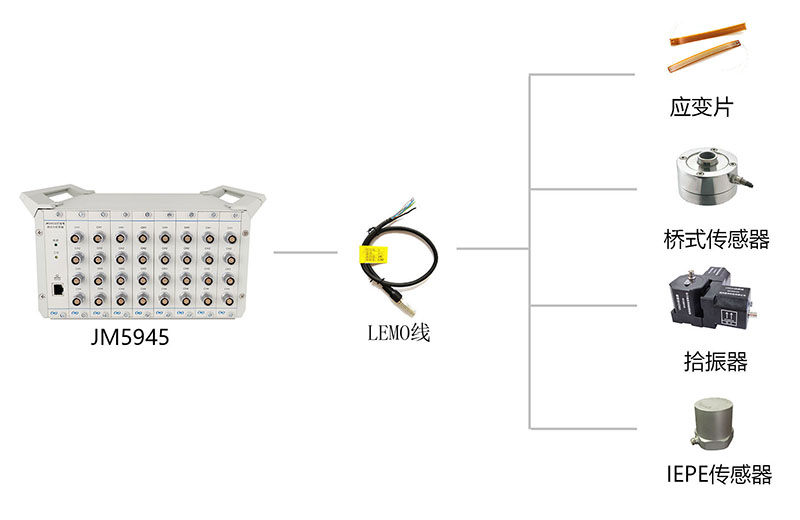

6. 测量内容：全桥、半桥、1/4桥无补偿（120Ω）可定制350Ω、三线制自补偿应变片、电压、IEPE、电阻及电阻型传感器等
7. 应变量程：±100000με、±30000με、±10000με、±3000με；分辨率0.5με；
8. 测量误差：±0.2% FS±1με
9. 供电桥压：2V、5V、10V(电流35mA)
10. 桥路设置方式：每通道独立设置
11. 电压输入范围：±10Vp、±3.3Vp、±1Vp、±330mVp、±100mVp、±33mVp、±10mVp 七挡量程，误差小于±0.5%FS±1mv
12. IEPE供电电源：24V/4mA
13. 输入阻抗：>10 MΩ
14. 模拟滤波器
1. 截止频率（Hz，-3±1dB）：30、100、1k、pass ；衰减率：约-12dB/oct
2. 高通滤波器：0.2Hz，1Hz
15. 频率示值与频率分辨率误差：优于0.01%
16. 动态范围：＞100dB
17. 通道间干扰：优于120dB
18. 单台设备及多台设备级联的通道间同步相位误差：0°
19. 采样触发方式：手动触发、定时触发、内触发（信号触发）
20. 采样长度：取决于设置或硬盘容量
21. 采用过采样技术，大大降低了对前置滤波器的要求，提升了系统的可靠性及精度，在45%采样率以下平坦度优于0.02dB，55%以上衰减率大于100dB
