一、概述

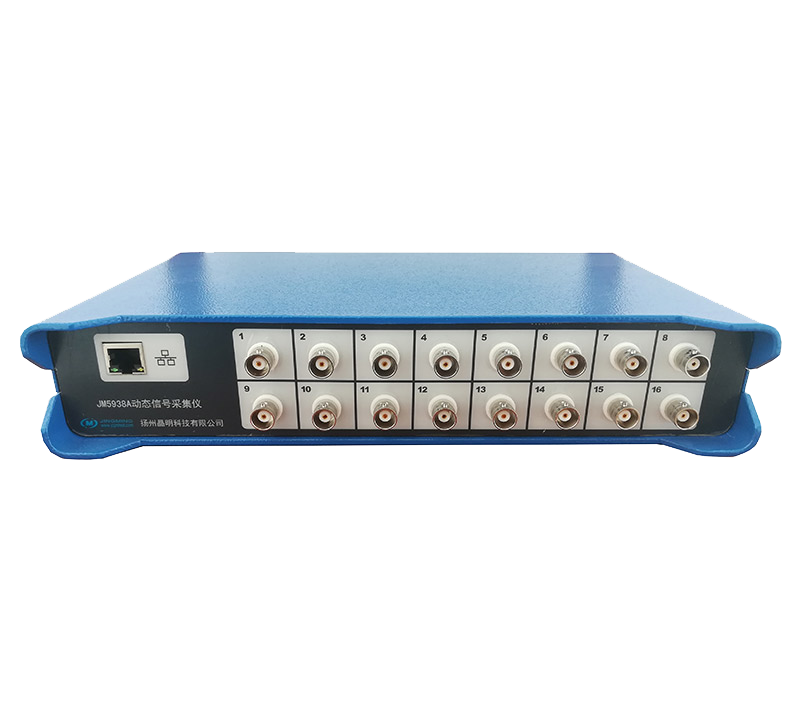

JM5937/JM5938是一款高性能数据采集分析的动态信号测试分析系统。系统采用LAN接口和计算机进行通讯，完成电压/IEPE信号的调理和数据的采集。单台设备支持16CH，系统多支持8台设备同时工作，设备间通过级联实现同步工作。每通道内置独立的24bit ADC，保证每通道高以100kHz的采样率同步采样，这一性能使系统既适用于一般的信号采集应用，也适用于较高要求的如模态测试等试验场合。降低采样率，可进一步提升系统容量。

二、应用范围

研究院、高校、企业的实验室进行科研实验

土木工程、电子电器、汽车工业、机械工程、轨道交通、船舶工业、兵器工业等领域结构力学性能、动力学性能等测试，适用于碰撞试验、爆炸试验、飞行试验、噪声试验等高动态范围要求的试验

三、系统特点

内置多功能适调器，可完成电压及IEPE等信号的测试

配接JM5890 Q-IEPE转换器支持电荷型传感器接入，外接JM3860应变放大器，可完成应力应变测试

千兆以太网通讯，与计算机实时通讯可长时间实时、无间断记录多通道信号，所有通道并行同步工作，高连续采样速率可达100kHz/通道

每台计算机可控制多通道以上同步并行采样，满足多通道、高精度、高速动态信号的测量需求

准确的采样速率：先进的数字频率合成技术产生高精度、高稳定度的采样脉冲，保证了多通道采样速率的同步性、准确性和稳定性

每通道独立设置测量内容，通道间完全隔离，不会产生干扰

每通道独立电压放大器，24位A/D转换器，低通滤波器，消除通道间串扰影响，提高系统的抗干扰能力

系统采用模块化设计，具有较高的可靠性及可维护性

全电子化、程控化设计

极高的交、直流精度和极/佳的交流幅频特性

系统组成

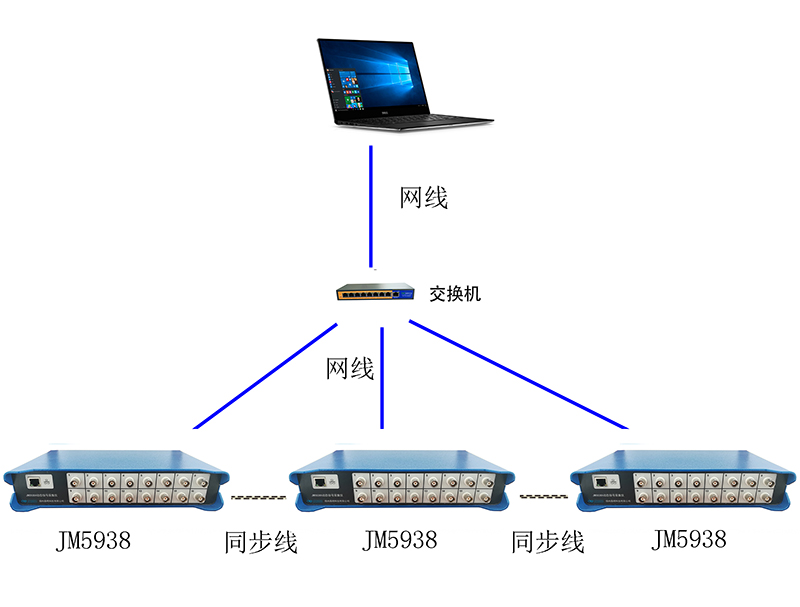

多台连接示意图

注：单台直接网线与计算机连接

五、主要性能指标

1.通道数：8（JM5937）；16（JM5938）

2.AD位数：24 bits

3.采样方式：并行同步采样

4.采样速率：高100kHz/CH，多档可设置

5.精度：优于0.3%

6.数据接口：LAN

7.输入信号类型：电压或IEPE

8.输入信号接口：BNC

9.信号输入范围：±10Vp、±3.3Vp、±1Vp、±330mVp、±100mVp、±33mVp、±10mVp 七挡量程，误差小于-5%

10.输入阻抗：>10 MΩ

11.模拟滤波器

截止频率（Hz，-3±1dB）：800、4k、20k、PASS（100k）

衰减率：约-12dB/oct

12.IEPE供电电源：24V/4mA

13.频率示值与频率分辨率误差：优于0.01%

14.动态范围：＞100dB

15.通道间干扰：优于120dB

16.单台设备及多台设备级联的通道间同步相位误差：0°

17.采样触发方式：手动触发、定时触发、内触发（信号触发）

18.采样长度：取决于设置或硬盘容量

19.采用过采样技术，大大降低了对前置滤波器的要求，提升了系统   的可靠性及精度，在45%采样率以下平坦度优于0.02dB，55%以上衰减率大于100dB

20.配套功能完善的采集控制软件

21.功耗：19V/0.45A

22.工作电源：19V/3.95A,配套AC220V电源适配器

23.正常工作温度范围：-20℃～+70℃

24.工作湿度：<85%

25.外形尺寸（L×W×H，mm）：285×183（不含接地端子）×63（含脚垫）

26.重量：1.83kg

27.有USB接口的对应产品可供选择
