一、概述

JM5935动态信号测试分析系统4CH/台，采样率256kHz/CH，每个通道兼容电压和IEPE输入，配接JM5890 Q-IEPE转换器支持电荷型传感器接入。配接JM3860应变调理器构成动态应变测试分析系统。外接直流供电，体积小巧，携带方便。所有通道同步并行采集，软件实时显示，进行现场实验时只要带笔记本电脑配合实验，广泛应用于测点少的应用场合。

配备一路信号源输出，可编程产生正弦波、方波、三角波、扫频信号、纯随机、快速扫频、脉冲(半正弦、锯齿)、函数信号、合成信号、文件等。可用于伺伏控制系统。

配备一路外触发通道，支持上升沿触发采集。

二、应用范围

 部件级结构的锤击法模态实验

高校、研究院、企业的实验室进行科研实验

土木工程、电子电器、汽车工业、机械工程、轨道交通、船舶工业、兵器工业等领域结构力学性能、动力学性能等测试

三、系统特点

体积小巧，重量轻，方便携带

基于RJ45接口的4通道24位高性能ADC的并行数据采集系统

内置多功能适调器，无需外挂调理模块，可完成电压及IEPE等信号的测试

采用先进的片上系统，千兆以太网通讯，与计算机实时通讯可长时间实时、无间断记录多通道信号，多台设备可以并行同步工作，高连续采样速率可达256kHz/通道

支持上升沿外触发采集

准确的采样速率：先进的数字频率合成技术产生高精度、高稳定度的采样脉冲，保证了多通道采样速率的同步性、准确性和稳定性

支持一路信号源输出

每通道独立设置测量内容，通道间完全隔离，不会产生干扰

系统采用模块化设计，具有较高的可靠性及可维护性

全电子化、程控化设计

极高的交、直流精度和极/佳的交流幅频特性

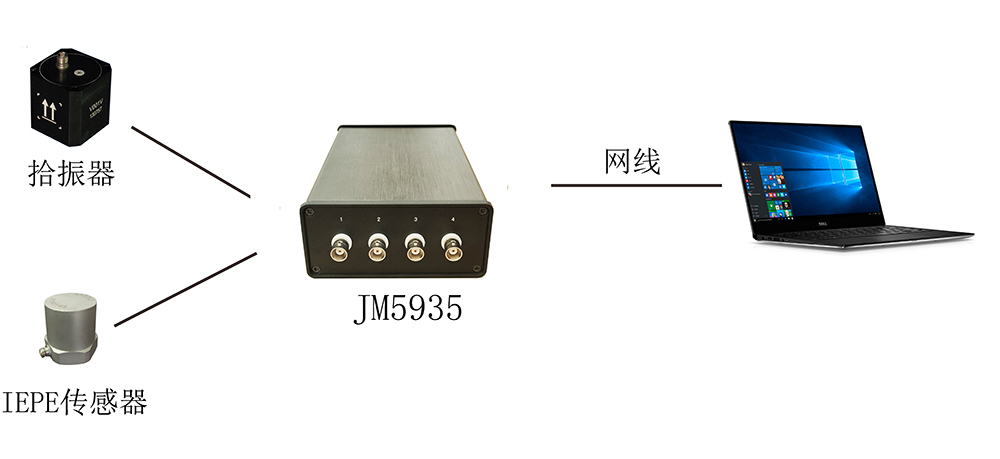

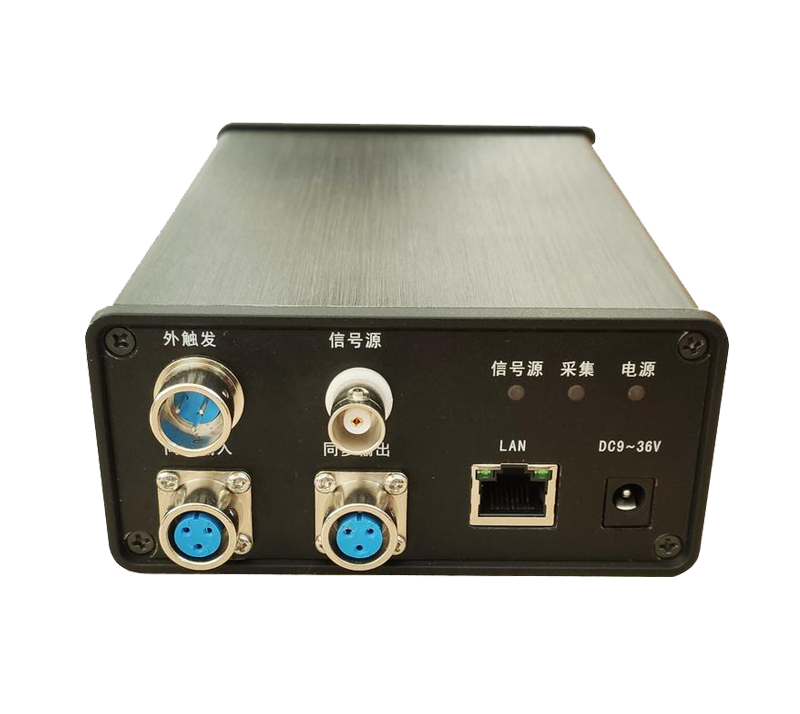

四、系统组成

通过网线直接与计算机连接

五、主要性能指标

1.通道数：4

2.AD位数：24 bits

3.采样速率：高256kHz/CH，多档可设置

4.精度：优于0.3%

5.动态范围：不低于100dB

6.数据接口：网口RJ45通讯

7.输入信号类型：DCV、ACV、IEPE可设置

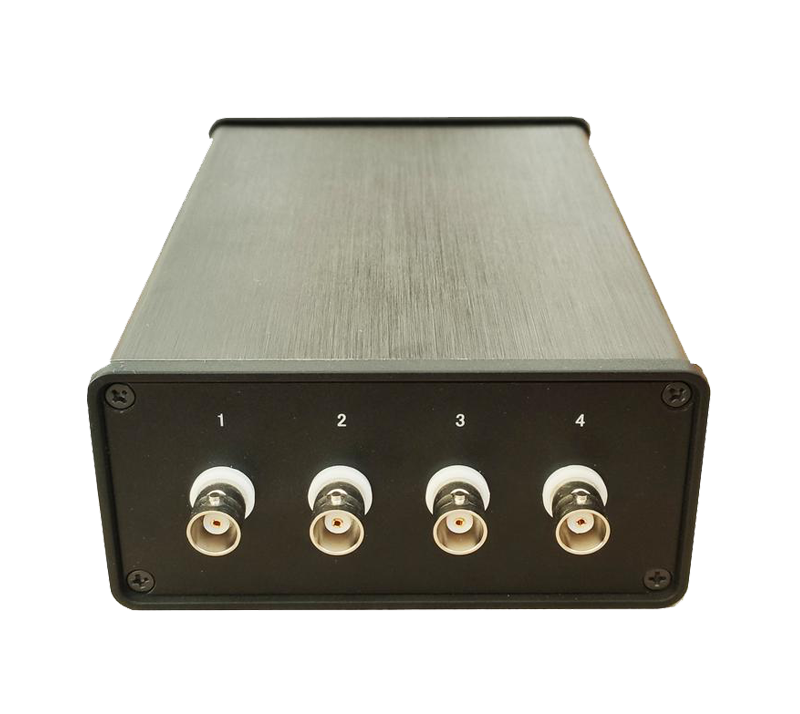

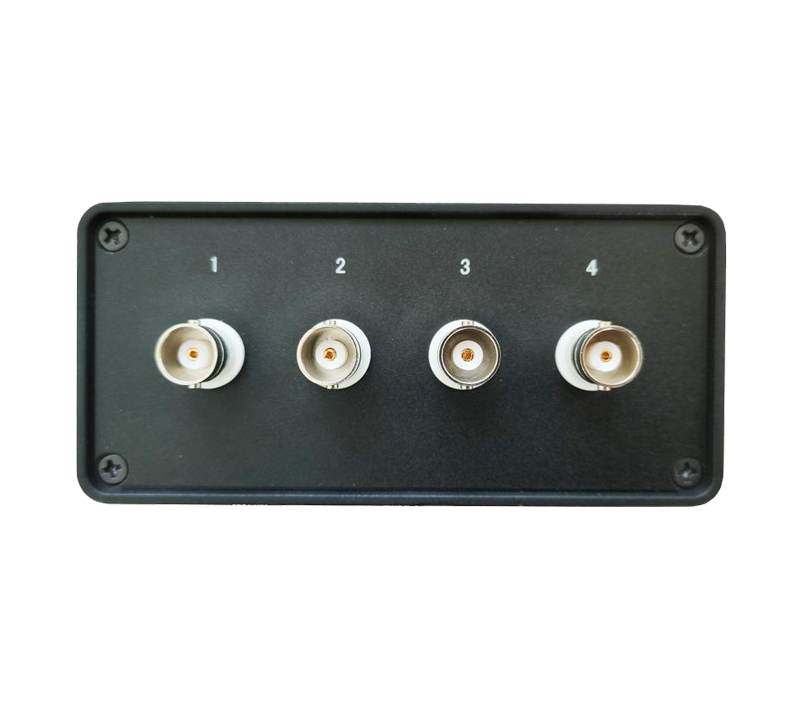

8.输入信号接口：BNC

9.程控增益：*1、*3、*10、*30、*100、*300、*1000软件可设置

10.输入电压范围：±10V

11.IEPE供电：24V/4mA

12.低通滤波器：800Hz、4kHz、20kHz、pass四挡可设置

13.高通滤波器：0.2Hz、1Hz、5Hz三档可设置

14.滤波器类型：二阶巴特沃斯滤波器，-12dB/oct

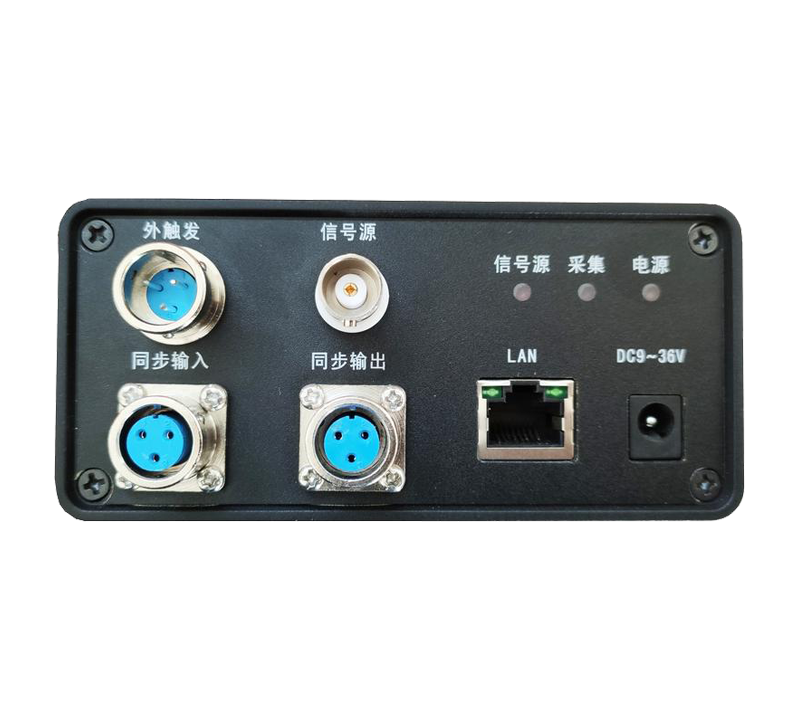

15.外触发

管脚定义：PIN1：电源正端，+5Vdc

PIN2：触发信号

PIN3：GND

16.信号源

17.采样触发方式：手动触发、定时触发、内触发（信号触发）、外触发

18.采样长度：取决于设置或硬盘容量

19.自动识别所配调理单元，并完成相关调理控制功能

20.采用过采样技术，大大降低了对前置滤波器的要求，提升了系统的可靠性及精度，在45%采样率以下平坦度优于0.02dB，55%以上衰减率大于105dB

21.配套功能完善的采集控制软件

22.供电：外接直流电源

23.工作温度范围：-20℃~70℃

24.功耗：19V/0.3A

25.外接直流电源

电压范围：DC9-36V

极性：内+、外-

26.外形尺寸：110(L)*190(W)*50(H)，不含插座
