一、概述

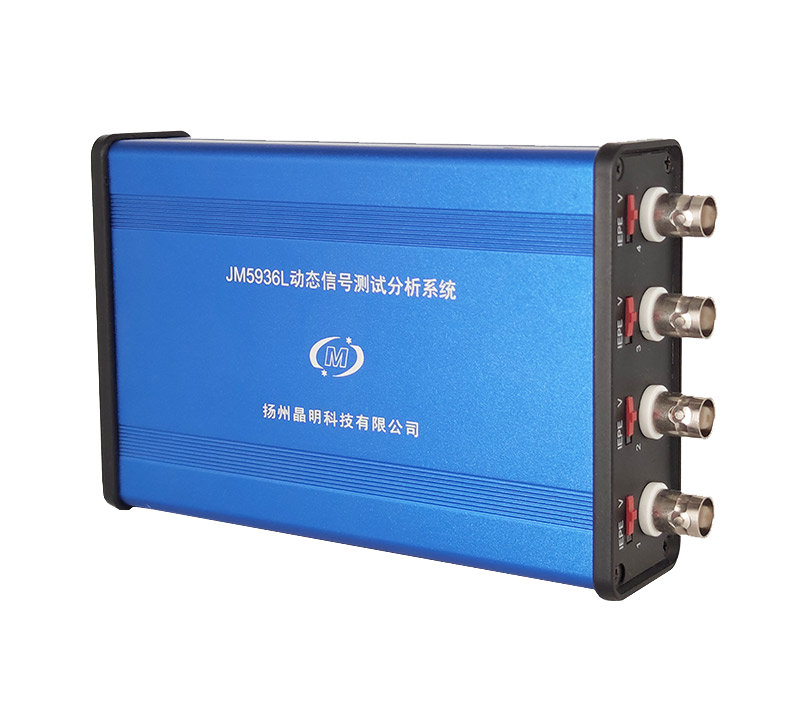

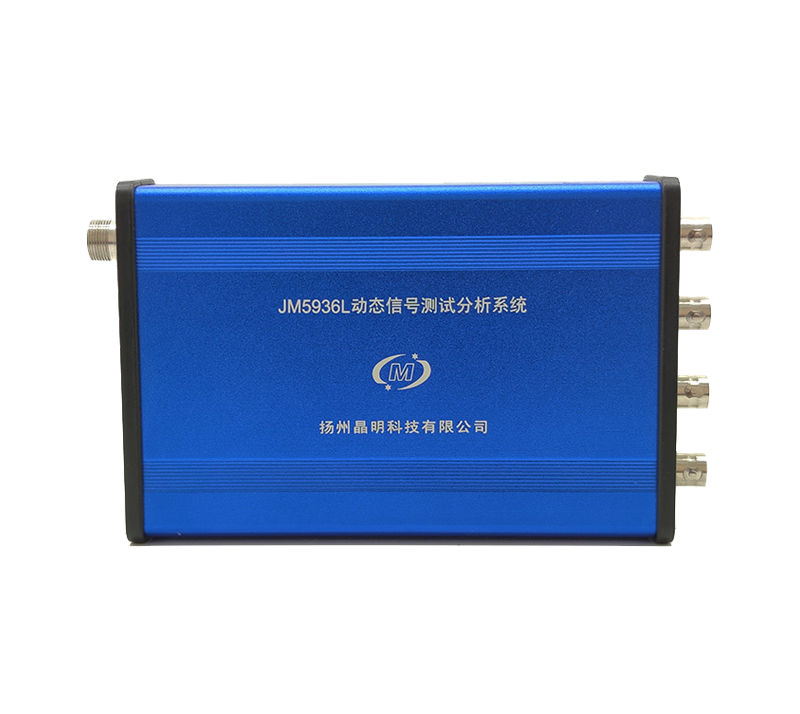

JM5936L动态信号测试分析系统4CH/台，采样率100kHz/CH，每个通道兼容电压和IEPE输入，配接JM5890 Q-IEPE转换器支持电荷型传感器接入。配接JM3860应变调理器构成动态应变测试分析系统。外接直流供电，体积小巧，携带方便。所有通道同步并行采集，软件实时显示，进行现场实验时只要带笔记本电脑配合实验，广泛应用于测点少的应用场合。

采用过采样技术，简化了系统的设计，同时提升了系统的性能，数字抗混滤波器采用线性相位滤波器，43%Fs带内波动优于±0.05dB，具有极/佳的幅频和相频响应特性。

每个通道具有程控增益及滤波器的功能，系统能兼容各种量程的传感器。

二、应用范围

部件级结构的锤击法模态实验

研究院、高校、企业的实验室进行科研实验

土木工程、电子电器、汽车工业、机械工程、轨道交通、船舶工业、兵器工业等领域结构力学性能、动力学性能等测试，适用于碰撞试验、爆炸试验、飞行试验、噪声试验等高动态范围要求的试验

三、系统特点

体积小巧，方便携带

内置多功能适调器，可完成电压及IEPE等信号的测试，支持转速测试

配接JM5890 Q-IEPE转换器支持电荷型传感器接入，外接JM3860应变放大器，可完成应力应变测试

千兆以太网通讯，与计算机实时通讯可长时间实时、无间断记录多通道信号，所有通道并行同步工作，高连续采样速率可达100kHz/通道

每台计算机可控制多通道以上同步并行采样，满足多通道、高精度、高速动态信号的测量需求

准确的采样速率：先进的数字频率合成技术产生高精度、高稳定度的采样脉冲，保证了多通道采样速率的同步性、准确性和稳定性

每通道独立设置测量内容，通道间完全隔离，不会产生干扰

每通道独立电压放大器，24位A/D转换器，低通滤波器，消除通道间串扰影响，提高系统的抗干扰能力

系统采用模块化设计，具有较高的可靠性及可维护性

全电子化、程控化设计

极高的交、直流精度和极/佳的交流幅频特性

四、系统组成

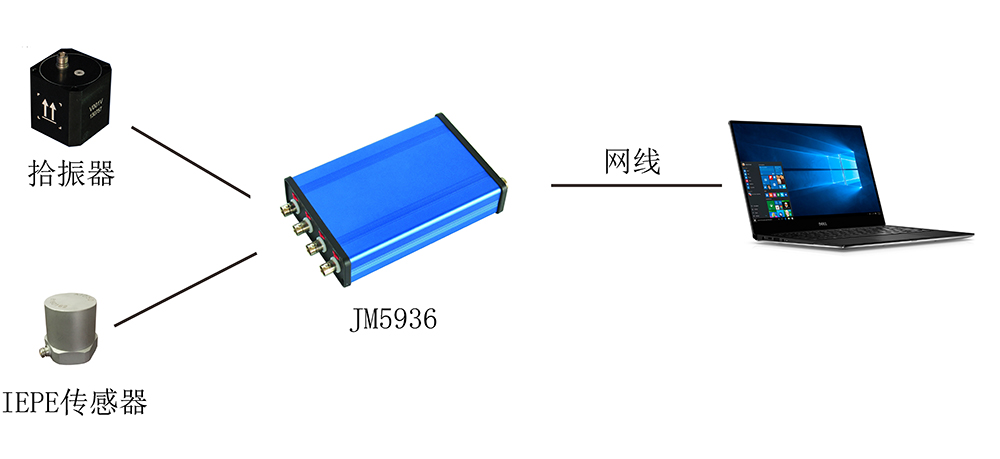

系统连接示意图

五、主要性能指标

1.通道数：4路模拟信号+1路转速信号

2.AD位数：24 bits

3.采样速率：高100kHz/CH，多档可设置

4.精度：优于0.3%

5.动态范围：不低于100dB

6.数据接口：网口

7.输入信号类型：DCV、IEPE可设置

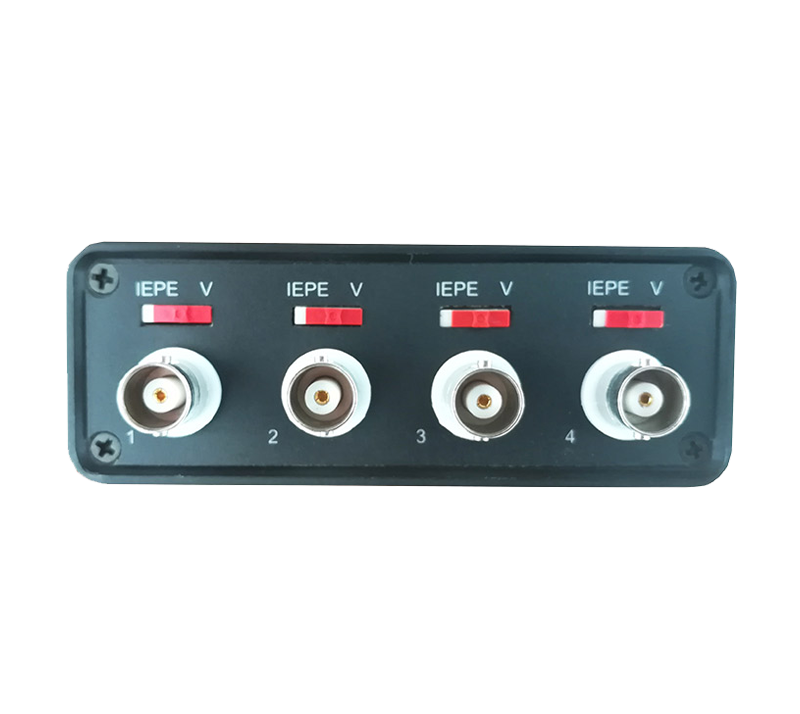

8.输入信号接口：BNC

9.程控增益：*1、*3、*10、*30、*100、*300、*1000软件可设置

10.输入电压范围：±10V

11.IEPE供电：20V/4mA

12.滤波器截频：800Hz、4kHz、20kHz、pass四挡可设置

13.滤波器类型：二阶巴特沃斯滤波器，-12dB/oct

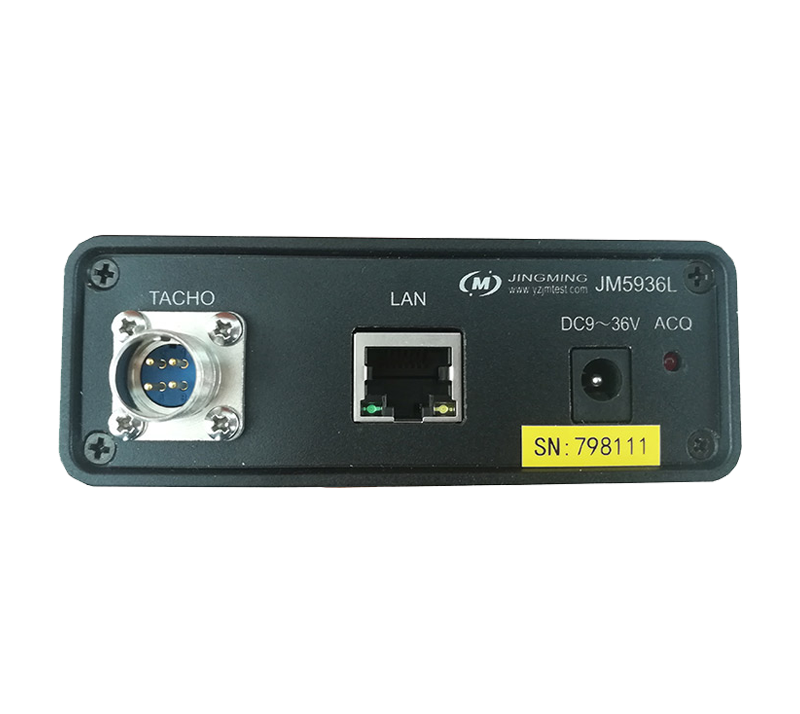

14.转速通道

管脚定义：PIN1：信号正端

PIN2：电源正端，20Vdc（可定制5V）

PIN3：信号负端

PIN4: 电源负端

15.采样触发方式：手动触发、定时触发、内触发（信号触发）、

16.采样长度：取决于设置或硬盘容量

17.自动识别所配调理单元，并完成相关调理控制功能

18.采用过采样技术，大大降低了对前置滤波器的要求，提升了系统的可靠性及精度，在45%采样率以下平坦度优于0.02dB，55%以上衰减率大于100dB

19.配套功能完善的采集控制软件

20.供电：外接直流电源

21.工作温度范围：-20℃~70℃

22.外接直流电源

电压范围：DC9-36V

极性：内+、外-

23.功耗：19V/0.25A

24.外形尺寸：150(L)*99(W)*36(H)，不含插座
